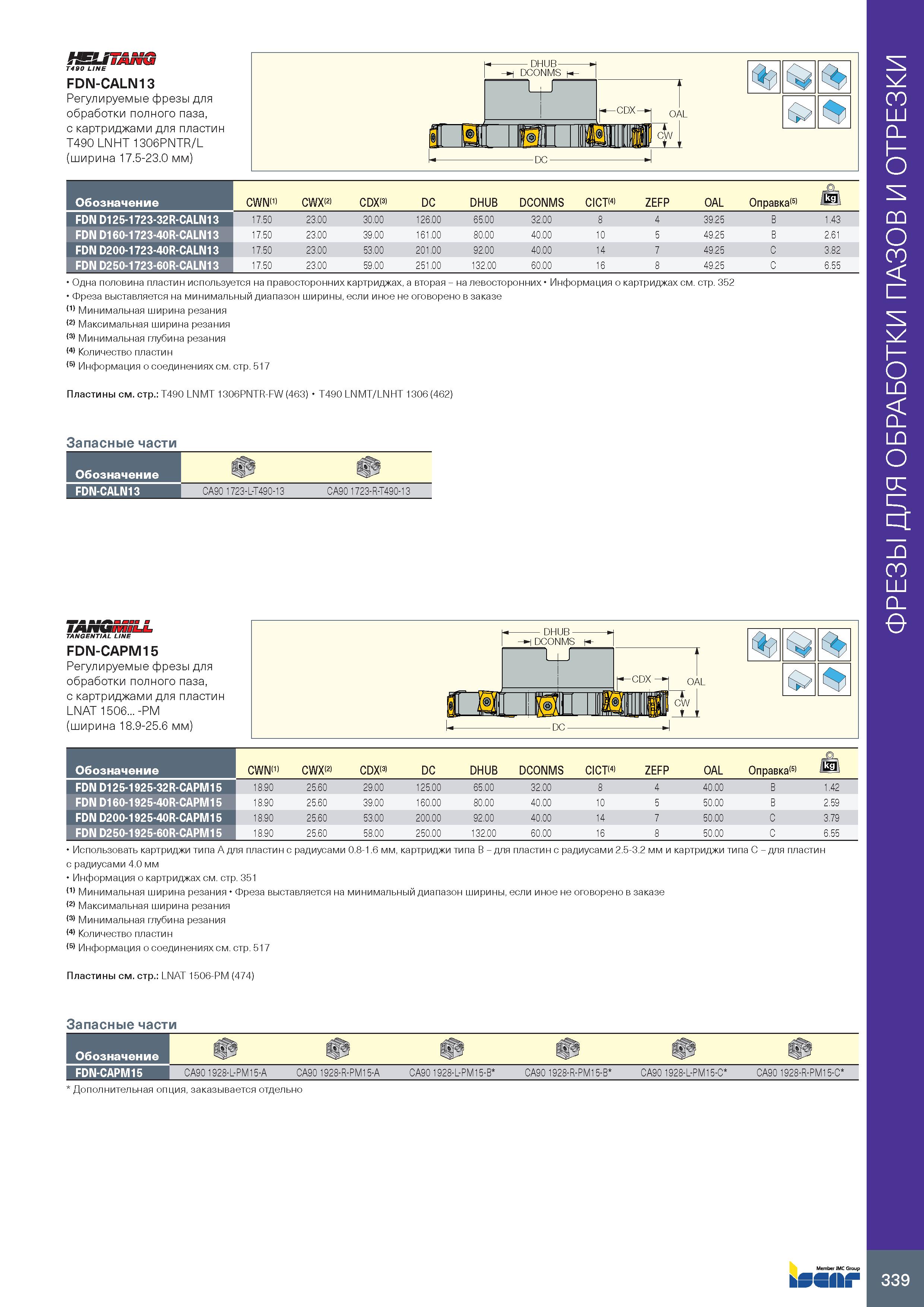

BSLSTAHQ T490 LINE FDN-CALN13 Регулируемые фрезы для обработки полного паза, с картриджами для пластин T490 LNHT 1306PNTR/L (ширина 17.5-23.0 мм) Одна половина пластин используется на правосторонних картриджах, а вторая - на левосторонних Информация о картриджах см. стр. 352 Фреза выставляется на минимальный диапазон ширины, если иное не оговорено в заказе (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Минимальная глубина резания (4) Количество пластин (5) Информация о соединениях см. стр. 517 Обозначение CWN(1) CWX 2> CDX 3> DC DHUB DCONMS CICT(4) ZEFP OAL Оправка(5) lkii FDN D125-1723-32R-CALN13 17.50 23.00 30.00 126.00 65.00 32.00 8 4 39.25 B 1.43 FDN D160-1723-40R-CALN13 17.50 23.00 39.00 161.00 80.00 40.00 10 5 49.25 B 2.61 FDN D200-1723-40R-CALN13 17.50 23.00 53.00 201.00 92.00 40.00 14 7 49.25 C 3.82 FDN D250-1723-60R-CALN13 17.50 23.00 59.00 251.00 132.00 60.00 16 8 49.25 C 6.55 Пластины см. стр.: T490 LNMT 1306PNTR-FW (463) T490 LNMT/LNHT 1306 (462) Запасные части Обозначение FDN-CALN13 CA90 1723-L-T490-13 CA90 1723-R-T490-13 TANGENTIAL LINE FDN-CAPM15 Регулируемые фрезы для обработки полного паза, с картриджами для пластин LNAT 1506... -PM (ширина 18.9-25.6 мм) OAL CW ti- У Обозначение CWN(1) CWX 2> CDX 3> DC DHUB DCONMS CICT(4) ZEFP OAL Оправка(5) jkg FDN D125-1925-32R-CAPM15 18.90 25.60 29.00 125.00 65.00 32.00 8 4 40.00 B 1.42 FDN D160-1925-40R-CAPM15 18.90 25.60 39.00 160.00 80.00 40.00 10 5 50.00 B 2.59 FDN D200-1925-40R-CAPM15 18.90 25.60 53.00 200.00 92.00 40.00 14 7 50.00 C 3.79 FDN D250-1925-60R-CAPM15 18.90 25.60 58.00 250.00 132.00 60.00 16 8 50.00 C 6.55 Использовать картриджи типа A для пластин с радиусами 0.8-1.6 мм, картриджи типа B - для пластин с радиусами 2.5-3.2 мм и картриджи типа C - для пластин с радиусами 4.0 мм Информация о картриджах см. стр. 351 (1) Минимальная ширина резания Фреза выставляется на минимальный диапазон ширины, если иное не оговорено в заказе (2) Максимальная ширина резания (3) Минимальная глубина резания (4) Количество пластин (5) Информация о соединениях см. стр. 517 Пластины см. стр.: LNAT 1506-PM (474) Запасные части Обозначение ИЛ ил ни FDN-CAPM15 CA90 1928-L-PM15-A CA90 1928-R-PM15-A CA90 1928-L-PM15-B CA90 1928-R-PM15-B CA90 1928-L-PM15-C CA90 1928-R-PM15-C Дополнительная опция, заказывается отдельно 339 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
