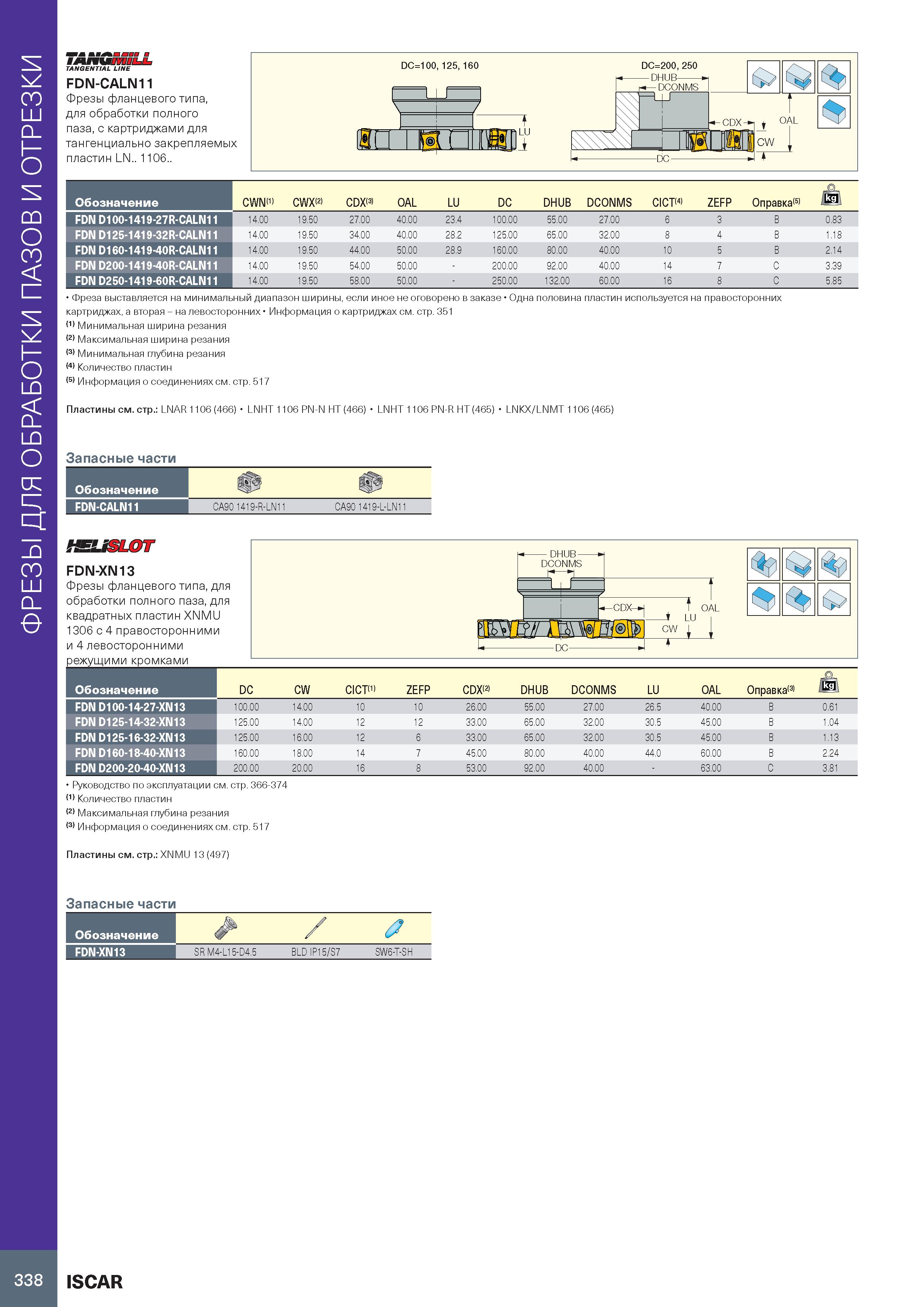

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ TANGENTIAL LINE FDN-CALN11 Фрезы фланцевого типа, для обработки полного паза, с картриджами для тангенциально закрепляемых пластин LN.. 1106.. Фреза выставляется на минимальный диапазон ширины, если иное не оговорено в заказе Одна половина пластин используется на правосторонних картриджах, а вторая - на левосторонних Информация о картриджах см. стр. 351 (1) Минимальная ширина резания Максимальная ширина резания Минимальная глубина резания (4) Количество пластин Информация о соединениях см. стр. 517 Обозначение CWNC) CWX CDX(3) OAL LU DC DHUB DCONMS CICTM ZEFP Оправка 5 /ва\ FDN D100-1419-27R-CALN11 14,00 19,50 27,00 40,00 23,4 100,00 55,00 27,00 6 3 В 0,83 FDN D125-1419-32R-CALN11 14,00 19,50 34,00 40,00 28,2 125,00 65,00 32,00 8 4 В 1.18 FDN D160-1419-40R-CALN11 14,00 19,50 44,00 50,00 28,9 160,00 80,00 40,00 10 5 В 2,14 FDN D200-1419-40R-CALN11 14,00 19,50 54,00 50,00 200,00 92,00 40,00 14 7 с 3,39 FDN D250-1419-60R-CALN11 14,00 19,50 58,00 50,00 250,00 132,00 60,00 16 8 с 5,85 Пластины см. стр.: LNAR 1106 (466) LNHT 1106 PN-N НТ (466) LNHT 1106 PN-R НТ(465) LNKX/LNMT 1106 (465) Запасные части Обозначение FDN-CALN11 СА90 1419-R-LN11 СА90 1419-L-LN11 3SLOT FDN-XN13 Фрезы фланцевого типа, для обработки полного паза, для квадратных пластин XNMU 1306 с 4 правосторонними и 4 левосторонними ф Руководство по эксплуатации см. стр. 366-374 (1) Количество пластин Максимальная глубина резания Информация о соединениях см. стр. 517 режущими кромками Обозначение DC CW CICTN ZEFP CD№ DHUB DCONMS LU OAL Оправка(3) /ш\ FDND100-14-27-XN13 100,00 14,00 10 10 26,00 55,00 27,00 26,5 40,00 В 0,61 FDND125-14-32-XN13 125,00 14,00 12 12 33,00 65,00 32,00 30,5 45,00 В 1,04 FDND125-16-32-XN13 125,00 16,00 12 6 33,00 65,00 32,00 30,5 45,00 В 1.13 FDND160-18-40-XN13 160,00 18,00 14 7 45,00 80,00 40,00 44,0 60,00 в 2,24 FDN D200-20-40-XN13 200,00 20,00 16 8 53,00 92,00 40,00 63,00 с 3,81 Пластины см. стр.: XNMU 13 (497) Запасные части Обозначение / FDN-XN13 SR M4-L15-D4.5 BLD IP15/S7 SW6-T-SH 338 ISCAR
