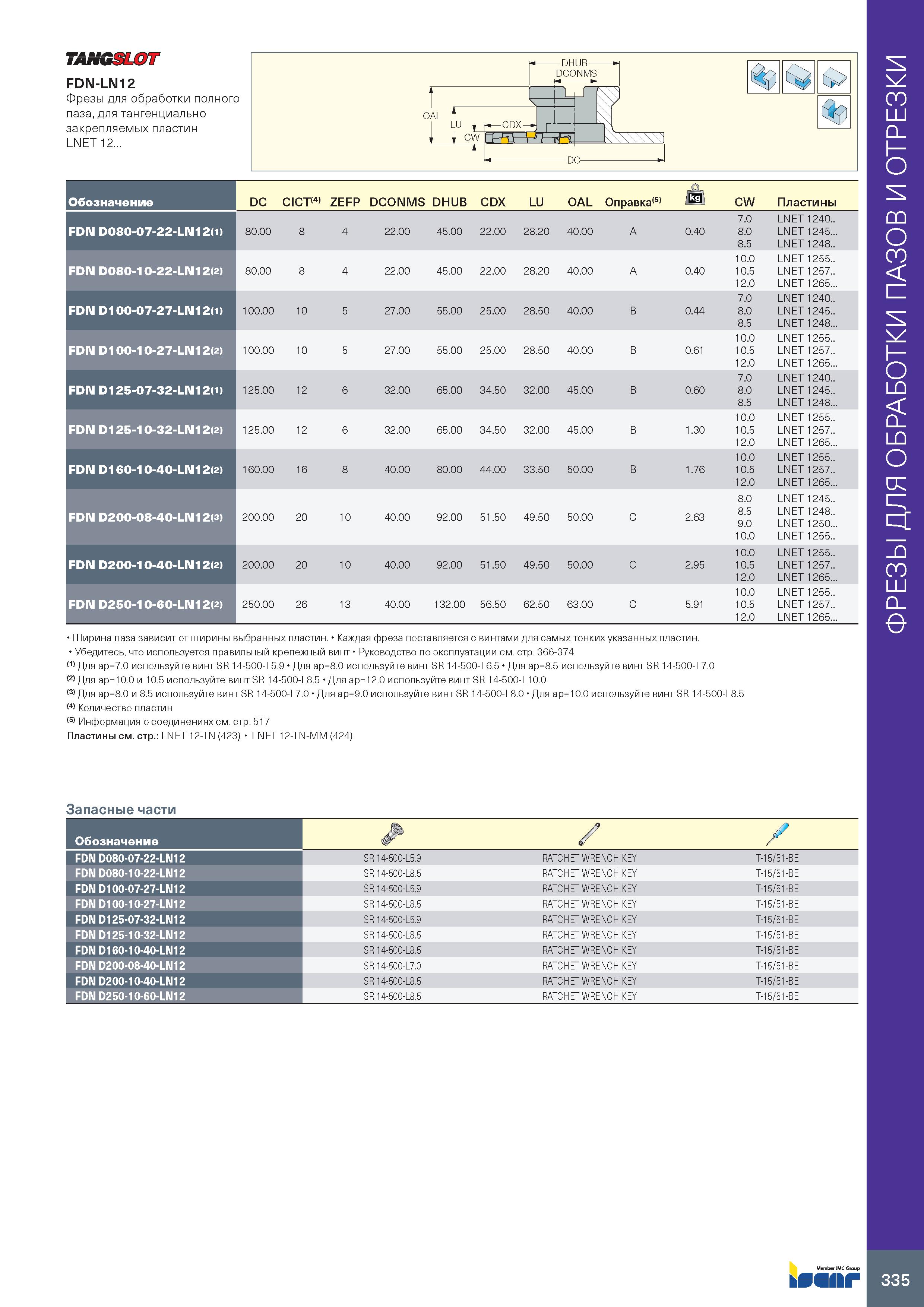

TANGSLOT FDN-LN12 Фрезы для обработки полного паза, для тангенциально закрепляемых пластин LNET 12... OAL f LU ф 1%) DC- Обозначение DC CICT(4) ZEFP DCONMS DHUB CDX LU OAL Оправка(5) jkg CW Пластины FDN D080-07-22-LN12(i) 80.00 8 4 22.00 45.00 22.00 28.20 40.00 A 0.40 7.0 8.0 8.5 LNET 1240.. LNET 1245... LNET 1248.. FDN D080-10-22-LN12(2) 80.00 8 4 22.00 45.00 22.00 28.20 40.00 A 0.40 10.0 10.5 12.0 LNET 1255.. LNET 1257.. LNET 1265... FDN D100-07-27-LN12(i) 100.00 10 5 27.00 55.00 25.00 28.50 40.00 B 0.44 7.0 8.0 8.5 LNET 1240.. LNET 1245.. LNET 1248... FDN D100-10-27-LN12(2) 100.00 10 5 27.00 55.00 25.00 28.50 40.00 B 0.61 10.0 10.5 12.0 LNET 1255.. LNET 1257.. LNET 1265... FDN D125-07-32-LN12(1) 125.00 12 6 32.00 65.00 34.50 32.00 45.00 B 0.60 7.0 8.0 8.5 LNET 1240.. LNET 1245.. LNET 1248... FDN D125-10-32-LN12(2) 125.00 12 6 32.00 65.00 34.50 32.00 45.00 B 1.30 10.0 10.5 12.0 LNET 1255.. LNET 1257.. LNET 1265... FDN D160-10-40-LN12(2) 160.00 16 8 40.00 80.00 44.00 33.50 50.00 B 1.76 10.0 10.5 12.0 LNET 1255.. LNET 1257.. LNET 1265... 8.0 LNET 1245.. FDN D200-08-40-LN12(3) 200.00 20 10 40.00 92.00 51.50 49.50 50.00 C 2.63 8.5 9.0 10.0 LNET 1248.. LNET 1250... LNET 1255.. FDN D200-10-40-LN12(2) 200.00 20 10 40.00 92.00 51.50 49.50 50.00 C 2.95 10.0 10.5 12.0 LNET 1255.. LNET 1257.. LNET 1265... FDN D250-10-60-LN12(2) 250.00 26 13 40.00 132.00 56.50 62.50 63.00 C 5.91 10.0 10.5 12.0 LNET 1255.. LNET 1257.. LNET 1265... Ширина паза зависит от ширины выбранных пластин. Каждая фреза поставляется с винтами для самых тонких указанных пластин. Убедитесь, что используется правильный крепежный винт Руководство по эксплуатации см. стр. 366-374 (1) Для ap=7.0 используйте винт SR 14-500-L5.9 Для ap=8.0 используйте винт SR 14-500-L6.5 Для ap=8.5 используйте винт SR 14-500-L7.0 (2) Для ap=10.0 и 10.5 используйте винт SR 14-500-L8.5 Для ap=12.0 используйте винт SR 14-500-L10.0 (3) Для ap=8.0 и 8.5 используйте винт SR 14-500-L7.0 Для ap=9.0 используйте винт SR 14-500-L8.0 Для ap=10.0 используйте винт SR 14-500- (4) Количество пластин (5) Информация о соединениях см. стр. 517 Пластины см. стр.: LNET 12-TN (423) LNET 12-TN-MM (424) L8.5 Запасные части Обозначение / / FDN D080-07-22-LN12 SR 14-500-L5.9 RATCHET WRENCH KEY T-15/51-BE FDN D080-10-22-LN12 SR 14-500-L8.5 RATCHET WRENCH KEY T-15/51-BE FDN D100-07-27-LN12 SR 14-500-L5.9 RATCHET WRENCH KEY T-15/51-BE FDN D100-10-27-LN12 SR 14-500-L8.5 RATCHET WRENCH KEY T-15/51-BE FDN D125-07-32-LN12 SR 14-500-L5.9 RATCHET WRENCH KEY T-15/51-BE FDN D125-10-32-LN12 SR 14-500-L8.5 RATCHET WRENCH KEY T-15/51-BE FDN D160-10-40-LN12 SR 14-500-L8.5 RATCHET WRENCH KEY T-15/51-BE FDN D200-08-40-LN12 SR 14-500-L7.0 RATCHET WRENCH KEY T-15/51-BE FDN D200-10-40-LN12 SR 14-500-L8.5 RATCHET WRENCH KEY T-15/51-BE FDN D250-10-60-LN12 SR 14-500-L8.5 RATCHET WRENCH KEY T-15/51-BE 335 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
