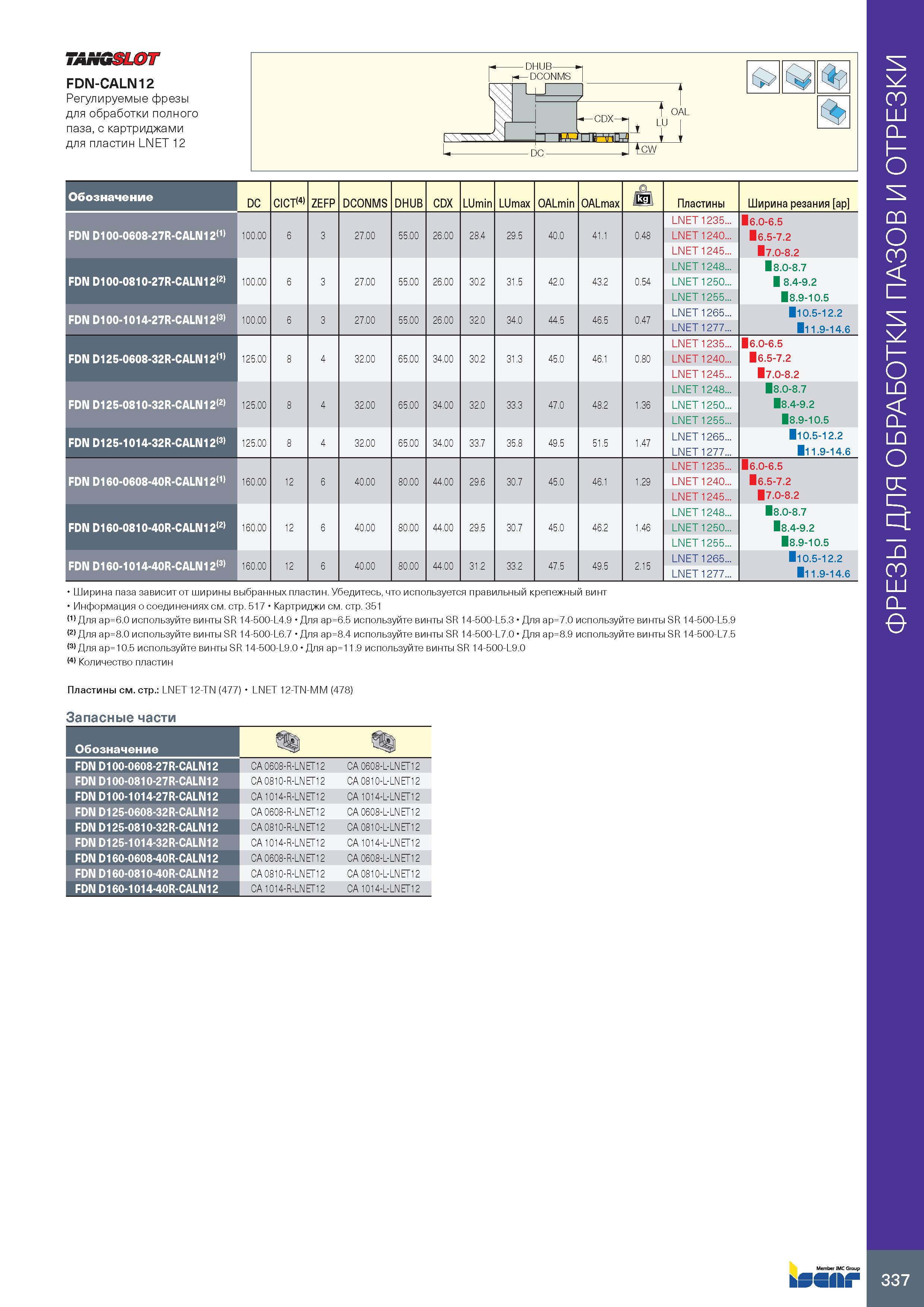

TANGSLOT FDN-CALN12 Регулируемые фрезы для обработки полного паза, с картриджами для пластин LNET 12 -DHUB DCONMS 1 Ч-L l L 1- CDX- -'ГШ Ij.n 1 t OAL J LU I DC- -T-1-1 few 4,1 Обозначение DC CICT(4) ZEFP DCONMS DHUB CDX LUmin LUmax OALmin OALmax Пластины Ширина резания ap FDN D100-0608-27R-CALN12(1) 100.00 6 3 27.00 55.00 26.00 28.4 29.5 40.0 41.1 0.48 LNET 1235... LNET 1240... LNET 1245... 16.0-6.5 16.5-7.2 7.0-8.2 FDN D100-0810-27R-CALN12 2> 100.00 6 3 27.00 55.00 26.00 30.2 31.5 42.0 43.2 0.54 LNET 1248... LNET 1250... LNET 1255... 8.0-8.7 1 8.4-9.2 18.9-10.5 FDN D100-1014-27R-CALN12(3) 100.00 6 3 27.00 55.00 26.00 32.0 34.0 44.5 46.5 0.47 LNET 1265... LNET 1277... 10.5-12.2 11.9-14.6 FDN D125-0608-32R-CALN12 1> 125.00 8 4 32.00 65.00 34.00 30.2 31.3 45.0 46.1 0.80 LNET 1235... LNET 1240... LNET 1245... 16.0-6.5 6.5-7.2 7.0-8.2 FDN D125-0810-32R-CALN12(2) 125.00 8 4 32.00 65.00 34.00 32.0 33.3 47.0 48.2 1.36 LNET 1248... LNET 1250... LNET 1255... 8.0-8.7 18.4-9.2 18.9-10.5 FDN D125-1014-32R-CALN12 3> 125.00 8 4 32.00 65.00 34.00 33.7 35.8 49.5 51.5 1.47 LNET 1265... LNET 1277... 10.5-12.2 11.9-14.6 FDN D160-0608-40R-CALN12(1) 160.00 12 6 40.00 80.00 44.00 29.6 30.7 45.0 46.1 1.29 LNET 1235... LNET 1240... LNET 1245... 16.0-6.5 6.5-7.2 7.0-8.2 FDN D160-0810-40R-CALN12 2> 160.00 12 6 40.00 80.00 44.00 29.5 30.7 45.0 46.2 1.46 LNET 1248... LNET 1250... LNET 1255... 8.0-8.7 18.4-9.2 18.9-10.5 FDN D160-1014-40R-CALN12(3) 160.00 12 6 40.00 80.00 44.00 31.2 33.2 47.5 49.5 2.15 LNET 1265... LNET 1277... 10.5-12.2 11.9-14.6 Ширина паза зависит от ширины выбранных пластин. Убедитесь, что используется правильный крепежный винт Информация о соединениях см. стр. 517 Картриджи см. стр. 351 (1) Для ap=6.0 используйте винты SR 14-500-L4.9 Для ap=6.5 используйте винты SR 14-500-L5.3 Для ap=7.0 используйте винты (2) Для ap=8.0 используйте винты SR 14-500-L6.7 Для ap=8.4 используйте винты SR 14-500-L7.0 Для ap=8.9 используйте винты (3) Для ap=10.5 используйте винты SR 14-500-L9.0 Для ap=11.9 используйте винты SR 14-500-L9.0 (4) Количество пластин SR 14-500-L5.9 SR 14-500-L7.5 Пластины см. стр.: LNET 12-TN (477) LNET 12-TN-MM (478) Запасные части Обозначение % S j FDN D100-0608-27R-CALN12 CA 0608-R-LNET12 CA 0608-L-LNET12 FDN D100-0810-27R-CALN12 CA 0810-R-LNET12 CA 0810-L-LNET12 FDN D100-1014-27R-CALN12 CA 1014-R-LNET12 CA 1014-L-LNET12 FDN D125-0608-32R-CALN12 CA 0608-R-LNET12 CA 0608-L-LNET12 FDN D125-0810-32R-CALN12 CA 0810-R-LNET12 CA 0810-L-LNET12 FDN D125-1014-32R-CALN12 CA 1014-R-LNET12 CA 1014-L-LNET12 FDN D160-0608-40R-CALN12 CA 0608-R-LNET12 CA 0608-L-LNET12 FDN D160-0810-40R-CALN12 CA 0810-R-LNET12 CA 0810-L-LNET12 FDN D160-1014-40R-CALN12 CA 1014-R-LNET12 CA 1014-L-LNET12 bSSflkf 337 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
