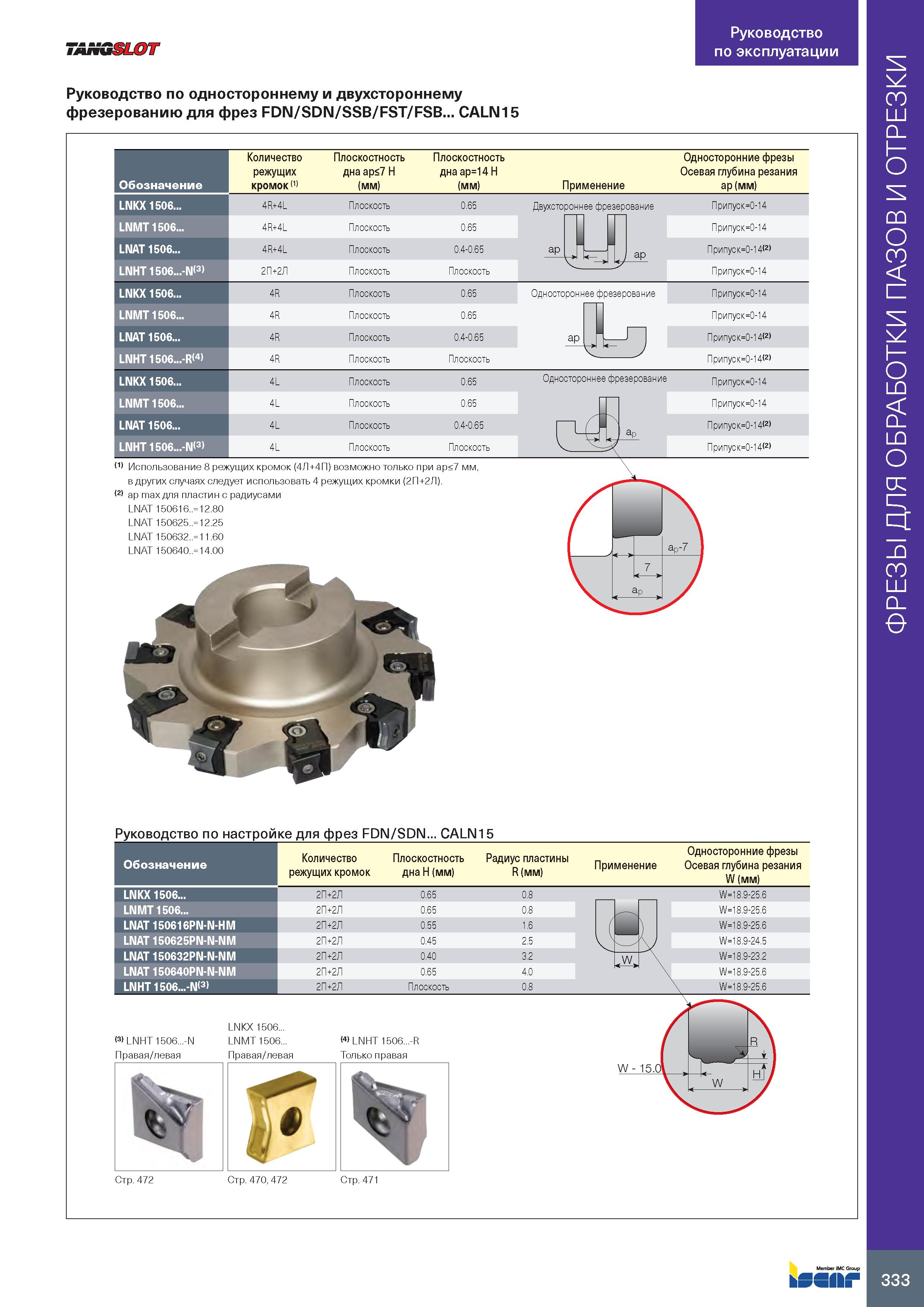

TANQSLOT Руководство по эксплуатации Руководство по одностороннему и двухстороннему фрезерованию для фрез FDN/SDN/SSB/FST/FSB... CALN15 Количество режущих кромок (1) Плоскостность дна ap 7 H (мм) Плоскостность дна ap=14 H (мм) 4R+4L 4R+4L 4R+4L 2П+2Л Плоскость Плоскость Плоскость Плоскость 0.65 0.65 0.4-0.65 Плоскость 4R 4R 4R 4R Плоскость Плоскость Плоскость Плоскость 0.65 0.65 0.4-0.65 Плоскость Обозначение LNKX 1506... LNMT 1506... LNAT 1506... LNHT 1506...-N(3) LNKX 1506... LNMT 1506... LNAT 1506... LNHT 1506...-R(4) LNKX 1506... LNMT 1506... LNAT 1506... LNHT 1506...-N(3) (1) Использование 8 режущих кромок (4Л+4П) возможно только при ap 7 мм, в других случаях следует использовать 4 режущих кромки (2П+2Л). (2) ар max для пластин с радиусами LNAT 150616..= 12.80 LNAT 150625..= 12.25 LNAT 150632..=11.60 LNAT 150640..=14.00 Применение Односторонние фрезы Осевая глубина резания ap (мм) Двухстороннее фрезерование ap ap Припуск=0-14 Припуск=0-14 Припуск=0-14(2) Припуск=0-14 Одностороннее фрезерование ap Припуск=0-14 Припуск=0-14 Припуск=0-14(2) Припуск=0-14(2) 4L 4L 4L 4L Плоскость Плоскость Плоскость Плоскость 0.65 0.65 0.4-0.65 Плоскость Одностороннее фрезерование Припуск=0-14 Припуск=0-14 Припуск=0-14(2) Припуск=0-14(2) Руководство по настройке для фрез FDN/SDN... CALN15 Обозначение Количество режущих кромок Плоскостность дна H (мм) Радиус пластины R (мм) Применение Односторонние фрезы Осевая глубина резания W (мм) LNKX 1506... 2П+2Л 0.65 0.8 W=18.9-25.6 LNMT 1506... 2П+2Л 0.65 0.8 W=18.9-25.6 LNAT 150616PN-N-HM 2П+2Л 0.55 1.6 (" ) W=18.9-25.6 LNAT 150625PN-N-NM 2П+2Л 0.45 2.5 W=18.9-24.5 LNAT 150632PN-N-NM 2П+2Л 0.40 3.2 - W=18.9-23.2 LNAT 150640PN-N-NM 2П+2Л 0.65 4.0 \ W=18.9-25.6 LNHT 1506...-N(3) 2П+2Л Плоскость 0.8 \ W=18.9-25.6 (3) LNHT 1506...-N Правая/левая LNKX 1506... LNMT 1506... Правая/левая (4) LNHT 1506...-R Только правая Стр. 472 Стр. 470, 472 Стр. 471 kSSIIi 333 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
