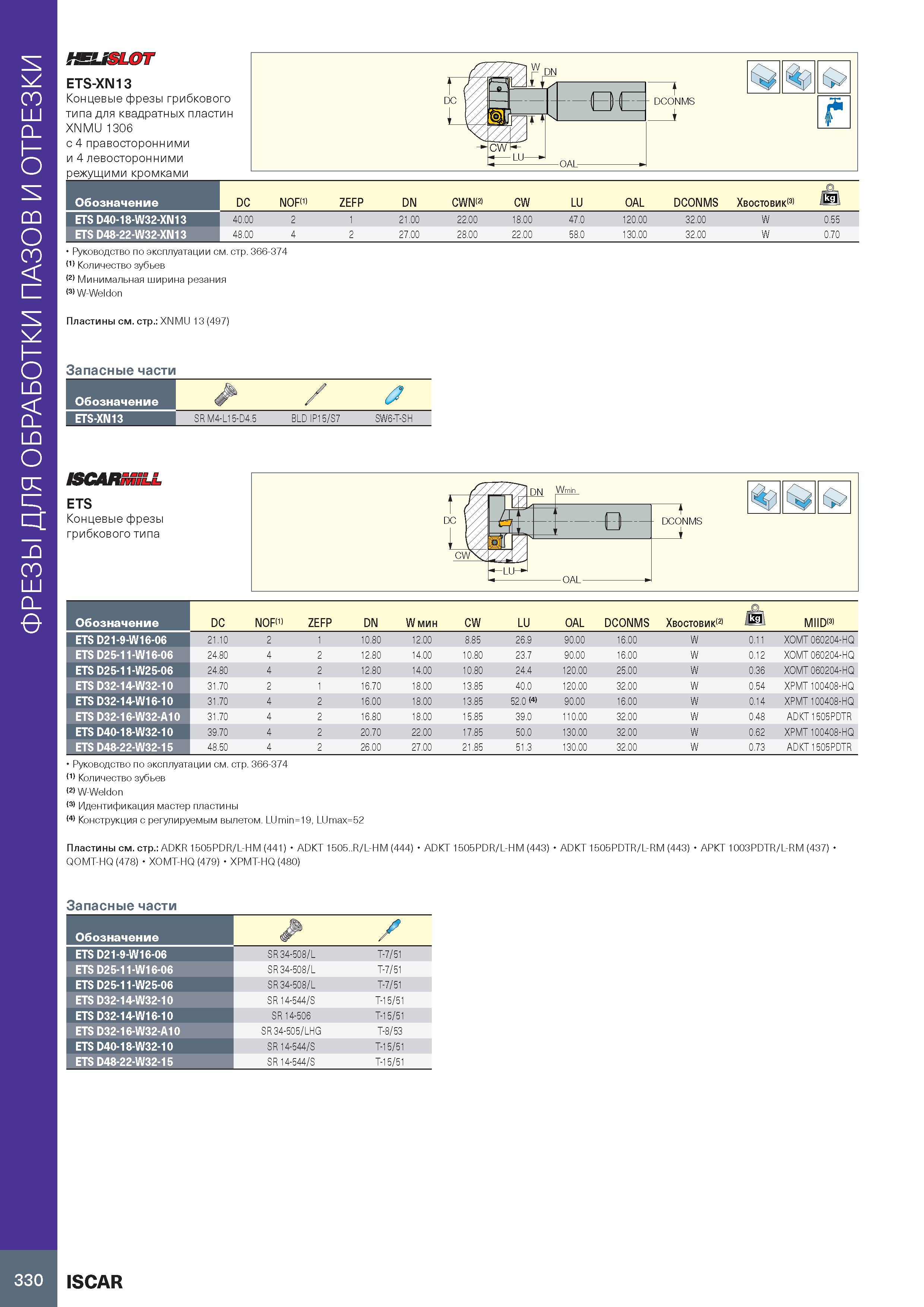

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ iSLOT ETS-XN13 Концевые фрезы грибкового типа для квадратных пластин XNMU 1306 с 4 правосторонними и 4 левосторонними режущими кромками У ф Руководство по эксплуатации см. стр. 366-374 (1) Количество зубьев (2) Минимальная ширина резания (3) W-Weldon Обозначение DC NOR1) ZEFP DN CWN 2> CW LU OAL DCONMS Хвостовик(3) jkgl ETS D40-18-W32-XN13 40.00 2 1 21.00 22.00 18.00 47.0 120.00 32.00 W 0.55 ETS D48-22-W32-XN13 48.00 4 2 27.00 28.00 22.00 58.0 130.00 32.00 W 0.70 Пластины см. стр.: XNMU 13 (497) Запасные части Обозначение / 0 ETS-XN13 SR M4-L15-D4.5 BLD IP15/S7 SW6-T-SH ISCARMiLL ETS Концевые фрезы грибкового типа Обозначение DC NOR1) ZEFP DN W мин CW LU OAL DCONMS Хвостовик Jkg M IID(3) ETS D21-9-W16-06 21.10 2 1 10.80 12.00 8.85 26.9 90.00 16.00 W 0.11 XOMT 060204-HQ ETS D25-11-W16-06 24.80 4 2 12.80 14.00 10.80 23.7 90.00 16.00 W 0.12 XOMT 060204-HQ ETS D25-11-W25-06 24.80 4 2 12.80 14.00 10.80 24.4 120.00 25.00 W 0.36 XOMT 060204-HQ ETS D32-14-W32-10 31.70 2 1 16.70 18.00 13.85 40.0 120.00 32.00 W 0.54 XPMT 100408-HQ ETS D32-14-W16-10 31.70 4 2 16.00 18.00 13.85 52.0 (4) 90.00 16.00 W 0.14 XPMT 100408-HQ ETS D32-16-W32-A10 31.70 4 2 16.80 18.00 15.85 39.0 110.00 32.00 W 0.48 ADKT 1505PDTR ETS D40-18-W32-10 39.70 4 2 20.70 22.00 17.85 50.0 130.00 32.00 W 0.62 XPMT 100408-HQ ETS D48-22-W32-15 48.50 4 2 26.00 27.00 21.85 51.3 130.00 32.00 W 0.73 ADKT 1505PDTR Руководство по эксплуатации см. стр. 366-374 (1) Количество зубьев (2) W-Weldon (3) Идентификация мастер пластины (4) Конструкция с регулируемым вылетом. LUmin = 19, LUmax=52 Пластины см. стр.: ADKR 1505PDR/L-HM (441) ADKT 1505..R/L-HM (444) ADKT 1505PDR/L-HM (443) ADKT 1505PDTR/L-RM (443) APKT 1003PDTR/L-RM (437) QOMT-HQ (478) XOMT-HQ (479) XPMT-HQ (480) Запасные части Обозначение / ETS D21-9-W16-06 SR 34-508/L T-7/51 ETS D25-11-W16-06 SR 34-508/L T-7/51 ETS D25-11-W25-06 SR 34-508/L T-7/51 ETS D32-14-W32-10 SR 14-544/S T-15/51 ETS D32-14-W16-10 SR 14-506 T-15/51 ETS D32-16-W32-A10 SR 34-505/LHG T-8/53 ETS D40-18-W32-10 SR 14-544/S T-15/51 ETS D48-22-W32-15 SR 14-544/S T-15/51 330 ISCAR
