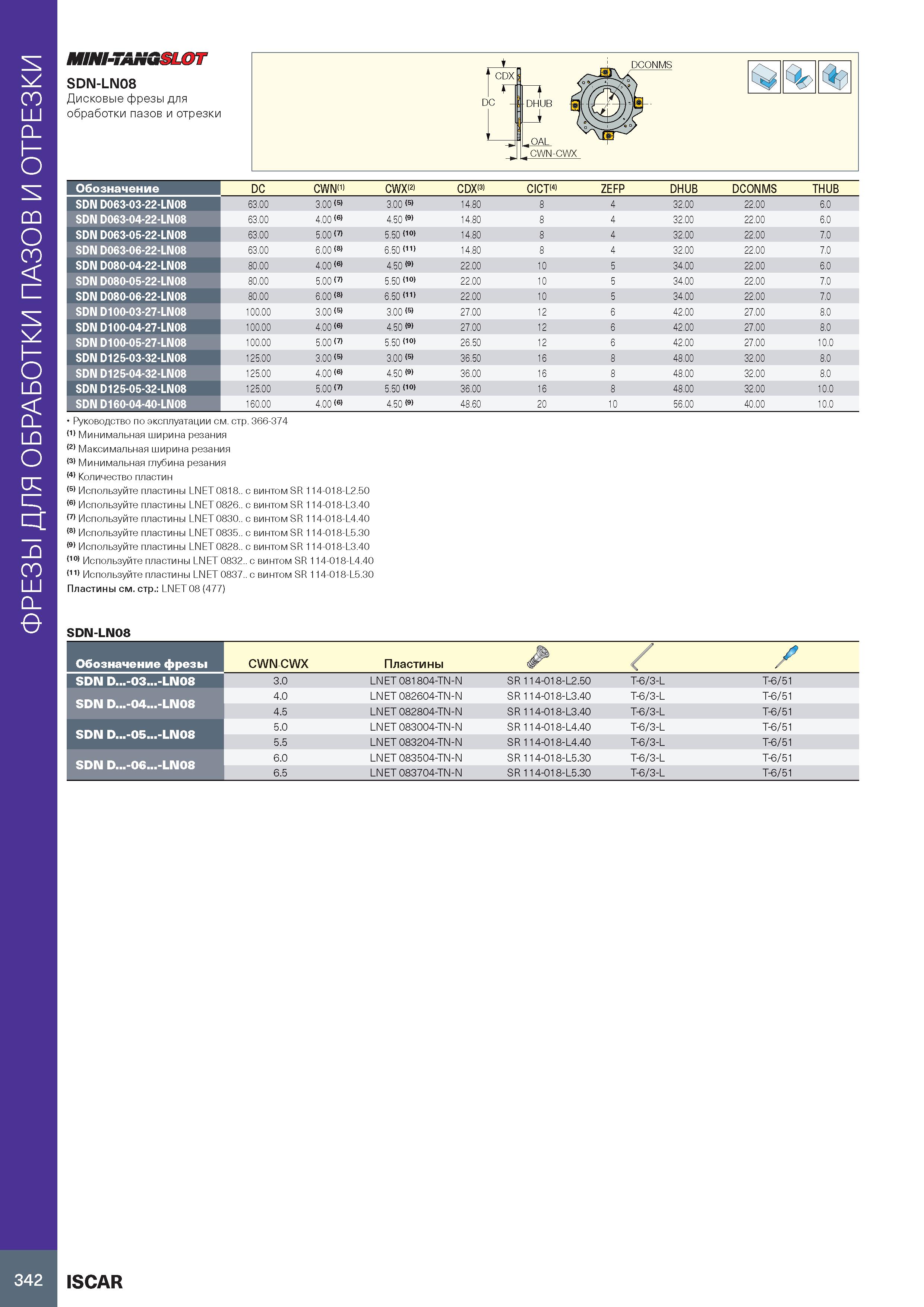

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ MINI-7ANGSLOT SDN-LN08 Дисковые фрезы для обработки пазов и отрезки Обозначение DC CWN(1) CWX 2> CDX 3> CICT(4) ZEFP DHUB DCONMS THUB SDN D063-03-22-LN08 63.00 3.00 5> 3.00 5> 14.80 8 4 32.00 22.00 6.0 SDN D063-04-22-LN08 63.00 4.00 (6) 4.50 (9) 14.80 8 4 32.00 22.00 6.0 SDN D063-05-22-LN08 63.00 5.00 5.50 (10) 14.80 8 4 32.00 22.00 7.0 SDN D063-06-22-LN08 63.00 6.00 (8) 6.50 "> 14.80 8 4 32.00 22.00 7.0 SDN D080-04-22-LN08 80.00 4.00 (6) 4.50 (9) 22.00 10 5 34.00 22.00 6.0 SDN D080-05-22-LN08 80.00 5.00 5.50 (10) 22.00 10 5 34.00 22.00 7.0 SDN D080-06-22-LN08 80.00 6.00 (8) 6.50 "> 22.00 10 5 34.00 22.00 7.0 SDN D100-03-27-LN08 100.00 3.00 5> 3.00 5 27.00 12 6 42.00 27.00 8.0 SDN D100-04-27-LN08 100.00 4.00 (6) 4.50 9 27.00 12 6 42.00 27.00 8.0 SDN D100-05-27-LN08 100.00 5.00 5.50 (10) 26.50 12 6 42.00 27.00 10.0 SDN D125-03-32-LN08 125.00 3.00 5> 3.00 5 36.50 16 8 48.00 32.00 8.0 SDN D125-04-32-LN08 125.00 4.00 (6) 4.50 9> 36.00 16 8 48.00 32.00 8.0 SDN D125-05-32-LN08 125.00 5.00 5.50 (10) 36.00 16 8 48.00 32.00 10.0 SDN D160-04-40-LN08 160.00 4.00 (6) 4.50 9 48.60 20 10 56.00 40.00 10.0 Руководство по эксплуатации см. стр. 366-374 (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Минимальная глубина резания (4) Количество пластин (5) Используйте пластины LNET 0818.. с винтом SR 114-018-L2.50 (6) Используйте пластины LNET 0826.. с винтом SR 114-018-L3.40 (7) Используйте пластины LNET 0830.. с винтом SR 114-018-L4.40 (8) Используйте пластины LNET 0835.. с винтом SR 114-018-L5.30 (9) Используйте пластины LNET 0828.. с винтом SR 114-018-L3.40 (10) Используйте пластины LNET 0832.. с винтом SR 114-018-L4.40 (11) Используйте пластины LNET 0837.. с винтом SR 114-018-L5.30 Пластины см. стр.: LNET 08 (477) SDN-LN08 Обозначение фрезы CWN-CWX Пластины , ' / SDN D.. - О W .-LN08 3.0 LNET 081804-TN-N SR 114-018-L2.50 T-6/3-L T-6/51 СПМ n 1 Rlno 4.0 LNET 082604-TN-N SR 114-018-L3.40 T-6/3-L T-6/51 SDN D.. ,.-04.. .-LN08 4.5 LNET 082804-TN-N SR 114-018-L3.40 T-6/3-L T-6/51 SDN D.. - О .-LN08 5.0 LNET 083004-TN-N SR 114-018-L4.40 T-6/3-L T-6/51 5.5 LNET 083204-TN-N SR 114-018-L4.40 T-6/3-L T-6/51 SDN D.. Ф 0 .- .-LN08 6.0 LNET 083504-TN-N SR 114-018-L5.30 T-6/3-L T-6/51 6.5 LNET 083704-TN-N SR 114-018-L5.30 T-6/3-L T-6/51 342 ISCAR
