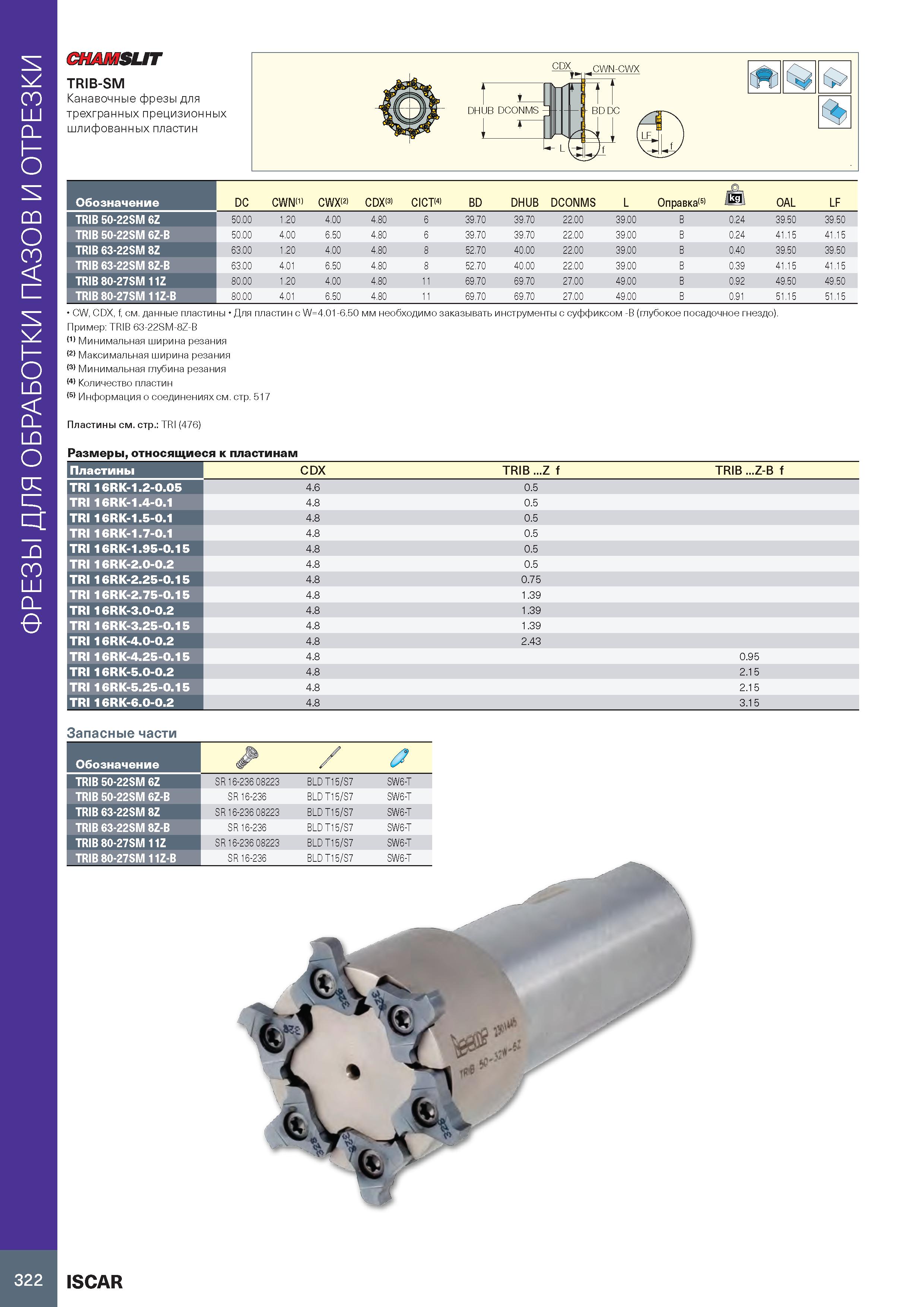

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ CHAMSL/T TRIB-SM Канавочные фрезы для трехгранных прецизионных шлифованных пластин Обозначение DC CWN(1) CWX 2) CDX(3) CICT(4) BD DHUB DCONMS L Оправка(5) kg OAL LF TRIB 50-22SM 6Z 50.00 1.20 4.00 4.80 6 39.70 39.70 22.00 39.00 B 0.24 39.50 39.50 TRIB 50-22SM 6Z-B 50.00 4.00 6.50 4.80 6 39.70 39.70 22.00 39.00 B 0.24 41.15 41.15 TRIB 63-22SM 8Z 63.00 1.20 4.00 4.80 8 52.70 40.00 22.00 39.00 B 0.40 39.50 39.50 TRIB 63-22SM 8Z-B 63.00 4.01 6.50 4.80 8 52.70 40.00 22.00 39.00 B 0.39 41.15 41.15 TRIB 80-27SM 11Z 80.00 1.20 4.00 4.80 11 69.70 69.70 27.00 49.00 B 0.92 49.50 49.50 TRIB 80-27SM 11Z-B 80.00 4.01 6.50 4.80 11 69.70 69.70 27.00 49.00 B 0.91 51.15 51.15 CW, CDX, f, см. данные пластины Для пластин с W=4.01-6.50 мм необходимо заказывать инструменты с суффиксом -B (глубокое посадочное гнездо). Пример: TRIB 63-22SM-8Z-B (1) Минимальная ширина резания (2) Максимальная ширина резания (3) Минимальная глубина резания (4) Количество пластин (5) Информация о соединениях см. стр. 517 Пластины см. стр.: TRI (476) Размеры, относящиеся к пластинам Пластины CDX TRIB ...Z f TRIB ...Z-B f TRI 16RK-1.2-0.05 4.6 0.5 TRI 16RK-1.4-0.1 4.8 0.5 TRI 16RK-1.5-0.1 4.8 0.5 TRI 16RK-1.7-0.1 4.8 0.5 TRI 16RK-1.95-0.15 4.8 0.5 TRI 16RK-2.0-0.2 4.8 0.5 TRI 16RK-2.25-0.15 4.8 0.75 TRI 16RK-2.75-0.15 4.8 1.39 TRI 16RK-3.0-0.2 4.8 1.39 TRI 16RK-3.25-0.15 4.8 1.39 TRI 16RK-4.0-0.2 4.8 2.43 TRI 16RK-4.25-0.15 4.8 0.95 TRI 16RK-5.0-0.2 4.8 2.15 TRI 16RK-5.25-0.15 4.8 2.15 TRI 16RK-6.0-0.2 4.8 3.15 Запасные части Обозначение TRIB 50-22SM 6Z SR 16-236 08223 BLD T15/S7 SW6-T TRIB 50-22SM 6Z-B SR 16-236 BLD T15/S7 SW6-T TRIB 63-22SM 8Z SR 16-236 08223 BLD T15/S7 SW6-T TRIB 63-22SM 8Z-B SR 16-236 BLD T15/S7 SW6-T TRIB 80-27SM 11Z SR 16-236 08223 BLD T15/S7 SW6-T TRIB 80-27SM 11Z-B SR 16-236 BLD T15/S7 SW6-T 322 ISCAR
