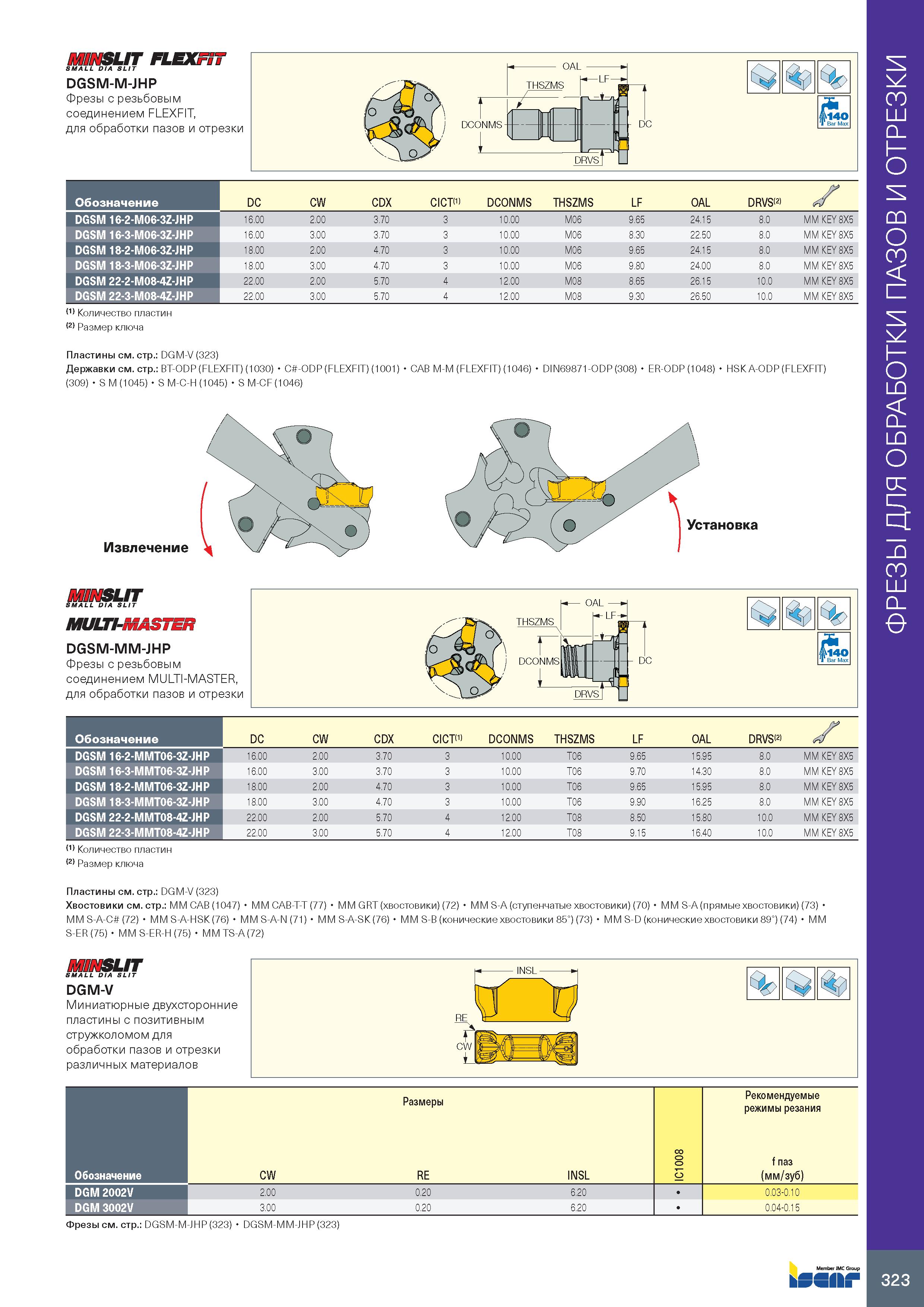

MINSLIT FLEXFIT SMALL DIA SLIT DGSM-M-JHP Фрезы с резьбовым соединением FLEXFIT, для обработки пазов и отрезки (1) Количество пластин Размер ключа Обозначение DC CW CDX CICT(1) DCONMS THSZMS LF OAL DRVS(2) DGSM 16-2-M06-3Z-JHP 16.00 2.00 3.70 3 10.00 M06 9.65 24.15 8.0 MM KEY 8X5 DGSM 16-3-M06-3Z-JHP 16.00 3.00 3.70 3 10.00 M06 8.30 22.50 8.0 MM KEY 8X5 DGSM 18-2-M06-3Z-JHP 18.00 2.00 4.70 3 10.00 M06 9.65 24.15 8.0 MM KEY 8X5 DGSM 18-3-M06-3Z-JHP 18.00 3.00 4.70 3 10.00 M06 9.80 24.00 8.0 MM KEY 8X5 DGSM 22-2-M08-4Z-JHP 22.00 2.00 5.70 4 12.00 M08 8.65 26.15 10.0 MM KEY 8X5 DGSM 22-3-M08-4Z-JHP 22.00 3.00 5.70 4 12.00 M08 9.30 26.50 10.0 MM KEY 8X5 Пластины см. стр.: DGM-V (323) Державки см. стр.: BT-ODP (FLEXFIT) (1030) C -ODP (FLEXFIT) (1001) (309) S M (1045) S M-C-H (1045) S M-CF (1046) CAB M-M (FLEXFIT) (1046) DIN69871-ODP (308) ER-ODP (1048) HSK A-ODP (FLEXFIT) Извлечение MINSLIT SMALL DIA SLIT MULTI-MASTER DGSM-MM-JHP Фрезы с резьбовым соединением MULTI-MASTER, для обработки пазов и отрезки 4’ 140 '1 Bar Max Обозначение DC CW CDX CICT(1) DCONMS THSZMS LF OAL DRVS(2) DGSM 16-2-MMT06-3Z-JHP 16.00 2.00 3.70 3 10.00 T06 9.65 15.95 8.0 MM KEY 8X5 DGSM 16-3-MMT06-3Z-JHP 16.00 3.00 3.70 3 10.00 T06 9.70 14.30 8.0 MM KEY 8X5 DGSM 18-2-MMT06-3Z-JHP 18.00 2.00 4.70 3 10.00 T06 9.65 15.95 8.0 MM KEY 8X5 DGSM 18-3-MMT06-3Z-JHP 18.00 3.00 4.70 3 10.00 T06 9.90 16.25 8.0 MM KEY 8X5 DGSM 22-2-MMT08-4Z-JHP 22.00 2.00 5.70 4 12.00 T08 8.50 15.80 10.0 MM KEY 8X5 DGSM 22-3-MMT08-4Z-JHP 22.00 3.00 5.70 4 12.00 T08 9.15 16.40 10.0 MM KEY 8X5 (1) Количество пластин Размер ключа Пластины см. стр.: DGM-V (323) Хвостовики см. стр.: MM CAB (1047) MM CAB-TT (77) MM GRT (хвостовики) (72) MM S-A (ступенчатые хвостовики) (70) MM S-A (прямые хвостовики) (73) MM S-A-C (72) MM S-A-HSK (76) MM S-A-N (71) MM S-A-SK (76) MM S-B (конические хвостовики 85°) (73) MM S-D (конические хвостовики 89°) (74) MM S-ER (75) MM S-ER-H (75) MM TS-A (72) MINSLIT SMALL DIA SLIT DGM-V Миниатюрные двухсторонние пластины с позитивным стружколомом для обработки пазов и отрезки различных материалов RE CW U civ '4-1 Размеры Рекомендуемые режимы резания Обозначение CW RE INSL IC1008 f паз (мм/зуб) DGM 2002V 2.00 0.20 6.20 0.03-0.10 DGM 3002V 3.00 0.20 6.20 0.04-0.15 Фрезы см. стр.: DGSM-M-JHP (323) DGSM-MM-JHP (323) bSSflkf INSL 323 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
