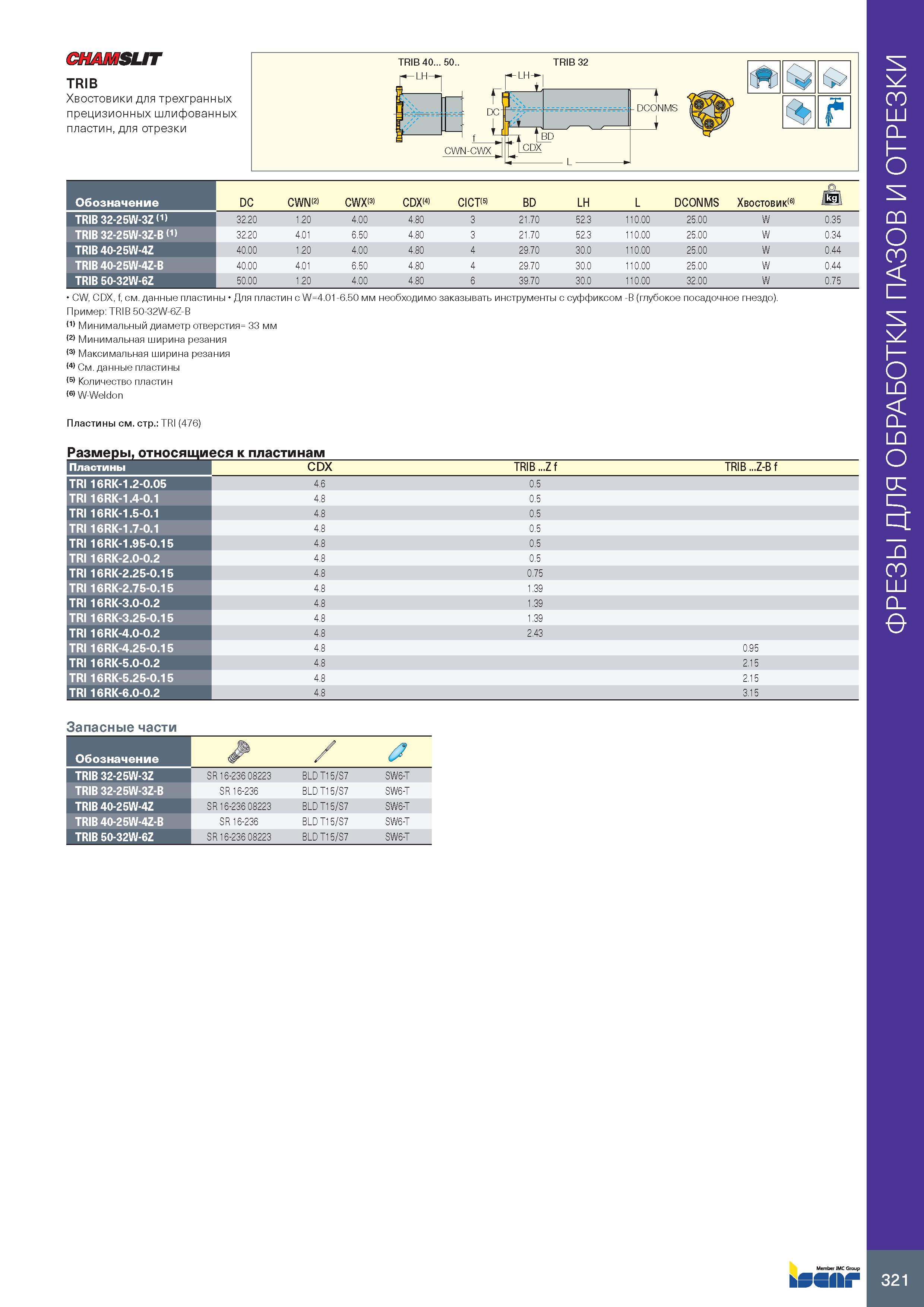

CHAMSUT TRIB Хвостовики для трехгранных прецизионных шлифованных пластин, для отрезки Обозначение DC CWN 2> CWX 3> CDX 4) CICT BD LH L DCONMS Хвостовик(6) kg TRIB 32-25W-3Z (1) 32.20 1.20 4.00 4.80 3 21.70 52.3 110.00 25.00 W 0.35 TRIB 32-25W-3Z-B (1) 32.20 4.01 6.50 4.80 3 21.70 52.3 110.00 25.00 W 0.34 TRIB 40-25W-4Z 40.00 1.20 4.00 4.80 4 29.70 30.0 110.00 25.00 W 0.44 TRIB 40-25W-4Z-B 40.00 4.01 6.50 4.80 4 29.70 30.0 110.00 25.00 W 0.44 TRIB 50-32W-6Z 50.00 1.20 4.00 4.80 6 39.70 30.0 110.00 32.00 W 0.75 CW, CDX, f, см. данные пластины Для пластин с W=4.01-6.50 мм необходимо заказывать инструменты с суффиксом -B (глубокое посадочное гнездо). Пример: TRIB 50-32W-6Z-B (1) Минимальный диаметр отверстия= 33 мм (2) Минимальная ширина резания (3) Максимальная ширина резания (4) См. данные пластины (5) Количество пластин (6) W-Weldon Пластины см. стр.: TRI (476) Размеры, относящиеся к пластинам Пластины CDX TRIB ...Z f TRIB ...Z-B f TRI 16RK-1.2-0.05 4 6 0.5 TRI 16RK-1.4-0.1 4 8 0.5 TRI 16RK-1.5-0.1 4 8 0.5 TRI 16RK-1.7-0.1 4 8 0.5 TRI 16RK-1.95-0.15 4 8 0.5 TRI 16RK-2.0-0.2 4 8 0.5 TRI 16RK-2.25-0.15 4 8 0.75 TRI 16RK-2.75-0.15 4 8 1.39 TRI 16RK-3.0-0.2 4 8 1.39 TRI 16RK-3.25-0.15 4 8 1.39 TRI 16RK-4.0-0.2 4 8 2.43 TRI 16RK-4.25-0.15 4 8 0.95 TRI 16RK-5.0-0.2 4 8 2.15 TRI 16RK-5.25-0.15 4 8 2.15 TRI 16RK-6.0-0.2 4 8 3.15 Запасные части Обозначение / J TRIB 32-25W-3Z SR 16-236 08223 BLD T15/S7 SW6-T TRIB 32-25W-3Z-B SR 16-236 BLD T15/S7 SW6-T TRIB 40-25W-4Z SR 16-236 08223 BLD T15/S7 SW6-T TRIB 40-25W-4Z-B SR 16-236 BLD T15/S7 SW6-T TRIB 50-32W-6Z SR 16-236 08223 BLD T15/S7 SW6-T 321 ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
