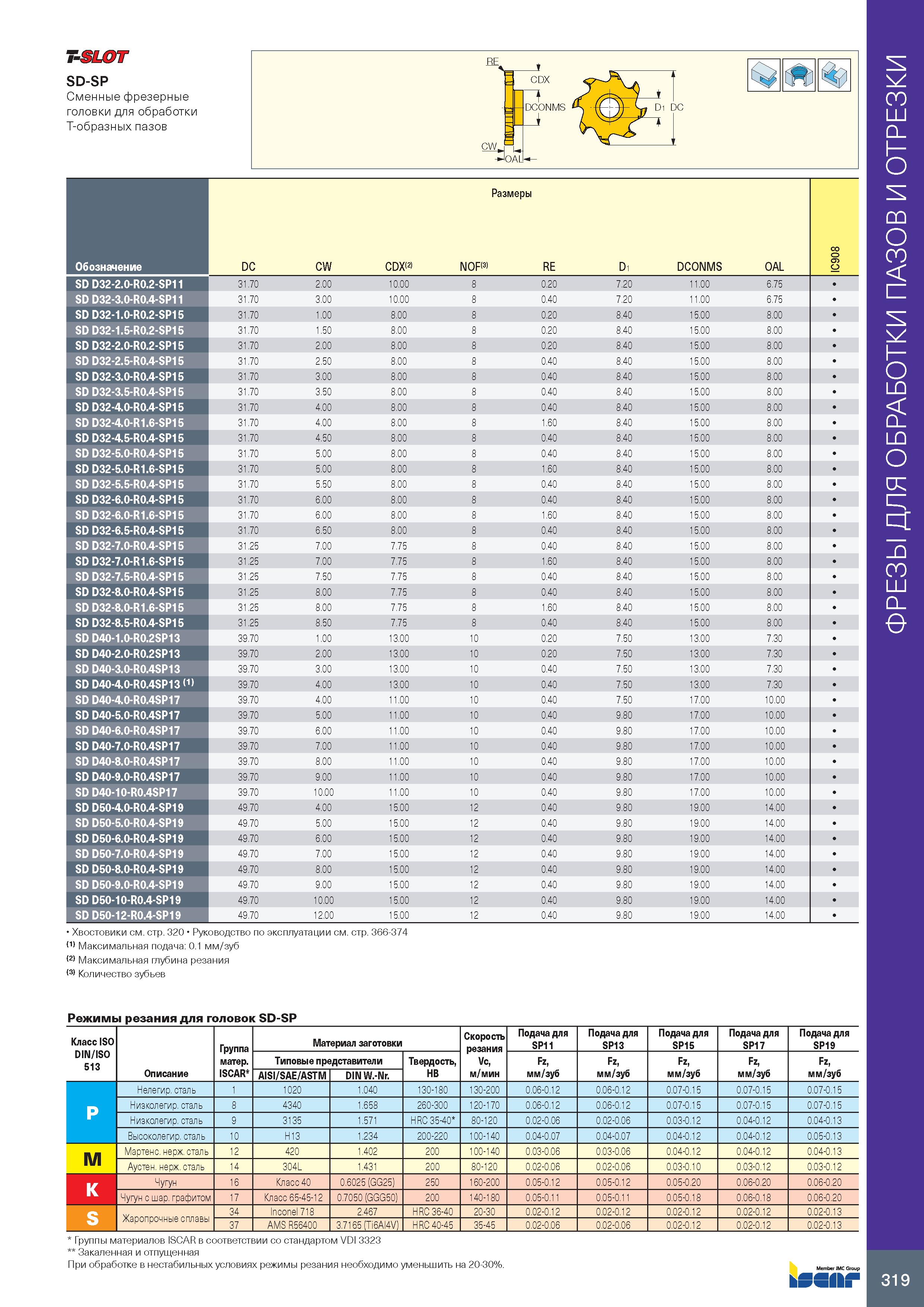

7-SLOT SD-SP Сменные фрезерные головки для обработки Т-образных пазов Размеры Обозначение DC CW CDX 2> NOF(3) RE D1 DCONMS OAL IC908 SD D32-2.0-R0.2-SP11 31.70 2.00 10.00 8 0.20 7.20 11.00 6.75 SD D32-3.0-R0.4-SP11 31.70 3.00 10.00 8 0.40 7.20 11.00 6.75 SD D32-1.0-R0.2-SP15 31.70 1.00 8.00 8 0.20 8.40 15.00 8.00 SD D32-1.5-R0.2-SP15 31.70 1.50 8.00 8 0.20 8.40 15.00 8.00 SD D32-2.0-R0.2-SP15 31.70 2.00 8.00 8 0.20 8.40 15.00 8.00 SD D32-2.5-R0.4-SP15 31.70 2.50 8.00 8 0.40 8.40 15.00 8.00 SD D32-3.0-R0.4-SP15 31.70 3.00 8.00 8 0.40 8.40 15.00 8.00 SD D32-3.5-R0.4-SP15 31.70 3.50 8.00 8 0.40 8.40 15.00 8.00 SD D32-4.0-R0.4-SP15 31.70 4.00 8.00 8 0.40 8.40 15.00 8.00 SD D32-4.0-R1.6-SP15 31.70 4.00 8.00 8 1.60 8.40 15.00 8.00 SD D32-4.5-R0.4-SP15 31.70 4.50 8.00 8 0.40 8.40 15.00 8.00 SD D32-5.0-R0.4-SP15 31.70 5.00 8.00 8 0.40 8.40 15.00 8.00 SD D32-5.0-R1.6-SP15 31.70 5.00 8.00 8 1.60 8.40 15.00 8.00 SD D32-5.5-R0.4-SP15 31.70 5.50 8.00 8 0.40 8.40 15.00 8.00 SD D32-6.0-R0.4-SP15 31.70 6.00 8.00 8 0.40 8.40 15.00 8.00 SD D32-6.0-R1.6-SP15 31.70 6.00 8.00 8 1.60 8.40 15.00 8.00 SD D32-6.5-R0.4-SP15 31.70 6.50 8.00 8 0.40 8.40 15.00 8.00 SD D32-7.0-R0.4-SP15 31.25 7.00 7.75 8 0.40 8.40 15.00 8.00 SD D32-7.0-R1.6-SP15 31.25 7.00 7.75 8 1.60 8.40 15.00 8.00 SD D32-7.5-R0.4-SP15 31.25 7.50 7.75 8 0.40 8.40 15.00 8.00 SD D32-8.0-R0.4-SP15 31.25 8.00 7.75 8 0.40 8.40 15.00 8.00 SD D32-8.0-R1.6-SP15 31.25 8.00 7.75 8 1.60 8.40 15.00 8.00 SD D32-8.5-R0.4-SP15 31.25 8.50 7.75 8 0.40 8.40 15.00 8.00 SD D40-1.0-R0.2SP13 39.70 1.00 13.00 10 0.20 7.50 13.00 7.30 SD D40-2.0-R0.2SP13 39.70 2.00 13.00 10 0.20 7.50 13.00 7.30 SD D40-3.0-R0.4SP13 39.70 3.00 13.00 10 0.40 7.50 13.00 7.30 SD D40-4.0-R0.4SP13 (1) 39.70 4.00 13.00 10 0.40 7.50 13.00 7.30 SD D40-4.0-R0.4SP17 39.70 4.00 11.00 10 0.40 7.50 17.00 10 00 SD D40-5.0-R0.4SP17 39.70 5.00 11.00 10 0.40 9.80 17.00 10 00 SD D40-6.0-R0.4SP17 39.70 6.00 11.00 10 0.40 9.80 17.00 10 00 SD D40-7.0-R0.4SP17 39.70 7.00 11.00 10 0.40 9.80 17.00 10 00 SD D40-8.0-R0.4SP17 39.70 8.00 11.00 10 0.40 9.80 17.00 10 00 SD D40-9.0-R0.4SP17 39.70 9.00 11.00 10 0.40 9.80 17.00 10 00 SD D40-10-R0.4SP17 39.70 10.00 11.00 10 0.40 9.80 17.00 10 00 SD D50-4.0-R0.4-SP19 49.70 4.00 15.00 12 0.40 9.80 19.00 14 00 SD D50-5.0-R0.4-SP19 49.70 5.00 15.00 12 0.40 9.80 19.00 14 00 SD D50-6.0-R0.4-SP19 49.70 6.00 15.00 12 0.40 9.80 19.00 14 00 SD D50-7.0-R0.4-SP19 49.70 7.00 15.00 12 0.40 9.80 19.00 14 00 SD D50-8.0-R0.4-SP19 49.70 8.00 15.00 12 0.40 9.80 19.00 14 00 SD D50-9.0-R0.4-SP19 49.70 9.00 15.00 12 0.40 9.80 19.00 14 00 SD D50-10-R0.4-SP19 49.70 10.00 15.00 12 0.40 9.80 19.00 14 00 SD D50-12-R0.4-SP19 49.70 12.00 15.00 12 0.40 9.80 19.00 14 00 Хвостовики см. стр. 320 Руководство по эксплуатации см. стр. 366-374 Максимальная подача: 0.1 мм/зуб Максимальная глубина резания (3) Количество зубьев Режимы резания для головок SD-SP Класс ISO Группа матер. Материал заготовки Скорость резания Vc, Подача для SP11 Подача для SP13 Подача для SP15 Подача для SP17 Подача для SP19 DIN/ISO 513 Типовые представители Твердость, Fz, Fz, Fz, Fz, Fz, Описание ISCAR AISI/SAE/ASTM DIN W.-Nr. HB м/мин мм/зуб мм/зуб мм/зуб мм/зуб мм/зуб ньютон на метр 17 Класс 65-45-12 0.7050 (GGG50) 200 140-180 0.05-0.11 0.05-0.11 0.05-0.18 0.06-0 18 0.06-0.20 S Жаропрочные сплавы 34 Inconel 718 2.467 HRC 36-40 20-30 0.02-0.12 0.02-0.12 0.02-0.12 0.02-0 .12 0.02-0.13 37 AMS R56400 3.7165 (Ti6Al4V) HRC 40-45 35-45 0.02-0.06 0.02-0.06 0.02-0.12 0.02-0 12 0.02-0.13 Группы материалов ISCAR в соответствии со стандартом VDI 3323 Закаленная и отпущенная При обработке в нестабильных условиях режимы резания необходимо уменьшить на 20-30%. мипьимсогоир kSSIir ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ
