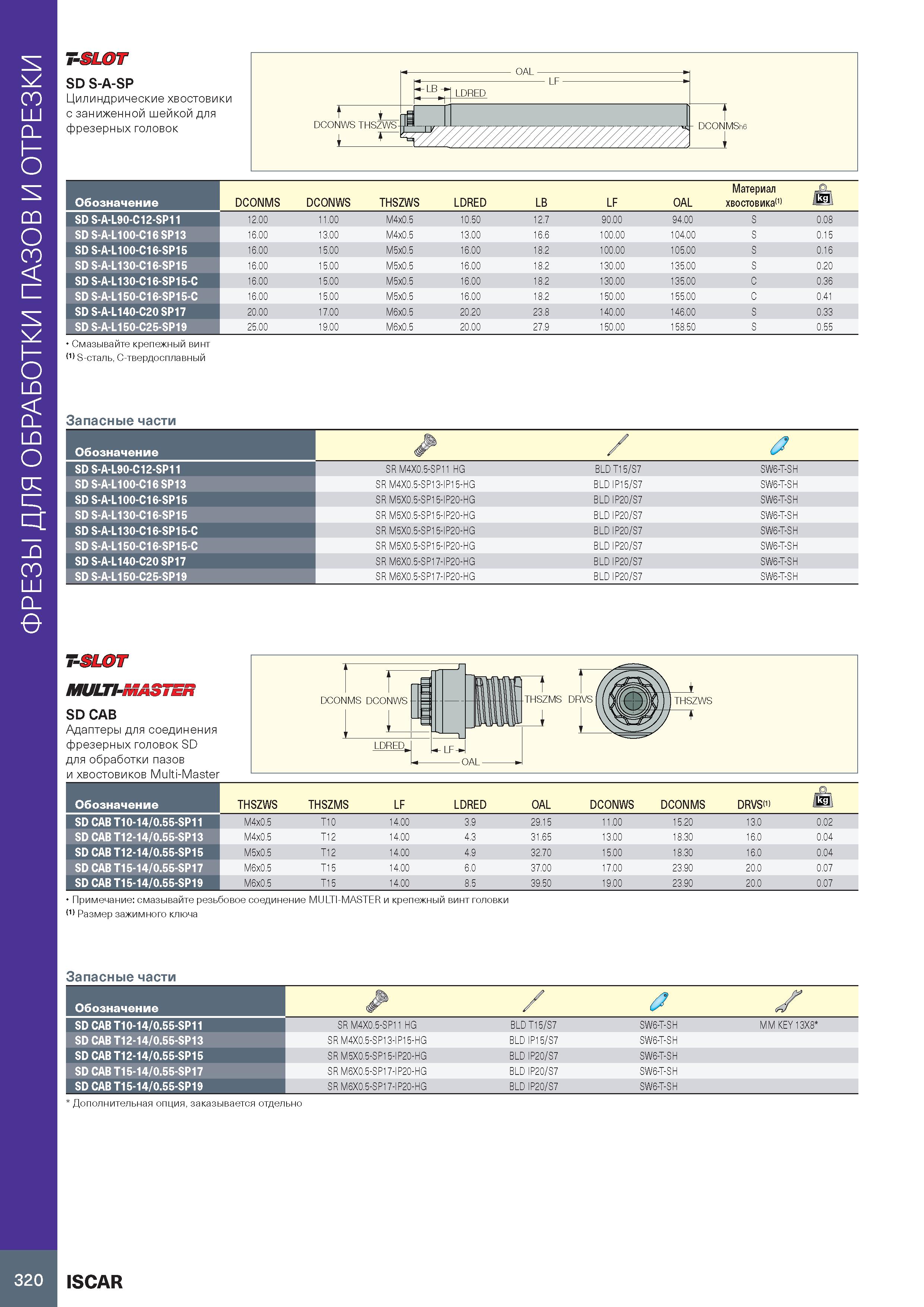

ФРЕЗЫ ДЛЯ ОБРАБОТКИ ПАЗОВ И ОТРЕЗКИ T-SLOT SD S-A-SP Цилиндрические хвостовики с заниженной шейкой для фрезерных головок Обозначение DCONMS DCONWS THSZWS LDRED LB LF OAL Материал хвостовика(1) kg SD S-A-L90-C12-SP11 12.00 11.00 M4x0.5 10.50 12.7 90.00 94.00 S 0.08 SD S-A-L100-C16 SP13 16.00 13.00 M4x0.5 13.00 16.6 100.00 104.00 S 0.15 SD S-A-L100-C16-SP15 16.00 15.00 M5x0.5 16.00 18.2 100.00 105.00 S 0.16 SD S-A-L130-C16-SP15 16.00 15.00 M5x0.5 16.00 18.2 130.00 135.00 S 0.20 SD S-A-L130-C16-SP15-C 16.00 15.00 M5x0.5 16.00 18.2 130.00 135.00 C 0.36 SD S-A-L150-C16-SP15-C 16.00 15.00 M5x0.5 16.00 18.2 150.00 155.00 C 0.41 SD S-A-L140-C20 SP17 20.00 17.00 M6x0.5 20.20 23.8 140.00 146.00 S 0.33 SD S-A-L150-C25-SP19 25.00 19.00 M6x0.5 20.00 27.9 150.00 158.50 S 0.55 Смазывайте крепежный винт (1) S-сталь, C-твердосплавный Запасные части Обозначение № / J SD S-A-L90-C12-SP11 SR M4X0.5-SP11 HG BLD T15/S7 SW6-T-SH SD S-A-L100-C16 SP13 SR M4X0.5-SP13-IP15-HG BLD IP15/S7 SW6-T-SH SD S-A-L100-C16-SP15 SR M5X0.5-SP15-IP20-HG BLD IP20/S7 SW6-T-SH SD S-A-L130-C16-SP15 SR M5X0.5-SP15-IP20-HG BLD IP20/S7 SW6-T-SH SD S-A-L130-C16-SP15-C SR M5X0.5-SP15-IP20-HG BLD IP20/S7 SW6-T-SH SD S-A-L150-C16-SP15-C SR M5X0.5-SP15-IP20-HG BLD IP20/S7 SW6-T-SH SD S-A-L140-C20 SP17 SR M6X0.5-SP17-IP20-HG BLD IP20/S7 SW6-T-SH SD S-A-L150-C25-SP19 SR M6X0.5-SP17-IP20-HG BLD IP20/S7 SW6-T-SH T-SLOT MULTI-MASTER SD CAB Адаптеры для соединения фрезерных головок SD для обработки пазов и хвостовиков Multi-Master Примечание: смазывайте резьбовое соединение MULTI-MASTER и крепежный винт головки (1) Размер зажимного ключа Обозначение THSZWS THSZMS LF LDRED OAL DCONWS DCONMS DRVS'1) /kg SD CAB T10-14/0.55-SP11 M4x0.5 T10 14.00 3.9 29.15 11.00 15.20 13.0 0.02 SD CAB T12-14/0.55-SP13 M4x0.5 T12 14.00 4.3 31.65 13.00 18.30 16.0 0.04 SD CAB T12-14/0.55-SP15 M5x0.5 T12 14.00 4.9 32.70 15.00 18.30 16.0 0.04 SD CAB T15-14/0.55-SP17 M6x0.5 T15 14.00 6.0 37.00 17.00 23.90 20.0 0.07 SD CAB T15-14/0.55-SP19 M6x0.5 T15 14.00 8.5 39.50 19.00 23.90 20.0 0.07 Запасные части Обозначение / J SD CAB T10-14/0.55-SP11 SR M4X0.5-SP11 HG BLD T15/S7 SW6-T-SH MM KEY 13X8 SD CAB T12-14/0.55-SP13 SR M4X0.5-SP13-IP15-HG BLD IP15/S7 SW6-T-SH SD CAB T12-14/0.55-SP15 SR M5X0.5-SP15-IP20-HG BLD IP20/S7 SW6-T-SH SD CAB T15-14/0.55-SP17 SR M6X0.5-SP17-IP20-HG BLD IP20/S7 SW6-T-SH SD CAB T15-14/0.55-SP19 SR M6X0.5-SP17-IP20-HG BLD IP20/S7 SW6-T-SH Дополнительная опция, заказывается отдельно 320 ISCAR
