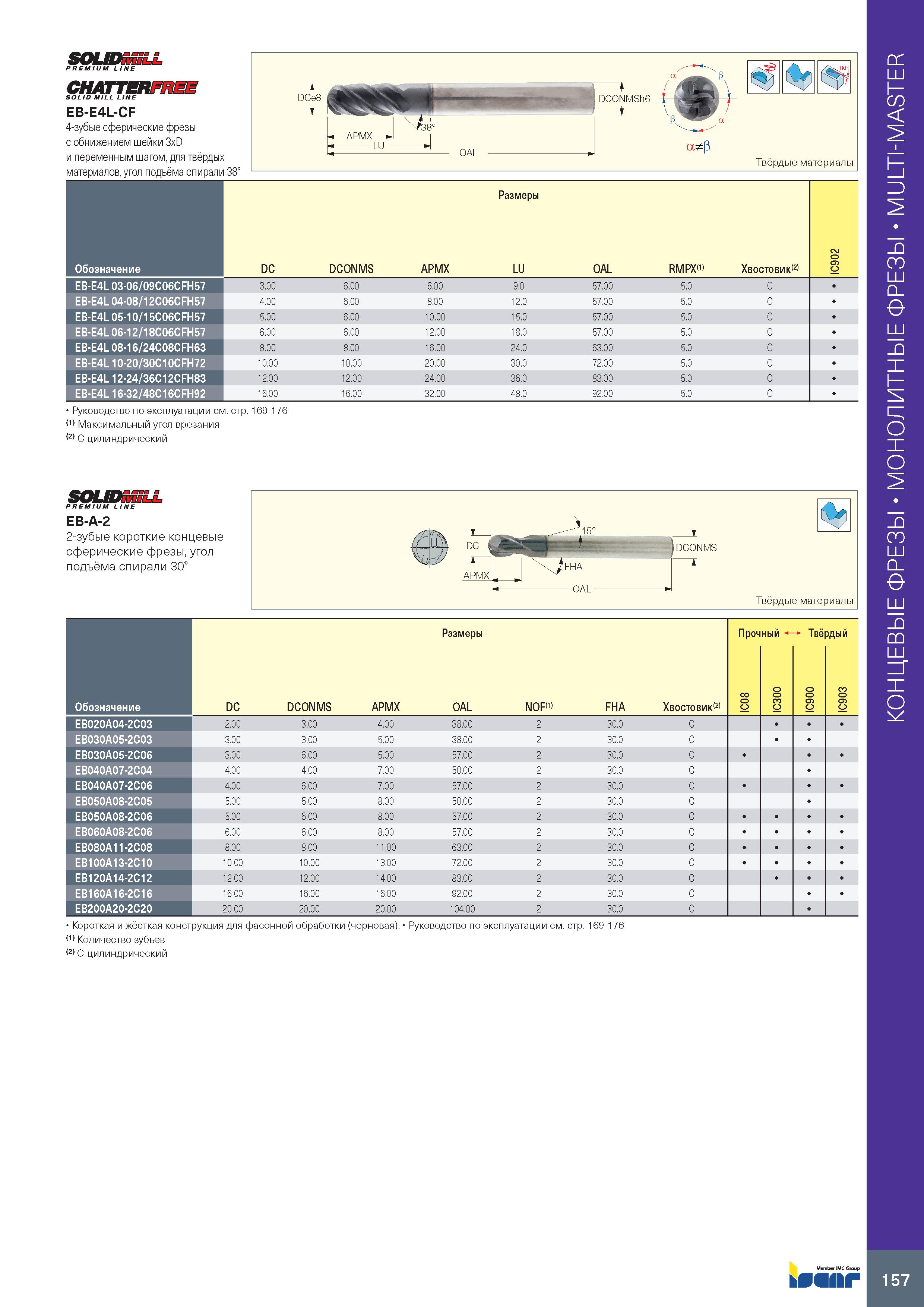

SOLIDMILL PREMIUM LINE CHATTERFREE SOLID MILL LINE EB-E4L-CF 4-зубые сферические фрезы с обнижением шейки 3xD и переменным шагом, для твёрдых материалов, угол подъёма спирали 38° DCe8 t %> OAL Руководство по эксплуатации см. стр. 169-176 (1) Максимальный угол врезания (2) C-цилиндрический Твёрдые материалы Размеры Обозначение DC DCONMS APMX LU OAL RMPX(1) Хвостовик IC902 EB-E4L 03-06/09C06CFH57 3.00 6.00 6.00 9.0 57.00 5.0 C EB-E4L 04-08/12C06CFH57 4.00 6.00 8.00 12.0 57.00 5.0 C EB-E4L 05-10/15C06CFH57 5.00 6.00 10.00 15.0 57.00 5.0 C EB-E4L 06-12/18C06CFH57 6.00 6.00 12.00 18.0 57.00 5.0 C EB-E4L 08-16/24C08CFH63 8.00 8.00 16.00 24.0 63.00 5.0 C EB-E4L 10-20/30C10CFH72 10.00 10.00 20.00 30.0 72.00 5.0 C EB-E4L 12-24/36C12CFH83 12.00 12.00 24.00 36.0 83.00 5.0 C EB-E4L 16-32/48C16CFH92 16.00 16.00 32.00 48.0 92.00 5.0 C SOLIDMILL PREMIUM LINE EB-A-2 2-зубые короткие концевые сферические фрезы, угол подъёма спирали 30° Размеры Прочный i’ Твёрдый Обозначение DC DCONMS APMX OAL NOF(1) FHA Хвостовик 8 0 о IC300 0 0 9 о 3 0 9 о EB020A04-2C03 2.00 3.00 4.00 38.00 2 30.0 C EB030A05-2C03 3.00 3.00 5.00 38.00 2 30.0 C EB030A05-2C06 3.00 6.00 5.00 57.00 2 30.0 C EB040A07-2C04 4.00 4.00 7.00 50.00 2 30.0 C EB040A07-2C06 4.00 6.00 7.00 57.00 2 30.0 C EB050A08-2C05 5.00 5.00 8.00 50.00 2 30.0 C EB050A08-2C06 5.00 6.00 8.00 57.00 2 30.0 C EB060A08-2C06 6.00 6.00 8.00 57.00 2 30.0 C EB080A11-2C08 8.00 8.00 11.00 63.00 2 30.0 C EB100A13-2C10 10.00 10.00 13.00 72.00 2 30.0 C EB120A14-2C12 12.00 12.00 14.00 83.00 2 30.0 C EB160A16-2C16 16.00 16.00 16.00 92.00 2 30.0 C EB200A20-2C20 20.00 20.00 20.00 104.00 2 30.0 C Короткая и жёсткая конструкция для фасонной обработки (черновая). Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический 157 Монолитные концевые фрезы MULTI-MASTER
