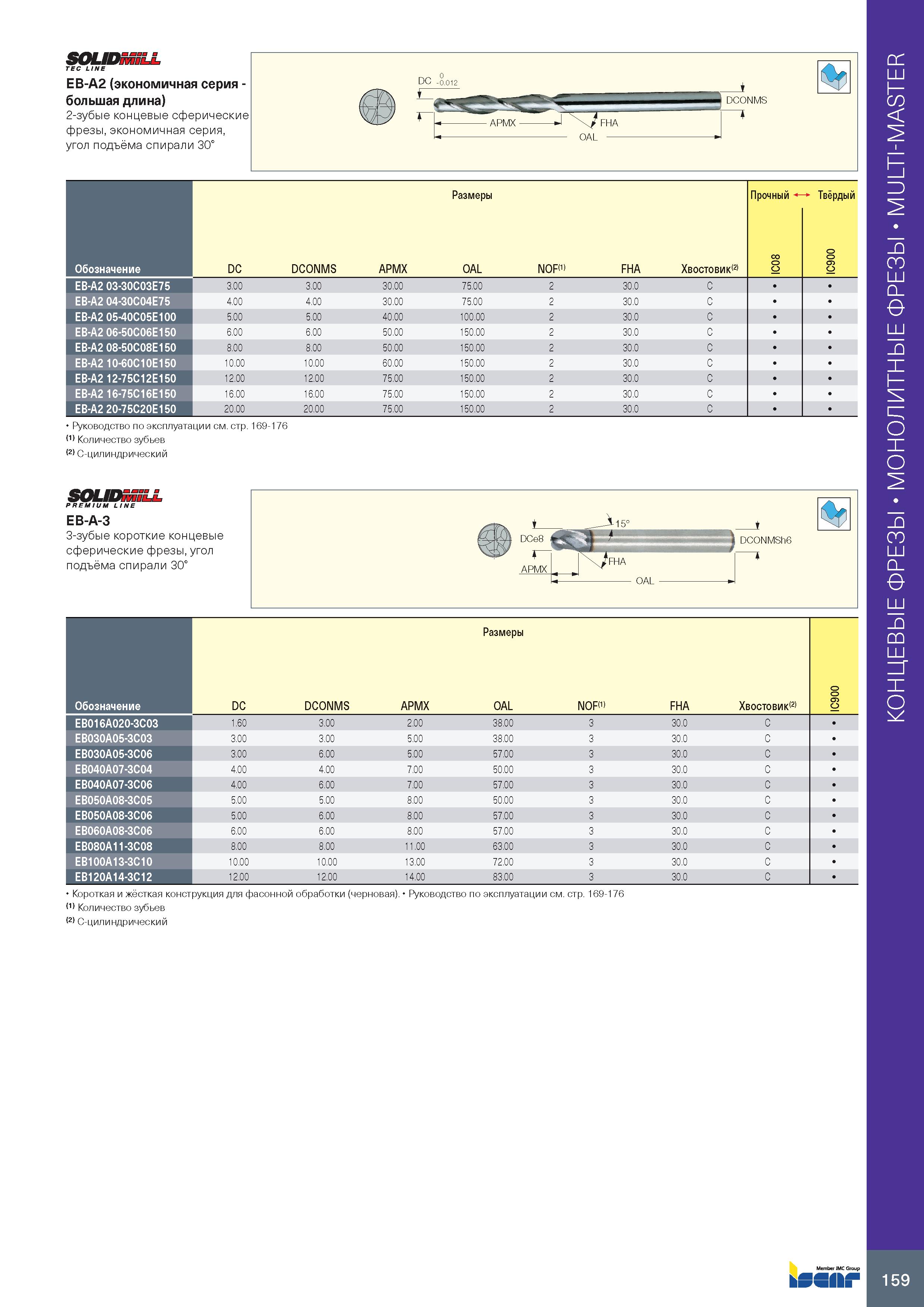

SOLIDmiLL TEC LINE EB-A2 (экономичная серия -большая длина) 2-зубые концевые сферические фрезы, экономичная серия, угол подъёма спирали 30° Обозначение Размеры Прочный i’ Твёрдый DC DCONMS APMX OAL NOF(1) FHA Хвостовик IC08 0 0 9 IC EB-A2 03-30C03E75 3.00 3.00 30.00 75.00 2 30.0 C EB-A2 04-30C04E75 4.00 4.00 30.00 75.00 2 30.0 C EB-A2 05-40C05E100 5.00 5.00 40.00 100.00 2 30.0 C EB-A2 06-50C06E150 6.00 6.00 50.00 150.00 2 30.0 C EB-A2 08-50C08E150 8.00 8.00 50.00 150.00 2 30.0 C EB-A2 10-60C10E150 10.00 10.00 60.00 150.00 2 30.0 C EB-A2 12-75C12E150 12.00 12.00 75.00 150.00 2 30.0 C EB-A2 16-75C16E150 16.00 16.00 75.00 150.00 2 30.0 C EB-A2 20-75C20E150 20.00 20.00 75.00 150.00 2 30.0 C Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический SOLIDmiLL PREMIUM LINE EB-A-3 3-зубые короткие концевые сферические фрезы, угол подъёма спирали 30° Размеры Обозначение DC DCONMS APMX OAL NOF(1) FHA Хвостовик 0 0 9 IC EB016A020-3C03 1.60 3.00 2.00 38.00 3 30.0 C EB030A05-3C03 3.00 3.00 5.00 38.00 3 30.0 C EB030A05-3C06 3.00 6.00 5.00 57.00 3 30.0 C EB040A07-3C04 4.00 4.00 7.00 50.00 3 30.0 C EB040A07-3C06 4.00 6.00 7.00 57.00 3 30.0 C EB050A08-3C05 5.00 5.00 8.00 50.00 3 30.0 C EB050A08-3C06 5.00 6.00 8.00 57.00 3 30.0 C EB060A08-3C06 6.00 6.00 8.00 57.00 3 30.0 C EB080A11-3C08 8.00 8.00 11.00 63.00 3 30.0 C EB100A13-3C10 10.00 10.00 13.00 72.00 3 30.0 C EB120A14-3C12 12.00 12.00 14.00 83.00 3 30.0 C Короткая и жёсткая конструкция для фасонной обработки (черновая). Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический 159 Монолитные концевые фрезы MULTI-MASTER
