Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.) |
|||||
164 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.160 |
|||||

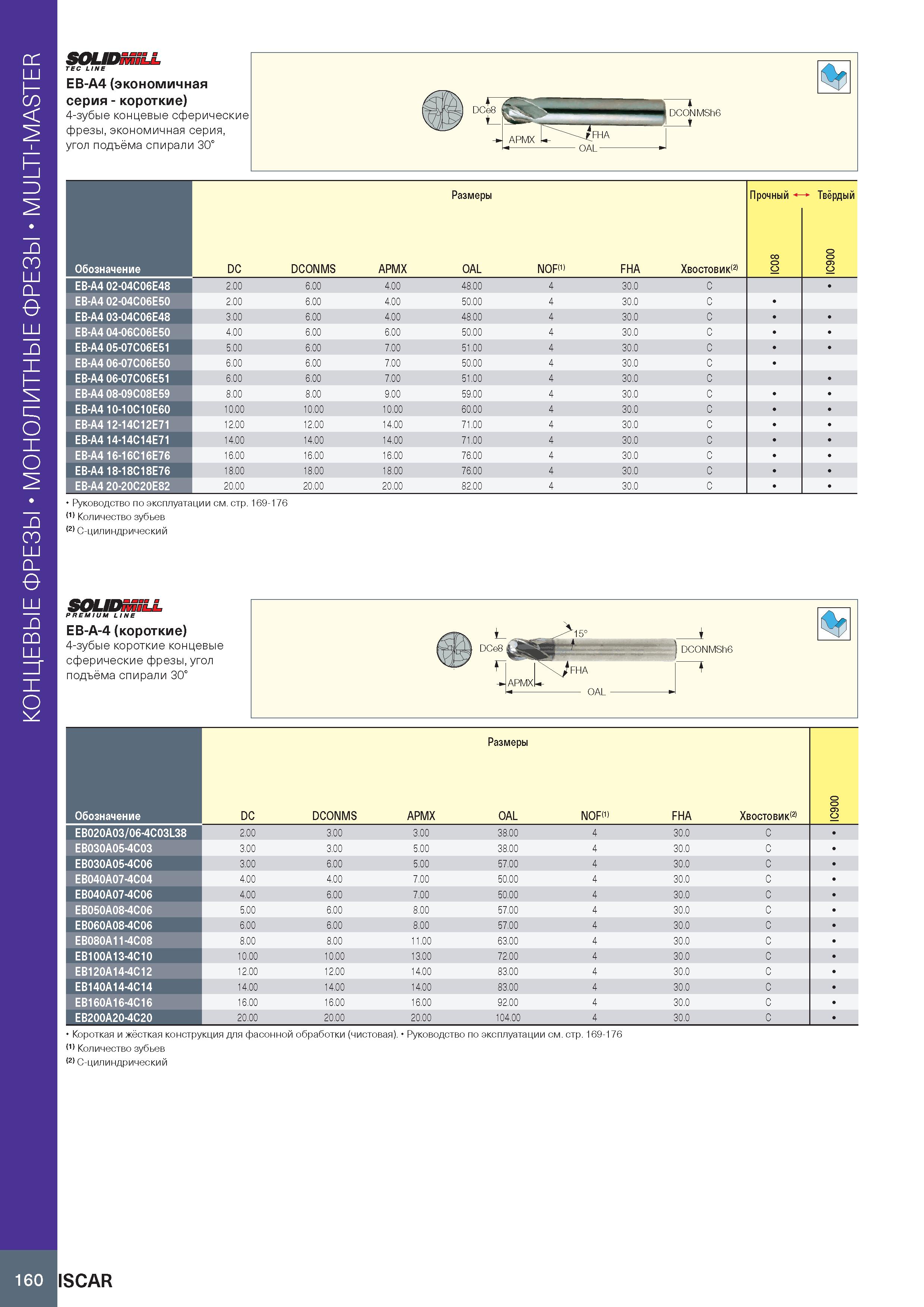

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 160 0164 Lab2u Монолитные концевые фрезы MULTI-MASTER SOLIDMILL TEC LINE EB-A4 (экономичная серия - короткие) 4-зубые концевые сферические фрезы, экономичная серия, угол подъёма спирали 30° Обозначение Размеры Прочный i’ Твёрдый DC DCONMS APMX OAL NOF(1) FHA Хвостовик 8 0 IC 0 0 9 IC EB-A4 02-04C06E48 2.00 6.00 4.00 48.00 4 30.0 C EB-A4 02-04C06E50 2.00 6.00 4.00 50.00 4 30.0 C EB-A4 03-04C06E48 3.00 6.00 4.00 48.00 4 30.0 C EB-A4 04-06C06E50 4.00 6.00 6.00 50.00 4 30.0 C EB-A4 05-07C06E51 5.00 6.00 7.00 51.00 4 30.0 C EB-A4 06-07C06E50 6.00 6.00 7.00 50.00 4 30.0 C EB-A4 06-07C06E51 6.00 6.00 7.00 51.00 4 30.0 C EB-A4 08-09C08E59 8.00 8.00 9.00 59.00 4 30.0 C EB-A4 10-10C10E60 10.00 10.00 10.00 60.00 4 30.0 C EB-A4 12-14C12E71 12.00 12.00 14.00 71.00 4 30.0 C EB-A4 14-14C14E71 14.00 14.00 14.00 71.00 4 30.0 C EB-A4 16-16C16E76 16.00 16.00 16.00 76.00 4 30.0 C EB-A4 18-18C18E76 18.00 18.00 18.00 76.00 4 30.0 C EB-A4 20-20C20E82 20.00 20.00 20.00 82.00 4 30.0 C Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический SOLIDMILL PREMIUM LINE EB-A-4 (короткие) 4-зубые короткие концевые сферические фрезы, угол подъёма спирали 30° Размеры Обозначение DC DCONMS APMX OAL NOF(1) FHA Хвостовик 0 9 IC EB020A03/06-4C03L38 2.00 3.00 3.00 38.00 4 30.0 C EB030A05-4C03 3.00 3.00 5.00 38.00 4 30.0 C EB030A05-4C06 3.00 6.00 5.00 57.00 4 30.0 C EB040A07-4C04 4.00 4.00 7.00 50.00 4 30.0 C EB040A07-4C06 4.00 6.00 7.00 50.00 4 30.0 C EB050A08-4C06 5.00 6.00 8.00 57.00 4 30.0 C EB060A08-4C06 6.00 6.00 8.00 57.00 4 30.0 C EB080A11-4C08 8.00 8.00 11.00 63.00 4 30.0 C EB100A13-4C10 10.00 10.00 13.00 72.00 4 30.0 C EB120A14-4C12 12.00 12.00 14.00 83.00 4 30.0 C EB140A14-4C14 14.00 14.00 14.00 83.00 4 30.0 C EB160A16-4C16 16.00 16.00 16.00 92.00 4 30.0 C EB200A20-4C20 20.00 20.00 20.00 104.00 4 30.0 C Короткая и жёсткая конструкция для фасонной обработки (чистовая). (1) Количество зубьев (2) C-цилиндрический Руководство по эксплуатации см. стр. 169-176 160 ISCAR |
|||||
