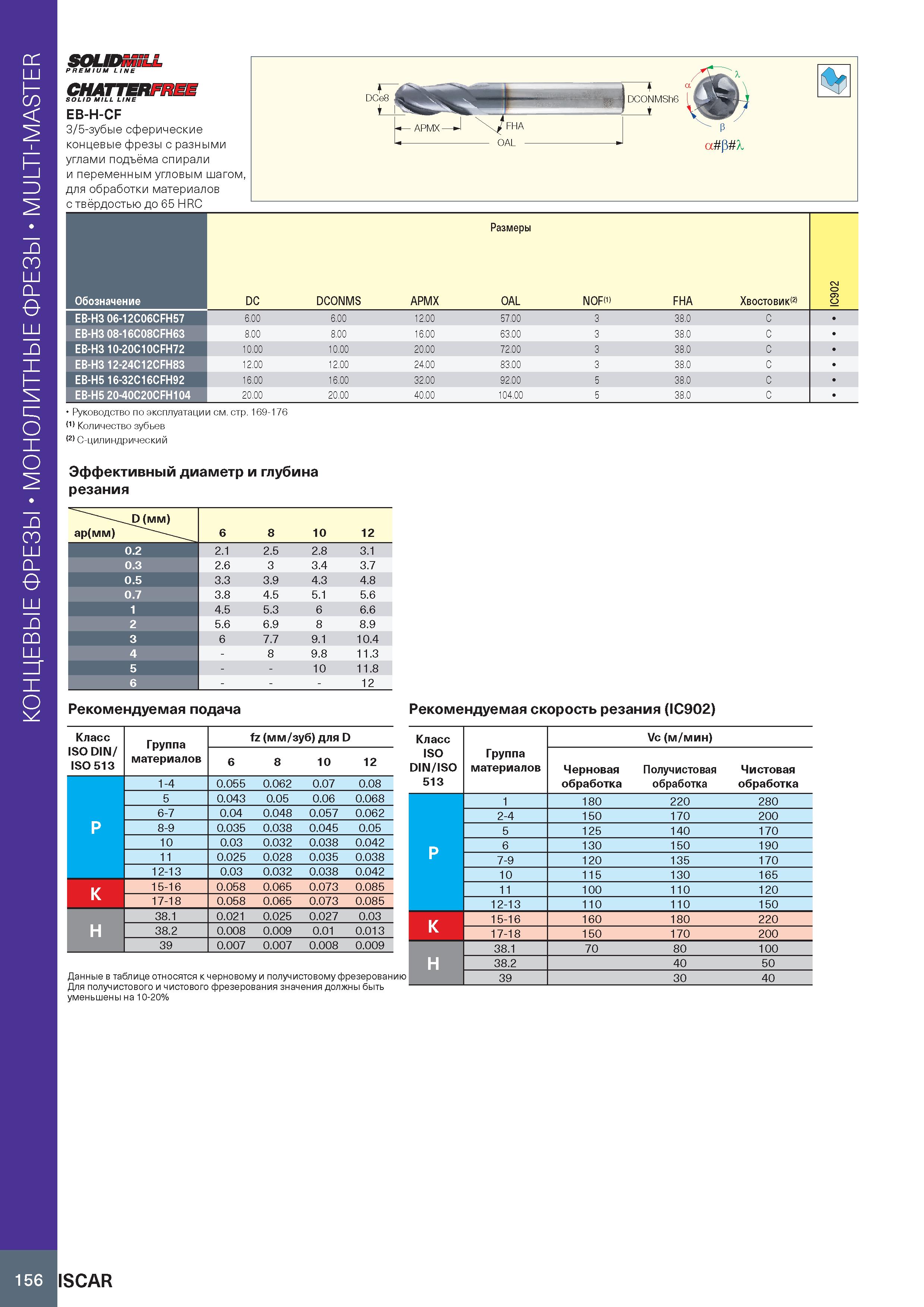

Монолитные концевые фрезы MULTI-MASTER SOLIDmiLL PREMIUM LINE CHATTERFREE SOLID MILL LINE EB-H-CF 3/5-зубые сферические концевые фрезы с разными углами подъёма спирали и переменным угловым шагом, для обработки материалов c твёрдостью до 65 HRC DCONMSh6 i tvf P a p X Размеры Обозначение DC DCONMS APMX OAL NOFC) FHA Хвостовик IC902 EB-H3 06-12C06CFH57 6.00 6.00 12.00 57.00 3 38.0 C EB-H3 08-16C08CFH63 8.00 8.00 16.00 63.00 3 38.0 C EB-H3 10-20C10CFH72 10.00 10.00 20.00 72.00 3 38.0 C EB-H3 12-24C12CFH83 12.00 12.00 24.00 83.00 3 38.0 C EB-H5 16-32C16CFH92 16.00 16.00 32.00 92.00 5 38.0 C EB-H5 20-40C20CFH104 20.00 20.00 40.00 104.00 5 38.0 C Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический Эффективный диаметр и глубина резания \0(мм) ар(мм) 6 8 10 12 0.2 2.1 2.5 2.8 3.1 0.3 2.6 3 3.4 3.7 0.5 3.3 3.9 4.3 4.8 0.7 3.8 4.5 5.1 5.6 4.5 5.3 6 6.6 5.6 6.9 8 8.9 6 7.7 9.1 10.4 4 - 8 9.8 11.3 - - 10 11.8 6 - - - 12 Рекомендуемая подача Рекомендуемая скорость резания (IC902) Класс ISO DIN/ ISO 513 Группа материалов fz (мм/зуб) для D 6 8 10 12 1-4 0.055 0.062 0.07 0.08 5 0.043 0.05 0.06 0.068 6-7 0.04 0.048 0.057 0.062 P 8-9 0.035 0.038 0.045 0.05 10 0.03 0.032 0.038 0.042 11 0.025 0.028 0.035 0.038 12-13 0.03 0.032 0.038 0.042 IX 15-16 0.058 0.065 0.073 0.085 K 17-18 0.058 0.065 0.073 0.085 38.1 0.021 0.025 0.027 0.03 H 38.2 0.008 0.009 0.01 0.013 39 0.007 0.007 0.008 0.009 Данные в таблице относятся к черновому и получистовому фрезерованию Для получистового и чистового фрезерования значения должны быть уменьшены на 10-20% Класс ISO DIN/ISO 513 Группа материалов Vc (м/мин) Черновая обработка Получистовая обработка Чистовая обработка 1 180 220 280 2-4 150 170 200 5 125 140 170 P 6 130 150 190 P 7-9 120 135 170 10 115 130 165 11 100 110 120 12-13 110 110 150 k 15-16 160 180 220 17-18 150 170 200 38.1 70 80 100 H 38.2 40 50 39 30 40 ISCAR
