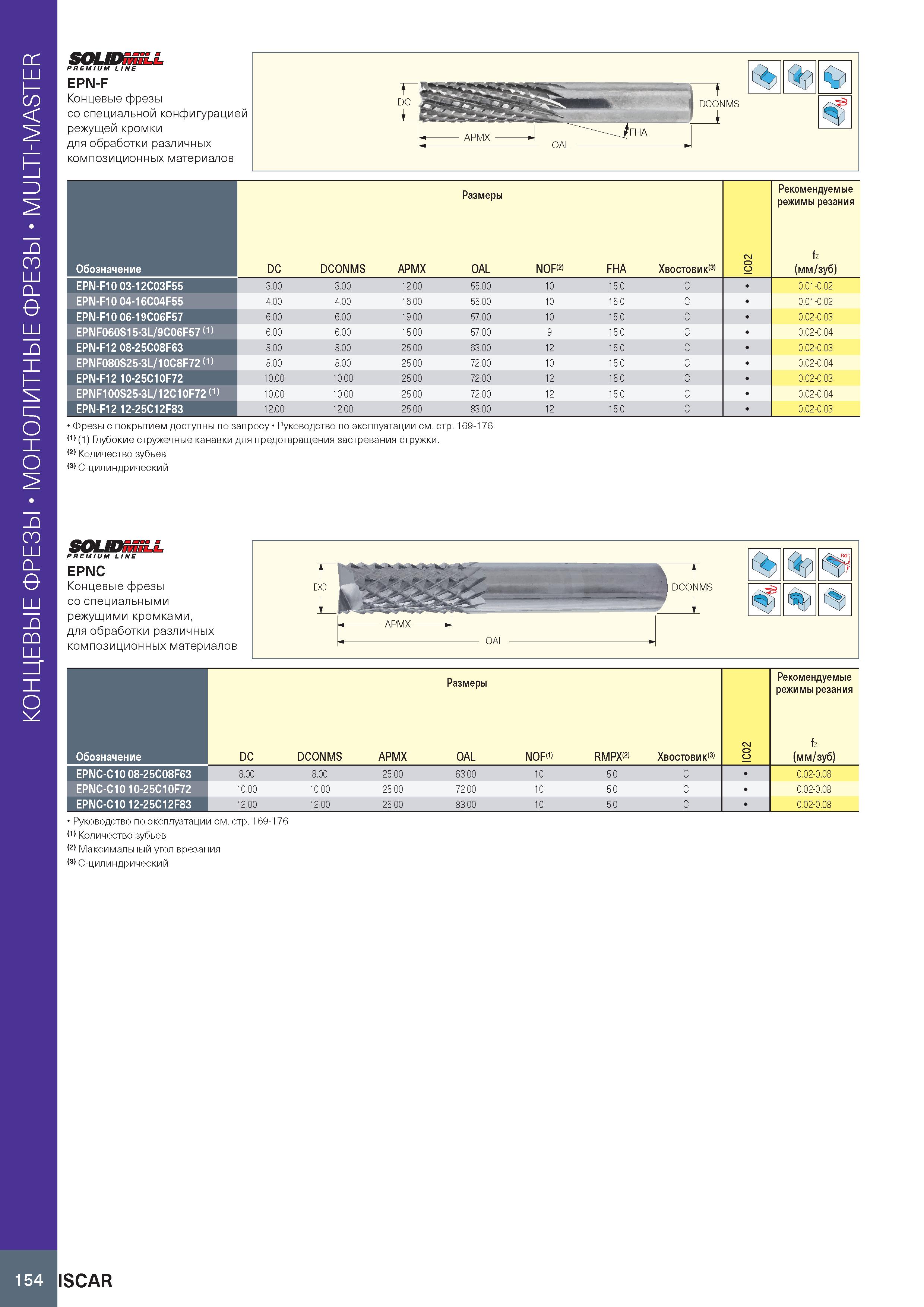

Монолитные концевые фрезы MULTI-MASTER SOLlDmiLL PREMIUM LINE EPN-F т Концевые фрезы DC со специальной конфигурацией режущей кромки для обработки различных композиционных материалов DCONMS Ф Фрезы с покрытием доступны по запросу Руководство по эксплуатации см. стр. (1) (1) Глубокие стружечные канавки для предотвращения застревания стружки. (2) Количество зубьев (3) C-цилиндрический Размеры Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOF(2) FHA Хвостовик(3) 2 0 IC fz (мм/зуб) EPN-F10 03-12C03F55 3.00 3.00 12.00 55.00 10 15.0 C 0.01-0.02 EPN-F10 04-16C04F55 4.00 4.00 16.00 55.00 10 15.0 C 0.01-0.02 EPN-F10 06-19C06F57 6.00 6.00 19.00 57.00 10 15.0 C 0.02-0.03 EPNF060S15-3L/9C06F57 (1) 6.00 6.00 15.00 57.00 9 15.0 C 0.02-0.04 EPN-F12 08-25C08F63 8.00 8.00 25.00 63.00 12 15.0 C 0.02-0.03 EPNF080S25-3L/10C8F72 (1) 8.00 8.00 25.00 72.00 10 15.0 C 0.02-0.04 EPN-F12 10-25C10F72 10.00 10.00 25.00 72.00 12 15.0 C 0.02-0.03 EPNF100S25-3L/12C10F72 (1) 10.00 10.00 25.00 72.00 12 15.0 C 0.02-0.04 EPN-F12 12-25C12F83 12.00 12.00 25.00 83.00 12 15.0 C 0.02-0.03 SOUDSSSJ. PREMIUM LINE EPNC Концевые фрезы со специальными режущими кромками, для обработки различных композиционных материалов Г' DC DCONMS i. Ф Обозначение Размеры IC02 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(1) RMPX(2) Хвостовик(3) EPNC-C10 08-25C08F63 8.00 8.00 25.00 63.00 10 5.0 C 0.02-0.08 EPNC-C10 10-25C10F72 10.00 10.00 25.00 72.00 10 5.0 C 0.02-0.08 EPNC-C10 12-25C12F83 12.00 12.00 25.00 83.00 10 5.0 C 0.02-0.08 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический ISCAR
