Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.) |
|||||
148 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.144 |
|||||

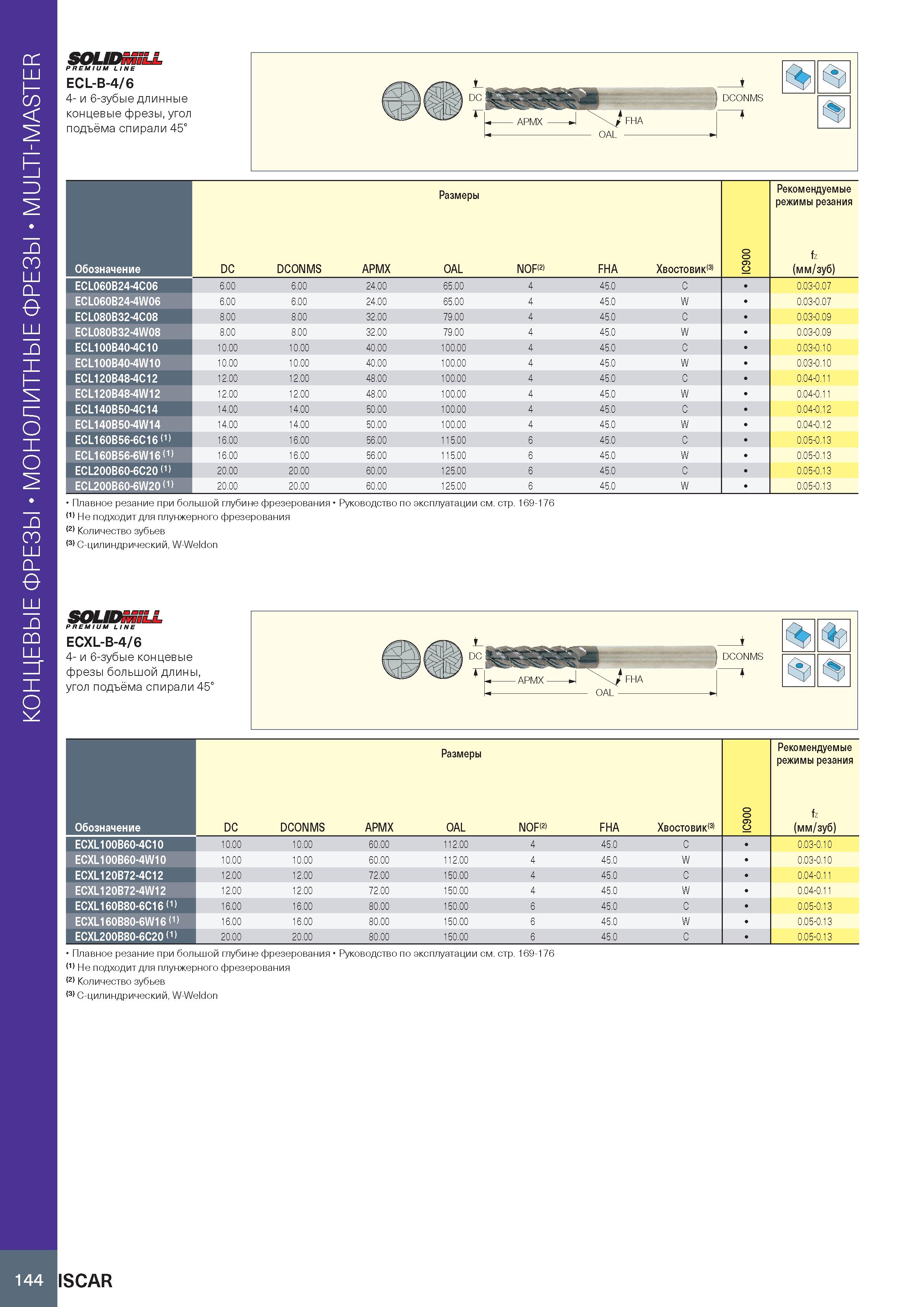

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 144 0148 Lab2u Монолитные концевые фрезы MULTI-MASTER SOUDSSSLL PREMIUM LINE ECL-B-4/6 4- и 6-зубые длинные концевые фрезы, угол подъёма спирали 45° Обозначение Размеры IC900 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(2) FHA Хвостовик(3) ECL060B24-4C06 6.00 6.00 24.00 65.00 4 45.0 C 0.03-0.07 ECL060B24-4W06 6.00 6.00 24.00 65.00 4 45.0 W 0.03-0.07 ECL080B32-4C08 8.00 8.00 32.00 79.00 4 45.0 C 0.03-0.09 ECL080B32-4W08 8.00 8.00 32.00 79.00 4 45.0 W 0.03-0.09 ECL100B40-4C10 10.00 10.00 40.00 100.00 4 45.0 C 0.03-0.10 ECL100B40-4W10 10.00 10.00 40.00 100.00 4 45.0 W 0.03-0.10 ECL120B48-4C12 12.00 12.00 48.00 100.00 4 45.0 C 0.04-0.11 ECL120B48-4W12 12.00 12.00 48.00 100.00 4 45.0 W 0.04-0.11 ECL140B50-4C14 14.00 14.00 50.00 100.00 4 45.0 C 0.04-0.12 ECL140B50-4W14 14.00 14.00 50.00 100.00 4 45.0 W 0.04-0.12 ECL160B56-6C16 (1) 16.00 16.00 56.00 115.00 6 45.0 C 0.05-0.13 ECL160B56-6W16 (1) 16.00 16.00 56.00 115.00 6 45.0 W 0.05-0.13 ECL200B60-6C20 (1) 20.00 20.00 60.00 125.00 6 45.0 C 0.05-0.13 ECL200B60-6W20 (1) 20.00 20.00 60.00 125.00 6 45.0 W 0.05-0.13 Плавное резание при большой глубине фрезерования Руководство по эксплуатации см. стр. 169-176 (1) Не подходит для плунжерного фрезерования (2) Количество зубьев (3) C-цилиндрический, W-Weldon SOUDSSSLL PREMIUM LINE ECXL-B-4/6 4- и 6-зубые концевые фрезы большой длины, угол подъёма спирали 45° ф %1 Обозначение Размеры 0 0 9 IC Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(2) FHA Хвостовик(3) ECXL100B60-4C10 10.00 10.00 60.00 112.00 4 45.0 C 0.03-0.10 ECXL100B60-4W10 10.00 10.00 60.00 112.00 4 45.0 W 0.03-0.10 ECXL120B72-4C12 12.00 12.00 72.00 150.00 4 45.0 C 0.04-0.11 ECXL120B72-4W12 12.00 12.00 72.00 150.00 4 45.0 W 0.04-0.11 ECXL160B80-6C16 (1) 16.00 16.00 80.00 150.00 6 45.0 C 0.05-0.13 ECXL160B80-6W16 (1) 16.00 16.00 80.00 150.00 6 45.0 W 0.05-0.13 ECXL200B80-6C20 (1) 20.00 20.00 80.00 150.00 6 45.0 C 0.05-0.13 Плавное резание при большой глубине фрезерования Руководство по эксплуатации см. стр. 169-176 (1) Не подходит для плунжерного фрезерования (2) Количество зубьев (3) C-цилиндрический, W-Weldon 144 ISCAR |
|||||
