145 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.141

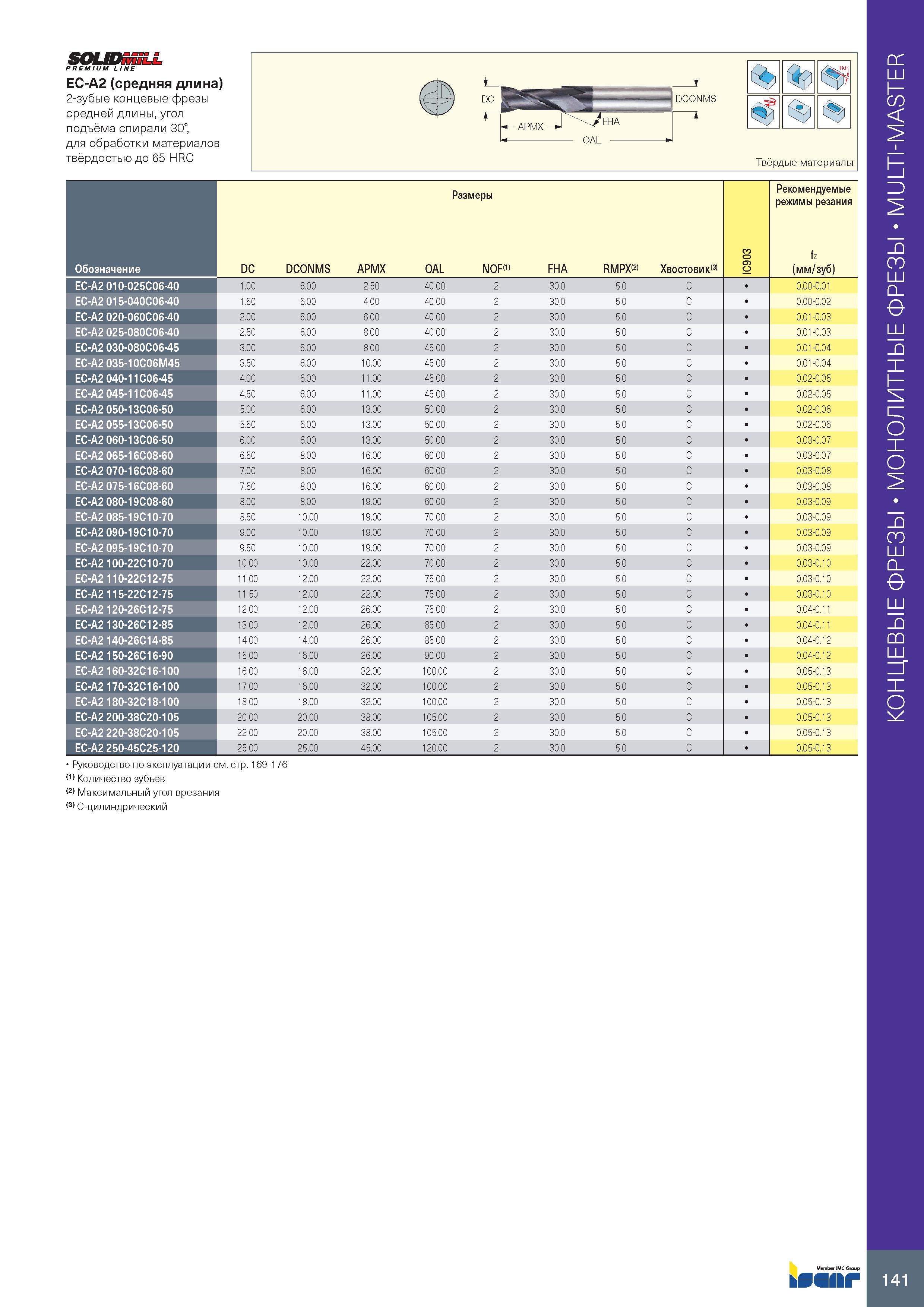

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 141 0145 Lab2u PREMIUM LINE EC-A2 (средняя длина) 2-зубые концевые фрезы средней длины, угол подъёма спирали 30°, для обработки материалов твёрдостью до 65 HRC DC -APMX J\Aha - OAL - Твёрдые материалы Обозначение Размеры IC903 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) EC-A2 010-025C06-40 1.00 6 00 2.50 40.00 2 30.0 5.0 C 0.00-0.01 EC-A2 015-040C06-40 1.50 6 00 4.00 40.00 2 30.0 5.0 C 0.00-0.02 EC-A2 020-060C06-40 2.00 6 00 6.00 40.00 2 30.0 5.0 C 0.01-0.03 EC-A2 025-080C06-40 2.50 6 00 8.00 40.00 2 30.0 5.0 C 0.01-0.03 EC-A2 030-080C06-45 3.00 6 00 8.00 45.00 2 30.0 5.0 C 0.01-0.04 EC-A2 035-10C06M45 3.50 6 00 10.00 45.00 2 30.0 5.0 C 0.01-0.04 EC-A2 040-11C06-45 4.00 6 00 11.00 45.00 2 30.0 5.0 C 0.02-0.05 EC-A2 045-11C06-45 4.50 6 00 11.00 45.00 2 30.0 5.0 C 0.02-0.05 EC-A2 050-13C06-50 5.00 6 00 13.00 50.00 2 30.0 5.0 C 0.02-0.06 EC-A2 055-13C06-50 5.50 6 00 13.00 50.00 2 30.0 5.0 C 0.02-0.06 EC-A2 060-13C06-50 6.00 6 00 13.00 50.00 2 30.0 5.0 C 0.03-0.07 EC-A2 065-16C08-60 6.50 8 00 16.00 60.00 2 30.0 5.0 C 0.03-0.07 EC-A2 070-16C08-60 7.00 8 00 16.00 60.00 2 30.0 5.0 C 0.03-0.08 EC-A2 075-16C08-60 7.50 8 00 16.00 60.00 2 30.0 5.0 C 0.03-0.08 EC-A2 080-19C08-60 8.00 8 00 19.00 60.00 2 30.0 5.0 C 0.03-0.09 EC-A2 085-19C10-70 8.50 10.00 19.00 70.00 2 30.0 5.0 C 0.03-0.09 EC-A2 090-19C10-70 9.00 10.00 19.00 70.00 2 30.0 5.0 C 0.03-0.09 EC-A2 095-19C10-70 9.50 10.00 19.00 70.00 2 30.0 5.0 C 0.03-0.09 EC-A2 100-22C10-70 10.00 10.00 22.00 70.00 2 30.0 5.0 C 0.03-0.10 EC-A2 110-22C12-75 11.00 12.00 22.00 75.00 2 30.0 5.0 C 0.03-0.10 EC-A2 115-22C12-75 11.50 12.00 22.00 75.00 2 30.0 5.0 C 0.03-0.10 EC-A2 120-26C12-75 12.00 12.00 26.00 75.00 2 30.0 5.0 C 0.04-0.11 EC-A2 130-26C12-85 13.00 12.00 26.00 85.00 2 30.0 5.0 C 0.04-0.11 EC-A2 140-26C14-85 14.00 14.00 26.00 85.00 2 30.0 5.0 C 0.04-0.12 EC-A2 150-26C16-90 15.00 16.00 26.00 90.00 2 30.0 5.0 C 0.04-0.12 EC-A2 160-32C16-100 16.00 16.00 32.00 100.00 2 30.0 5.0 C 0.05-0.13 EC-A2 170-32C16-100 17.00 16.00 32.00 100.00 2 30.0 5.0 C 0.05-0.13 EC-A2 180-32C18-100 18.00 18 1.00 32.00 100.00 2 30.0 5.0 C 0.05-0.13 EC-A2 200-38C20-105 20.00 20.00 38.00 105.00 2 30.0 5.0 C 0.05-0.13 EC-A2 220-38C20-105 22.00 20.00 38.00 105.00 2 30.0 5.0 C 0.05-0.13 EC-A2 250-45C25-120 25.00 25.00 45.00 120.00 2 30.0 5.0 C 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический Member JMC Group DCONMS 141 Монолитные концевые фрезы MULTI-MASTER
