Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка (Всего 1188 стр.) |
|||||
144 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.140 |
|||||

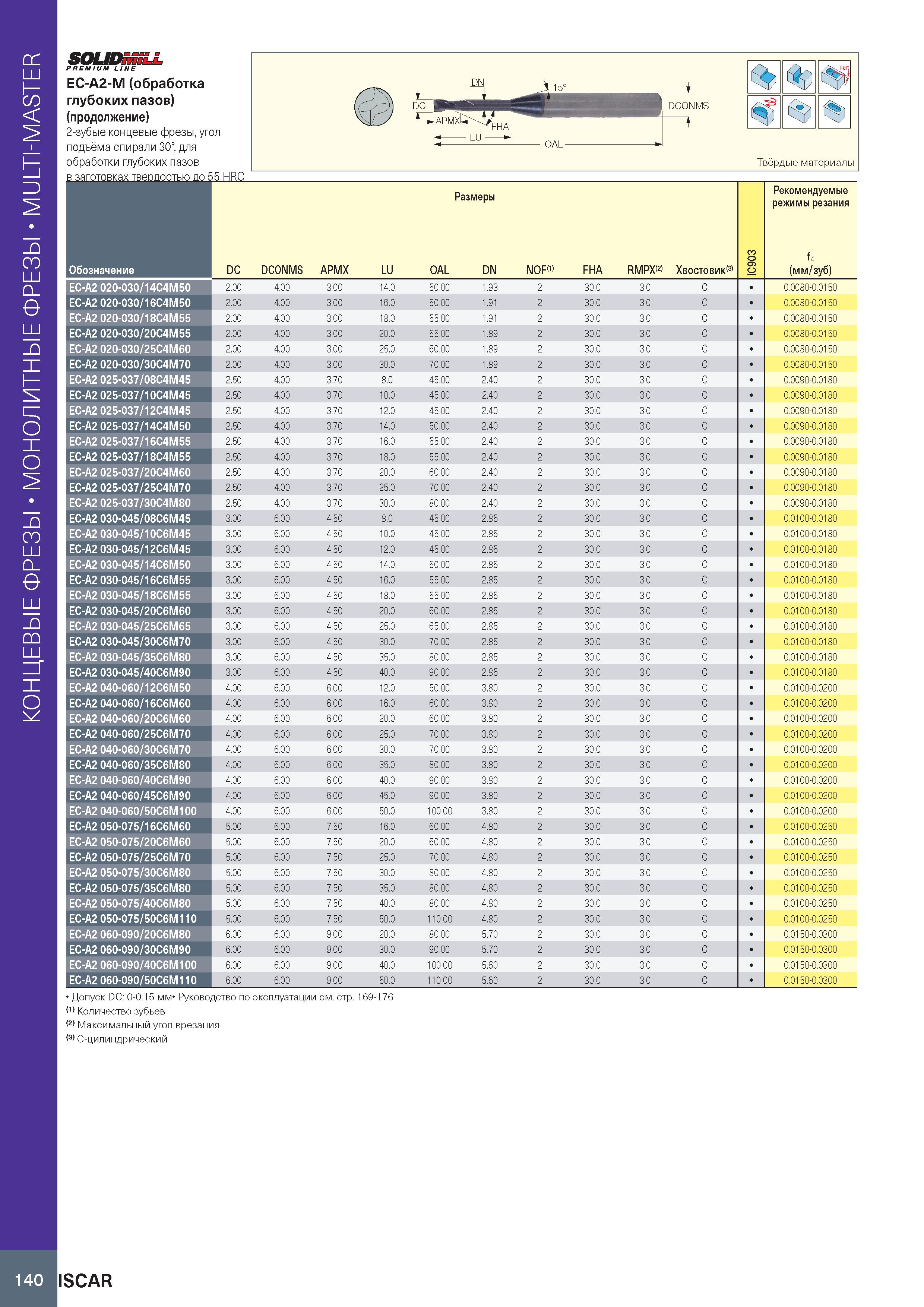

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 140 0144 Lab2u Монолитные концевые фрезы MULTI-MASTER PREMIUM LINE EC-A2-M (обработка глубоких пазов) (продолжение) 2-зубые концевые фрезы, угол подъёма спирали 30°, для обработки глубоких пазов в заготовках твердостью до 55 HRC JH5° ( 55 DCONMS + '5' Твёрдые материалы Обозначение DC DCONMS APMX LU OAL Размеры DN NOF(1) FHA RMPX(2) Хвостовик(3) IC903 Рекомендуемые режимы резания fz (мм/зуб) EC-A2 020-030/14C4M50 2.00 4 00 3.00 14.0 50.00 1.93 2 30.0 3.0 C 0 0080-0.0150 EC-A2 020-030/16C4M50 2.00 4 00 3.00 16.0 50.00 1.91 2 30.0 3.0 C 0 .0080-0.0150 EC-A2 020-030/18C4M55 2.00 4 00 3.00 18.0 55.00 1.91 2 30.0 3.0 C 0 .0080-0.0150 EC-A2 020-030/20C4M55 2.00 4 00 3.00 20.0 55.00 1.89 2 30.0 3.0 C 0 .0080-0.0150 EC-A2 020-030/25C4M60 2.00 4 00 3.00 25.0 60.00 1.89 2 30.0 3.0 C 0 .0080-0.0150 EC-A2 020-030/30C4M70 2.00 4 00 3.00 30.0 70.00 1.89 2 30.0 3.0 C 0 .0080-0.0150 EC-A2 025-037/08C4M45 2.50 4 00 3.70 8.0 45.00 2.40 2 30.0 3.0 C 0 .0090-0.0180 EC-A2 025-037/10C4M45 2.50 4 00 3.70 10.0 45.00 2.40 2 30.0 3.0 C 0 .0090-0.0180 EC-A2 025-037/12C4M45 2.50 4 00 3.70 12.0 45.00 2.40 2 30.0 3.0 C 0 .0090-0.0180 EC-A2 025-037/14C4M50 2.50 4 00 3.70 14.0 50.00 2.40 2 30.0 3.0 C 0 .0090-0.0180 EC-A2 025-037/16C4M55 2.50 4 00 3.70 16.0 55.00 2.40 2 30.0 3.0 C 0 .0090-0.0180 EC-A2 025-037/18C4M55 2.50 4 00 3.70 18.0 55.00 2.40 2 30.0 3.0 C 0 .0090-0.0180 EC-A2 025-037/20C4M60 2.50 4 00 3.70 20.0 60.00 2.40 2 30.0 3.0 C 0 .0090-0.0180 EC-A2 025-037/25C4M70 2.50 4 00 3.70 25.0 70.00 2.40 2 30.0 3.0 C 0 .0090-0.0180 EC-A2 025-037/30C4M80 2.50 4 00 3.70 30.0 80.00 2.40 2 30.0 3.0 C 0 .0090-0.0180 EC-A2 030-045/08C6M45 3.00 6 00 4.50 8.0 45.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 030-045/10C6M45 3.00 6 00 4.50 10.0 45.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 030-045/12C6M45 3.00 6 00 4.50 12.0 45.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 030-045/14C6M50 3.00 6 00 4.50 14.0 50.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 030-045/16C6M55 3.00 6 00 4.50 16.0 55.00 2.85 2 30.0 3.0 C 0 0100-0.0180 EC-A2 030-045/18C6M55 3.00 6 00 4.50 18.0 55.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 030-045/20C6M60 3.00 6 00 4.50 20.0 60.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 030-045/25C6M65 3.00 6 00 4.50 25.0 65.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 030-045/30C6M70 3.00 6 00 4.50 30.0 70.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 030-045/35C6M80 3.00 6 00 4.50 35.0 80.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 030-045/40C6M90 3.00 6 00 4.50 40.0 90.00 2.85 2 30.0 3.0 C 0 .0100-0.0180 EC-A2 040-060/12C6M50 4.00 6 00 6.00 12.0 50.00 3.80 2 30.0 3.0 C 0 .0100-0.0200 EC-A2 040-060/16C6M60 4.00 6 00 6.00 16.0 60.00 3.80 2 30.0 3.0 C 0 .0100-0.0200 EC-A2 040-060/20C6M60 4.00 6 00 6.00 20.0 60.00 3.80 2 30.0 3.0 C 0 .0100-0.0200 EC-A2 040-060/25C6M70 4.00 6 00 6.00 25.0 70.00 3.80 2 30.0 3.0 C 0 .0100-0.0200 EC-A2 040-060/30C6M70 4.00 6 00 6.00 30.0 70.00 3.80 2 30.0 3.0 C 0 .0100-0.0200 EC-A2 040-060/35C6M80 4.00 6 00 6.00 35.0 80.00 3.80 2 30.0 3.0 C 0 .0100-0.0200 EC-A2 040-060/40C6M90 4.00 6 00 6.00 40.0 90.00 3.80 2 30.0 3.0 C 0 .0100-0.0200 EC-A2 040-060/45C6M90 4.00 6 00 6.00 45.0 90.00 3.80 2 30.0 3.0 C 0 .0100-0.0200 EC-A2 040-060/50C6M100 4.00 6 00 6.00 50.0 100.00 3.80 2 30.0 3.0 C 0 .0100-0.0200 EC-A2 050-075/16C6M60 5.00 6 00 7.50 16.0 60.00 4.80 2 30.0 3.0 C 0 .0100-0.0250 EC-A2 050-075/20C6M60 5.00 6 00 7.50 20.0 60.00 4.80 2 30.0 3.0 C 0 .0100-0.0250 EC-A2 050-075/25C6M70 5.00 6 00 7.50 25.0 70.00 4.80 2 30.0 3.0 C 0 .0100-0.0250 EC-A2 050-075/30C6M80 5.00 6 00 7.50 30.0 80.00 4.80 2 30.0 3.0 C 0 .0100-0.0250 EC-A2 050-075/35C6M80 5.00 6 00 7.50 35.0 80.00 4.80 2 30.0 3.0 C 0 .0100-0.0250 EC-A2 050-075/40C6M80 5.00 6 00 7.50 40.0 80.00 4.80 2 30.0 3.0 C 0 .0100-0.0250 EC-A2 050-075/50C6M110 5.00 6 00 7.50 50.0 110.00 4.80 2 30.0 3.0 C 0 .0100-0.0250 EC-A2 060-090/20C6M80 6.00 6 00 9.00 20.0 80.00 5.70 2 30.0 3.0 C 0 .0150-0.0300 EC-A2 060-090/30C6M90 6.00 6 00 9.00 30.0 90.00 5.70 2 30.0 3.0 C 0 .0150-0.0300 EC-A2 060-090/40C6M100 6.00 6 00 9.00 40.0 100.00 5.60 2 30.0 3.0 C 0 .0150-0.0300 EC-A2 060-090/50C6M110 6.00 6 00 9.00 50.0 110.00 5.60 2 30.0 3.0 C 0 0150-0.0300 Допуск DC: 0-0.15 мм Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический ISCAR 140 |
|||||
