141 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.137 |
|||||

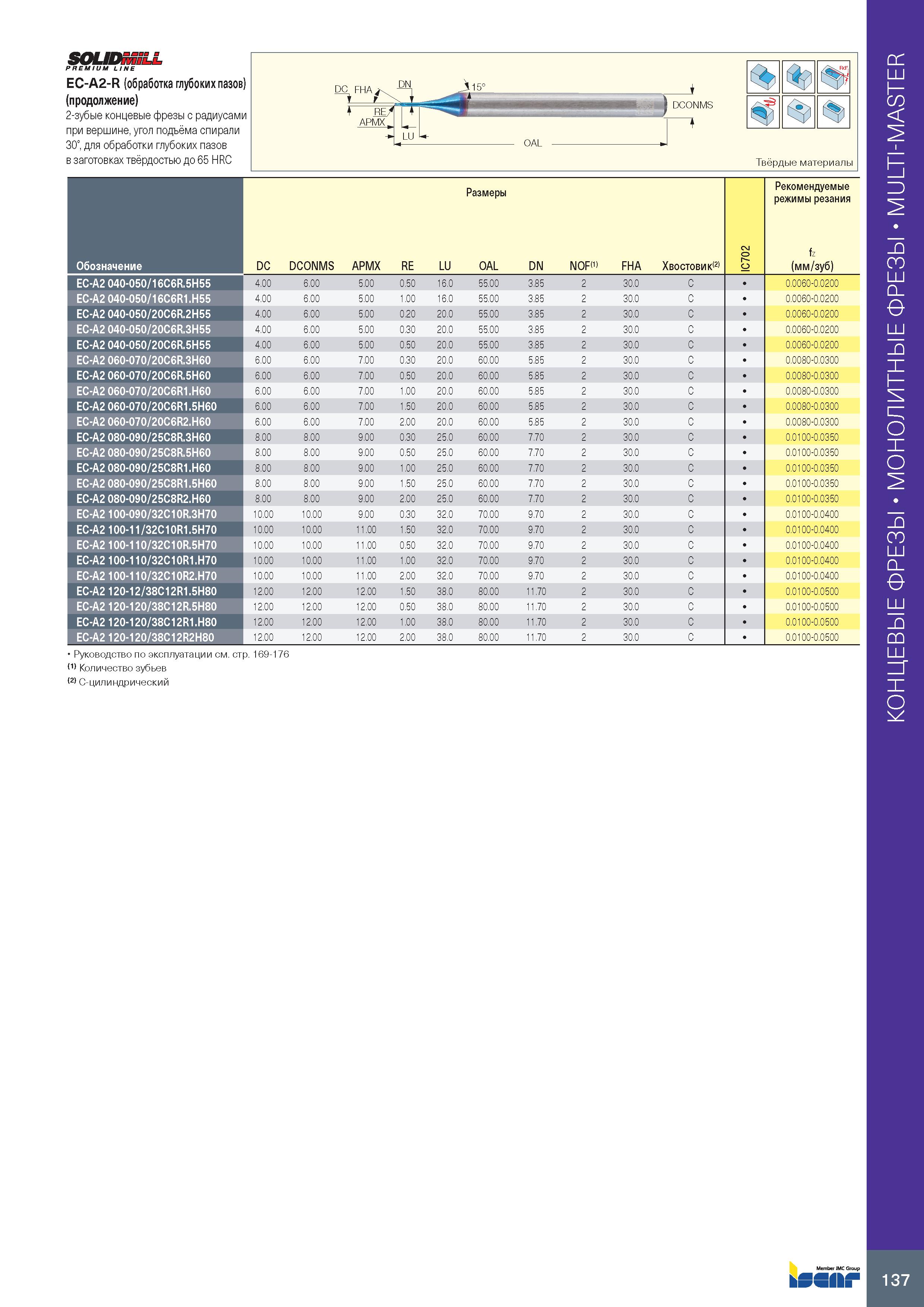

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 137 0141 Lab2u PREMIUM LINE EC-A2-R (обработка глубоких пазов) (продолжение) 2-зубые концевые фрезы с радиусами при вершине, угол подъёма спирали 30°, для обработки глубоких пазов в заготовках твёрдостью до 65 HRC DC FHA DCONMS г , Твёрдые материалы Размеры IC702 Рекомендуемые режимы резания fz (мм/зуб) Обозначение DC DCONMS APMX RE LU OAL DN NOF(1) FHA Хвостовик EC-A2 040-050/16C6R.5H55 4 00 6 00 5.00 0.50 16.0 55.00 3.85 2 30.0 C 0 0060-0.0200 EC-A2 040-050/16C6R1.H55 4 00 6 00 5.00 1.00 16.0 55.00 3.85 2 30.0 C 0 .0060-0.0200 EC-A2 040-050/20C6R.2H55 4 00 6 00 5.00 0.20 20.0 55.00 3.85 2 30.0 C 0 .0060-0.0200 EC-A2 040-050/20C6R.3H55 4 00 6 00 5.00 0.30 20.0 55.00 3.85 2 30.0 C 0 .0060-0.0200 EC-A2 040-050/20C6R.5H55 4 00 6 00 5.00 0.50 20.0 55.00 3.85 2 30.0 C 0 .0060-0.0200 EC-A2 060-070/20C6R.3H60 6 00 6 00 7.00 0.30 20.0 60.00 5.85 2 30.0 C 0 .0080-0.0300 EC-A2 060-070/20C6R.5H60 6 00 6 00 7.00 0.50 20.0 60.00 5.85 2 30.0 C 0 .0080-0.0300 EC-A2 060-070/20C6R1.H60 6 00 6 00 7.00 1.00 20.0 60.00 5.85 2 30.0 C 0 .0080-0.0300 EC-A2 060-070/20C6R1.5H60 6 00 6 00 7.00 1.50 20.0 60.00 5.85 2 30.0 C 0 0080-0.0300 EC-A2 060-070/20C6R2.H60 6 00 6 00 7.00 2.00 20.0 60.00 5.85 2 30.0 C 0 .0080-0.0300 EC-A2 080-090/25C8R.3H60 8 00 8 00 9.00 0.30 25.0 60.00 7.70 2 30.0 C 0 .0100-0.0350 EC-A2 080-090/25C8R.5H60 8 00 8 00 9.00 0.50 25.0 60.00 7.70 2 30.0 C 0 .0100-0.0350 EC-A2 080-090/25C8R1.H60 8 00 8 00 9.00 1.00 25.0 60.00 7.70 2 30.0 C 0 .0100-0.0350 EC-A2 080-090/25C8R1.5H60 8 00 8 00 9.00 1.50 25.0 60.00 7.70 2 30.0 C 0 .0100-0.0350 EC-A2 080-090/25C8R2.H60 8 00 8 00 9.00 2.00 25.0 60.00 7.70 2 30.0 C 0 .0100-0.0350 EC-A2 100-090/32C10R.3H70 10.00 10.00 9.00 0.30 32.0 70.00 9.70 2 30.0 C 0 .0100-0.0400 EC-A2 100-11/32C10R1.5H70 10.00 10.00 11.00 1.50 32.0 70.00 9.70 2 30.0 C 0 .0100-0.0400 EC-A2 100-110/32C10R.5H70 10.00 10.00 11.00 0.50 32.0 70.00 9.70 2 30.0 C 0 .0100-0.0400 EC-A2 100-110/32C10R1.H70 10.00 10.00 11.00 1.00 32.0 70.00 9.70 2 30.0 C 0 .0100-0.0400 EC-A2 100-110/32C10R2.H70 10.00 10.00 11.00 2.00 32.0 70.00 9.70 2 30.0 C 0 .0100-0.0400 EC-A2 120-12/38C12R1.5H80 12.00 12.00 12.00 1.50 38.0 80.00 11.70 2 30.0 C 0 .0100-0.0500 EC-A2 120-120/38C12R.5H80 12.00 12.00 12.00 0.50 38.0 80.00 11.70 2 30.0 C 0 .0100-0.0500 EC-A2 120-120/38C12R1.H80 12.00 12.00 12.00 1.00 38.0 80.00 11.70 2 30.0 C 0 .0100-0.0500 EC-A2 120-120/38C12R2H80 12.00 12.00 12.00 2.00 38.0 80.00 11.70 2 30.0 C 0 0100-0.0500 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический Member JMC Group Монолитные концевые фрезы MULTI-MASTER |
|||||
