140 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.136

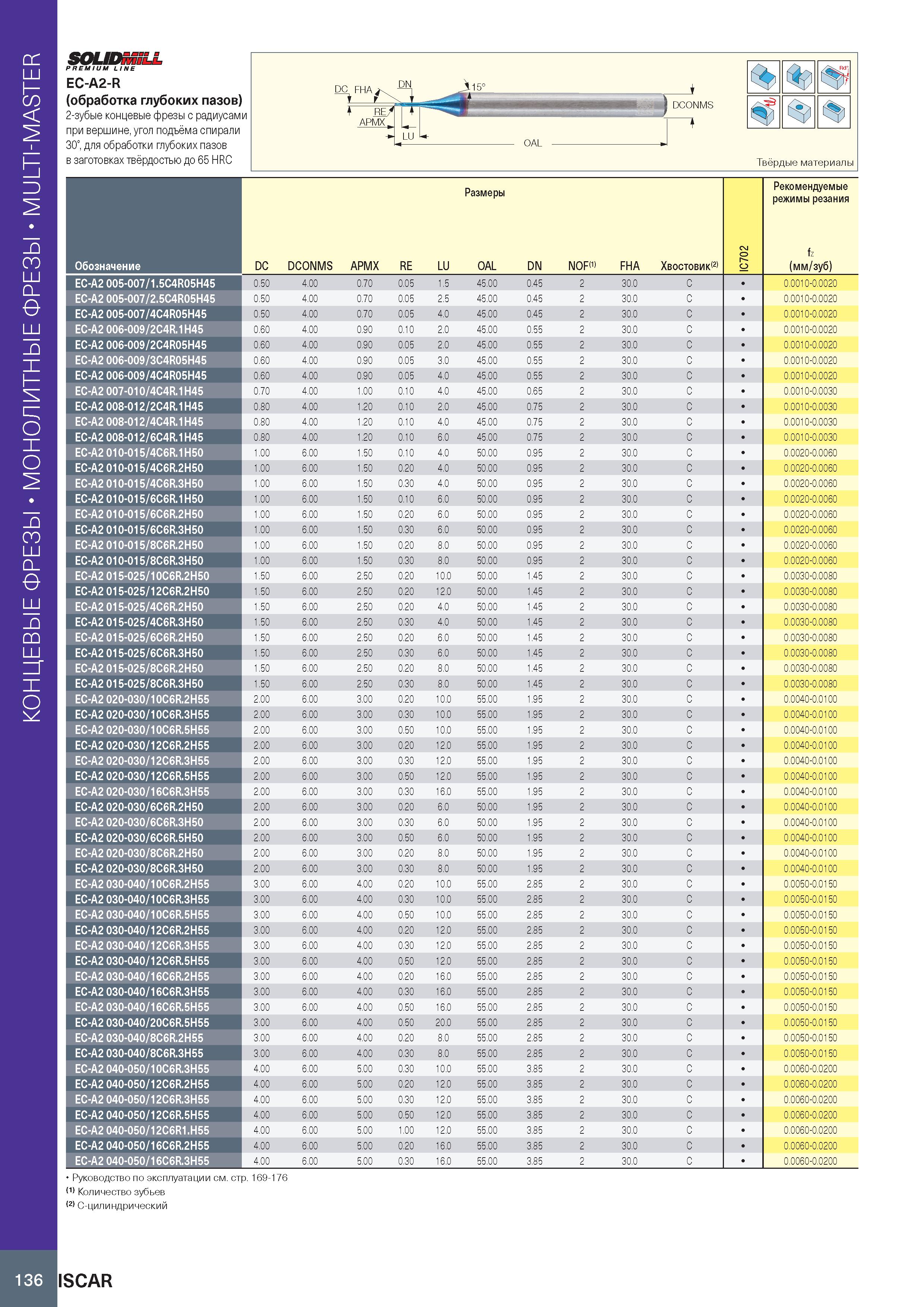

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 136 0140 Lab2u Монолитные концевые фрезы MULTI-MASTER PREMIUM LINE EC-A2-R (обработка глубоких пазов) 2-зубые концевые фрезы с радиусами при вершине, угол подъёма спирали 30°, для обработки глубоких пазов в заготовках твёрдостью до 65 HRC DN t RE/ I APMX, L LU 15° DCONMS OAL Твёрдые материалы Руководство по эксплуатации см. стр. 169-1 (1) Количество зубьев (2) C-цилиндрический Размеры IC702 Рекомендуемые режимы резания fz (мм/зуб) Обозначение DC DCONMS APMX RE LU OAL DN NOF(1) FHA Хвостовик EC-A2 005-007/1.5C4R05H45 0.50 4 00 0.70 0.05 1.5 45.00 0.45 2 30.0 C 0 0010-0 .0020 EC-A2 005-007/2.5C4R05H45 0.50 4 00 0.70 0.05 2.5 45.00 0.45 2 30.0 C 0 0010-0 .0020 EC-A2 005-007/4C4R05H45 0.50 4 00 0.70 0.05 4.0 45.00 0.45 2 30.0 C 0 0010-0 .0020 EC-A2 006-009/2C4R.1H45 0.60 4 00 0.90 0.10 2.0 45.00 0.55 2 30.0 C 0 0010-0 .0020 EC-A2 006-009/2C4R05H45 0.60 4 00 0.90 0.05 2.0 45.00 0.55 2 30.0 C 0 0010-0 .0020 EC-A2 006-009/3C4R05H45 0.60 4 00 0.90 0.05 3.0 45.00 0.55 2 30.0 C 0 0010-0 .0020 EC-A2 006-009/4C4R05H45 0.60 4 00 0.90 0.05 4.0 45.00 0.55 2 30.0 C 0 0010-0 .0020 EC-A2 007-010/4C4R.1H45 0.70 4 00 1.00 0.10 4.0 45.00 0.65 2 30.0 C 0 0010-0 .0030 EC-A2 008-012/2C4R.1H45 0.80 4 00 1.20 0.10 2.0 45.00 0.75 2 30.0 C 0 0010-0 .0030 EC-A2 008-012/4C4R.1H45 0.80 4 00 1.20 0.10 4.0 45.00 0.75 2 30.0 C 0 0010-0 .0030 EC-A2 008-012/6C4R.1H45 0.80 4 00 1.20 0.10 6.0 45.00 0.75 2 30.0 C 0 0010-0 .0030 EC-A2 010-015/4C6R.1H50 1.00 6 00 1.50 0.10 4.0 50.00 0.95 2 30.0 C 0 .0020-0 .0060 EC-A2 010-015/4C6R.2H50 1.00 6 00 1.50 0.20 4.0 50.00 0.95 2 30.0 C 0 .0020-0 .0060 EC-A2 010-015/4C6R.3H50 1.00 6 00 1.50 0.30 4.0 50.00 0.95 2 30.0 C 0 .0020-0 .0060 EC-A2 010-015/6C6R.1H50 1.00 6 00 1.50 0.10 6.0 50.00 0.95 2 30.0 C 0 .0020-0 .0060 EC-A2 010-015/6C6R.2H50 1.00 6 00 1.50 0.20 6.0 50.00 0.95 2 30.0 C 0 .0020-0 .0060 EC-A2 010-015/6C6R.3H50 1.00 6 00 1.50 0.30 6.0 50.00 0.95 2 30.0 C 0 .0020-0 .0060 EC-A2 010-015/8C6R.2H50 1.00 6 00 1.50 0.20 8.0 50.00 0.95 2 30.0 C 0 .0020-0 .0060 EC-A2 010-015/8C6R.3H50 1.00 6 00 1.50 0.30 8.0 50.00 0.95 2 30.0 C 0 .0020-0 .0060 EC-A2 015-025/10C6R.2H50 1.50 6 00 2.50 0.20 10.0 50.00 1.45 2 30.0 C 0 .0030-0 .0080 EC-A2 015-025/12C6R.2H50 1.50 6 00 2.50 0.20 12.0 50.00 1.45 2 30.0 C 0 .0030-0 .0080 EC-A2 015-025/4C6R.2H50 1.50 6 00 2.50 0.20 4.0 50.00 1.45 2 30.0 C 0 .0030-0 .0080 EC-A2 015-025/4C6R.3H50 1.50 6 00 2.50 0.30 4.0 50.00 1.45 2 30.0 C 0 .0030-0 .0080 EC-A2 015-025/6C6R.2H50 1.50 6 00 2.50 0.20 6.0 50.00 1.45 2 30.0 C 0 .0030-0 .0080 EC-A2 015-025/6C6R.3H50 1.50 6 00 2.50 0.30 6.0 50.00 1.45 2 30.0 C 0 .0030-0 .0080 EC-A2 015-025/8C6R.2H50 1.50 6 00 2.50 0.20 8.0 50.00 1.45 2 30.0 C 0 0030-0 .0080 EC-A2 015-025/8C6R.3H50 1.50 6 00 2.50 0.30 8.0 50.00 1.45 2 30.0 C 0 .0030-0 .0080 EC-A2 020-030/10C6R.2H55 2.00 6 00 3.00 0.20 10.0 55.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/10C6R.3H55 2.00 6 00 3.00 0.30 10.0 55.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/10C6R.5H55 2.00 6 00 3.00 0.50 10.0 55.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/12C6R.2H55 2.00 6 00 3.00 0.20 12.0 55.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/12C6R.3H55 2.00 6 00 3.00 0.30 12.0 55.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/12C6R.5H55 2.00 6 00 3.00 0.50 12.0 55.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/16C6R.3H55 2.00 6 00 3.00 0.30 16.0 55.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/6C6R.2H50 2.00 6 00 3.00 0.20 6.0 50.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/6C6R.3H50 2.00 6 00 3.00 0.30 6.0 50.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/6C6R.5H50 2.00 6 00 3.00 0.50 6.0 50.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/8C6R.2H50 2.00 6 00 3.00 0.20 8.0 50.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 020-030/8C6R.3H50 2.00 6 00 3.00 0.30 8.0 50.00 1.95 2 30.0 C 0 .0040-0 0100 EC-A2 030-040/10C6R.2H55 3.00 6 00 4.00 0.20 10.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/10C6R.3H55 3.00 6 00 4.00 0.30 10.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/10C6R.5H55 3.00 6 00 4.00 0.50 10.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/12C6R.2H55 3.00 6 00 4.00 0.20 12.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/12C6R.3H55 3.00 6 00 4.00 0.30 12.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/12C6R.5H55 3.00 6 00 4.00 0.50 12.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/16C6R.2H55 3.00 6 00 4.00 0.20 16.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/16C6R.3H55 3.00 6 00 4.00 0.30 16.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/16C6R.5H55 3.00 6 00 4.00 0.50 16.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/20C6R.5H55 3.00 6 00 4.00 0.50 20.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/8C6R.2H55 3.00 6 00 4.00 0.20 8.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 030-040/8C6R.3H55 3.00 6 00 4.00 0.30 8.0 55.00 2.85 2 30.0 C 0 .0050-0 0150 EC-A2 040-050/10C6R.3H55 4.00 6 00 5.00 0.30 10.0 55.00 3.85 2 30.0 C 0 .0060-0 .0200 EC-A2 040-050/12C6R.2H55 4.00 6 00 5.00 0.20 12.0 55.00 3.85 2 30.0 C 0 .0060-0 .0200 EC-A2 040-050/12C6R.3H55 4.00 6 00 5.00 0.30 12.0 55.00 3.85 2 30.0 C 0 .0060-0 .0200 EC-A2 040-050/12C6R.5H55 4.00 6 00 5.00 0.50 12.0 55.00 3.85 2 30.0 C 0 .0060-0 .0200 EC-A2 040-050/12C6R1.H55 4.00 6 00 5.00 1.00 12.0 55.00 3.85 2 30.0 C 0 .0060-0 .0200 EC-A2 040-050/16C6R.2H55 4.00 6 00 5.00 0.20 16.0 55.00 3.85 2 30.0 C 0 .0060-0 .0200 EC-A2 040-050/16C6R.3H55 4.00 6 00 5.00 0.30 16.0 55.00 3.85 2 30.0 C 0 0060-0 .0200 ISCAR
