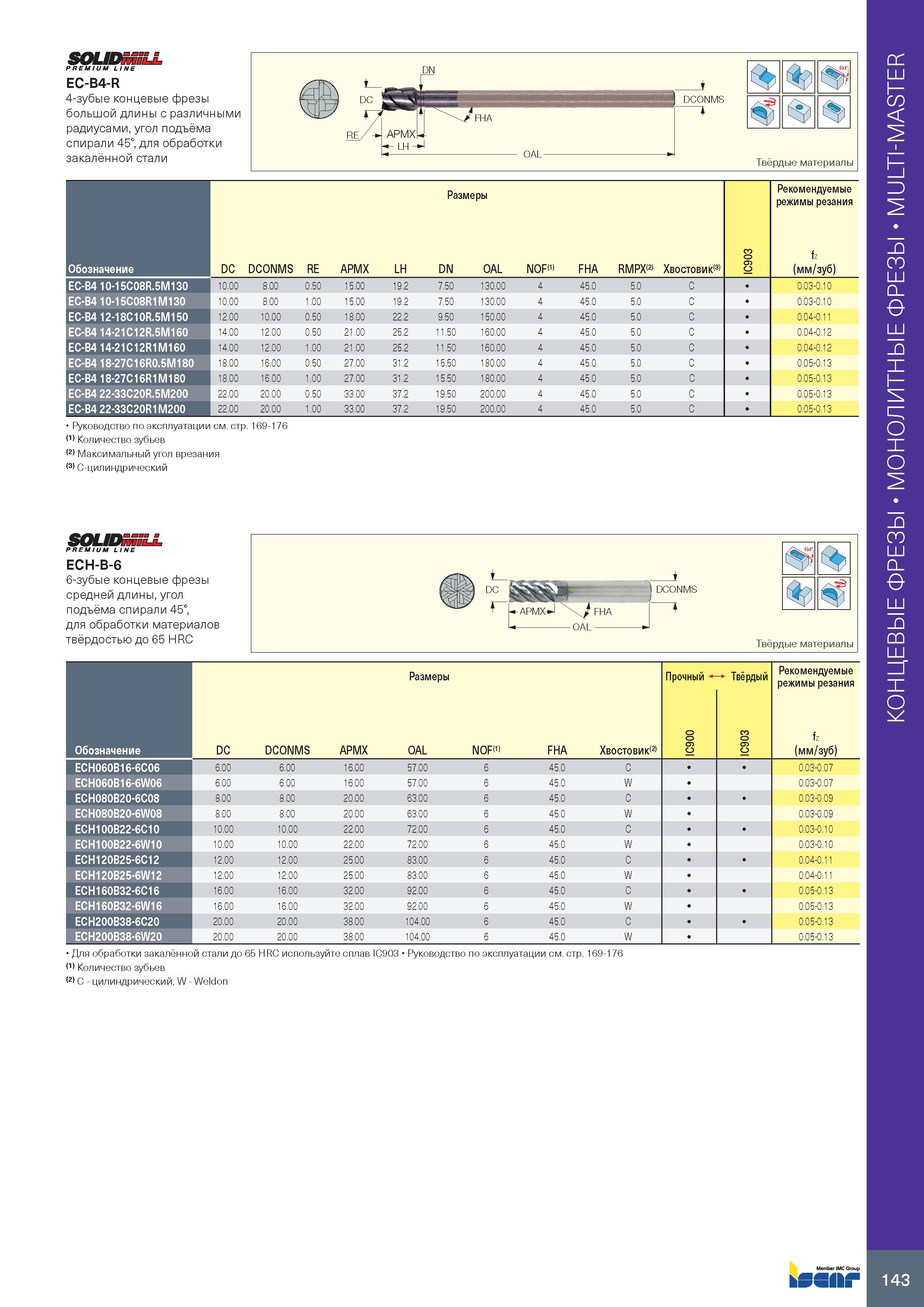

SOLIDSwilLL PREMIUM LINE EC-B4-R 4-зубые концевые фрезы большой длины с различными радиусами, угол подъёма спирали 45°, для обработки закалённой стали Обозначение Размеры IC903 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS RE APMX LH DN OAL NOF(1) FHA RMPX(2) Хвостовик(3) EC-B4 10-15C08R.5M130 10.00 8.00 0.50 15.00 19.2 7.50 130.00 4 45.0 5.0 C 0.03-0.10 EC-B4 10-15C08R1M130 10.00 8.00 1.00 15.00 19.2 7.50 130.00 4 45.0 5.0 C 0.03-0.10 EC-B4 12-18C10R.5M150 12.00 10.00 0.50 18.00 22.2 9.50 150.00 4 45.0 5.0 C 0.04-0.11 EC-B4 14-21C12R.5M160 14.00 12.00 0.50 21.00 25.2 11.50 160.00 4 45.0 5.0 C 0.04-0.12 EC-B4 14-21C12R1M160 14.00 12.00 1.00 21.00 25.2 11.50 160.00 4 45.0 5.0 C 0.04-0.12 EC-B4 18-27C16R0.5M180 18.00 16.00 0.50 27.00 31.2 15.50 180.00 4 45.0 5.0 C 0.05-0.13 EC-B4 18-27C16R1M180 18.00 16.00 1.00 27.00 31.2 15.50 180.00 4 45.0 5.0 C 0.05-0.13 EC-B4 22-33C20R.5M200 22.00 20.00 0.50 33.00 37.2 19.50 200.00 4 45.0 5.0 C 0.05-0.13 EC-B4 22-33C20R1M200 22.00 20.00 1.00 33.00 37.2 19.50 200.00 4 45.0 5.0 C 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический PREMIUM L INE ECH-B-6 6-зубые концевые фрезы средней длины, угол подъёма спирали 45°, для обработки материалов твёрдостью до 65 HRC DCONMS Ф Твёрдые материалы Размеры Прочный Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOF(1) FHA Хвостовик 0 0 9 IC со 0 9 IC fz (мм/зуб) ECH060B16-6C06 6.00 6.00 16.00 57.00 6 45.0 C 0.03-0.07 ECH060B16-6W06 6.00 6.00 16.00 57.00 6 45.0 W 0.03-0.07 ECH080B20-6C08 8.00 8.00 20.00 63.00 6 45.0 C 0.03-0.09 ECH080B20-6W08 8.00 8.00 20.00 63.00 6 45.0 W 0.03-0.09 ECH100B22-6C10 10.00 10.00 22.00 72.00 6 45.0 C 0.03-0.10 ECH100B22-6W10 10.00 10.00 22.00 72.00 6 45.0 W 0.03-0.10 ECH120B25-6C12 12.00 12.00 25.00 83.00 6 45.0 C 0.04-0.11 ECH120B25-6W12 12.00 12.00 25.00 83.00 6 45.0 W 0.04-0.11 ECH160B32-6C16 16.00 16.00 32.00 92.00 6 45.0 C 0.05-0.13 ECH160B32-6W16 16.00 16.00 32.00 92.00 6 45.0 W 0.05-0.13 ECH200B38-6C20 20.00 20.00 38.00 104.00 6 45.0 C 0.05-0.13 ECH200B38-6W20 20.00 20.00 38.00 104.00 6 45.0 W 0.05-0.13 Для обработки закалённой стали до 65 HRC используйте сплав IC903 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C - цилиндрический, W - Weldon kSSIir 143 Монолитные концевые фрезы MULTI-MASTER
