146 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.142

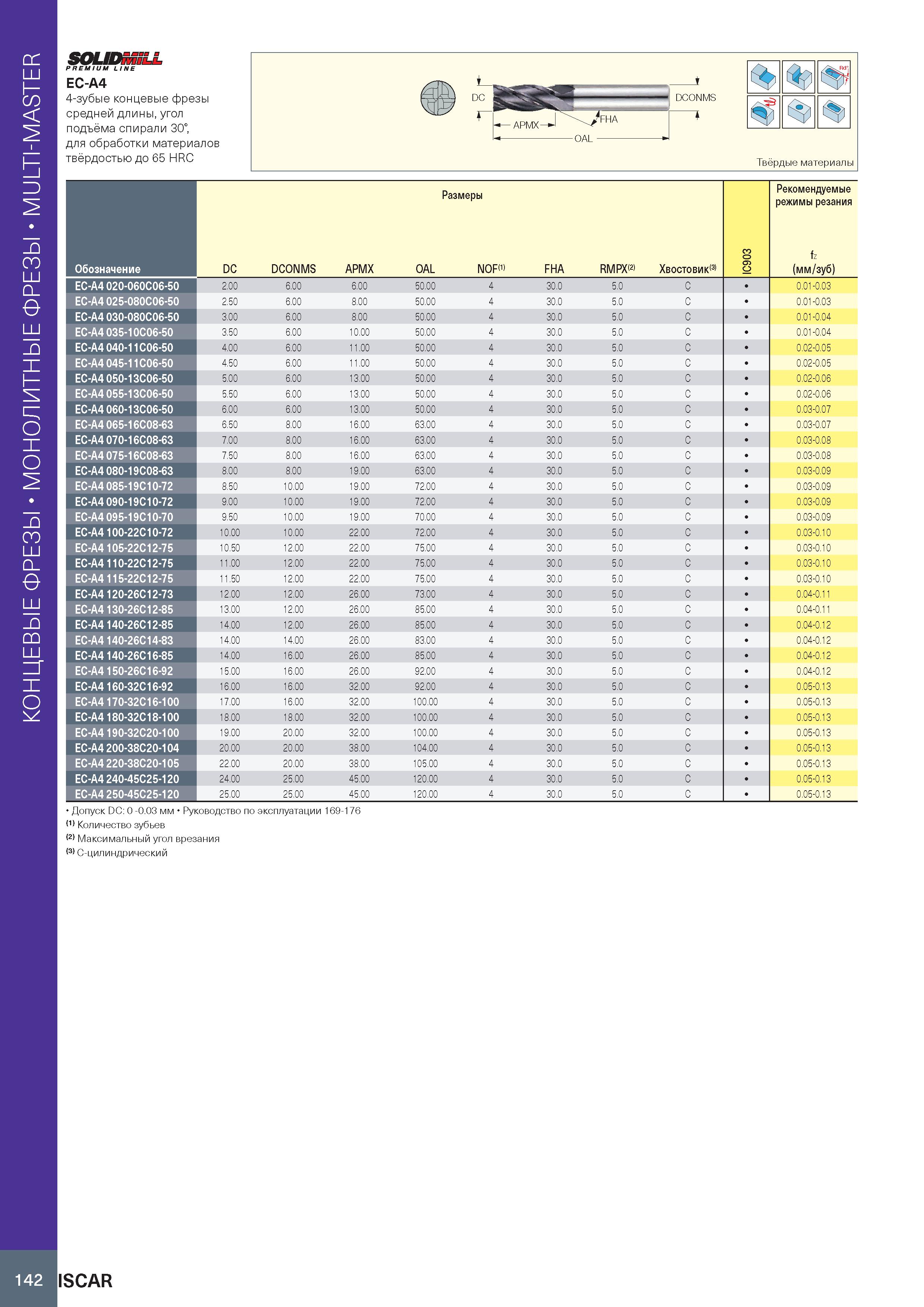

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 142 0146 Lab2u Монолитные концевые фрезы MULTI-MASTER PREMIUM LINE EC-A4 4-зубые концевые фрезы средней длины, угол подъёма спирали 30°, для обработки материалов твёрдостью до 65 HRC DC DCONMS -APMX 'FHA -OAL - Твёрдые материалы Обозначение Размеры IC903 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) EC-A4 020-060C06-50 2.00 6 00 6.00 50.00 4 30.0 5.0 C 0.01-0.03 EC-A4 025-080C06-50 2.50 6 .00 8.00 50.00 4 30.0 5.0 C 0.01-0.03 EC-A4 030-080C06-50 3.00 6 .00 8.00 50.00 4 30.0 5.0 C 0.01-0.04 EC-A4 035-10C06-50 3.50 6 .00 10.00 50.00 4 30.0 5.0 C 0.01-0.04 EC-A4 040-11C06-50 4.00 6 .00 11.00 50.00 4 30.0 5.0 C 0.02-0.05 EC-A4 045-11C06-50 4.50 6 .00 11.00 50.00 4 30.0 5.0 C 0.02-0.05 EC-A4 050-13C06-50 5.00 6 .00 13.00 50.00 4 30.0 5.0 C 0.02-0.06 EC-A4 055-13C06-50 5.50 6 .00 13.00 50.00 4 30.0 5.0 C 0.02-0.06 EC-A4 060-13C06-50 6.00 6 .00 13.00 50.00 4 30.0 5.0 C 0.03-0.07 EC-A4 065-16C08-63 6.50 8 .00 16.00 63.00 4 30.0 5.0 C 0.03-0.07 EC-A4 070-16C08-63 7.00 8 .00 16.00 63.00 4 30.0 5.0 C 0.03-0.08 EC-A4 075-16C08-63 7.50 8 .00 16.00 63.00 4 30.0 5.0 C 0.03-0.08 EC-A4 080-19C08-63 8.00 8 .00 19.00 63.00 4 30.0 5.0 C 0.03-0.09 EC-A4 085-19C10-72 8.50 10.00 19.00 72.00 4 30.0 5.0 C 0.03-0.09 EC-A4 090-19C10-72 9.00 10.00 19.00 72.00 4 30.0 5.0 C 0.03-0.09 EC-A4 095-19C10-70 9.50 10.00 19.00 70.00 4 30.0 5.0 C 0.03-0.09 EC-A4 100-22C10-72 10.00 10.00 22.00 72.00 4 30.0 5.0 C 0.03-0.10 EC-A4 105-22C12-75 10.50 12.00 22.00 75.00 4 30.0 5.0 C 0.03-0.10 EC-A4 110-22C12-75 11.00 12.00 22.00 75.00 4 30.0 5.0 C 0.03-0.10 EC-A4 115-22C12-75 11.50 12.00 22.00 75.00 4 30.0 5.0 C 0.03-0.10 EC-A4 120-26C12-73 12.00 12.00 26.00 73.00 4 30.0 5.0 C 0.04-0.11 EC-A4 130-26C12-85 13.00 12.00 26.00 85.00 4 30.0 5.0 C 0.04-0.11 EC-A4 140-26C12-85 14.00 12.00 26.00 85.00 4 30.0 5.0 C 0.04-0.12 EC-A4 140-26C14-83 14.00 14.00 26.00 83.00 4 30.0 5.0 C 0.04-0.12 EC-A4 140-26C16-85 14.00 16.00 26.00 85.00 4 30.0 5.0 C 0.04-0.12 EC-A4 150-26C16-92 15.00 16.00 26.00 92.00 4 30.0 5.0 C 0.04-0.12 EC-A4 160-32C16-92 16.00 16.00 32.00 92.00 4 30.0 5.0 C 0.05-0.13 EC-A4 170-32C16-100 17.00 16.00 32.00 100.00 4 30.0 5.0 C 0.05-0.13 EC-A4 180-32C18-100 18.00 18 .00 32.00 100.00 4 30.0 5.0 C 0.05-0.13 EC-A4 190-32C20-100 19.00 20.00 32.00 100.00 4 30.0 5.0 C 0.05-0.13 EC-A4 200-38C20-104 20.00 20.00 38.00 104.00 4 30.0 5.0 C 0.05-0.13 EC-A4 220-38C20-105 22.00 20.00 38.00 105.00 4 30.0 5.0 C 0.05-0.13 EC-A4 240-45C25-120 24.00 25.00 45.00 120.00 4 30.0 5.0 C 0.05-0.13 EC-A4 250-45C25-120 25.00 25.00 45.00 120.00 4 30.0 5.0 C 0.05-0.13 Допуск DC: 0 -0.03 мм Руководство по эксплуатации 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический ISCAR 142
