151 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.147

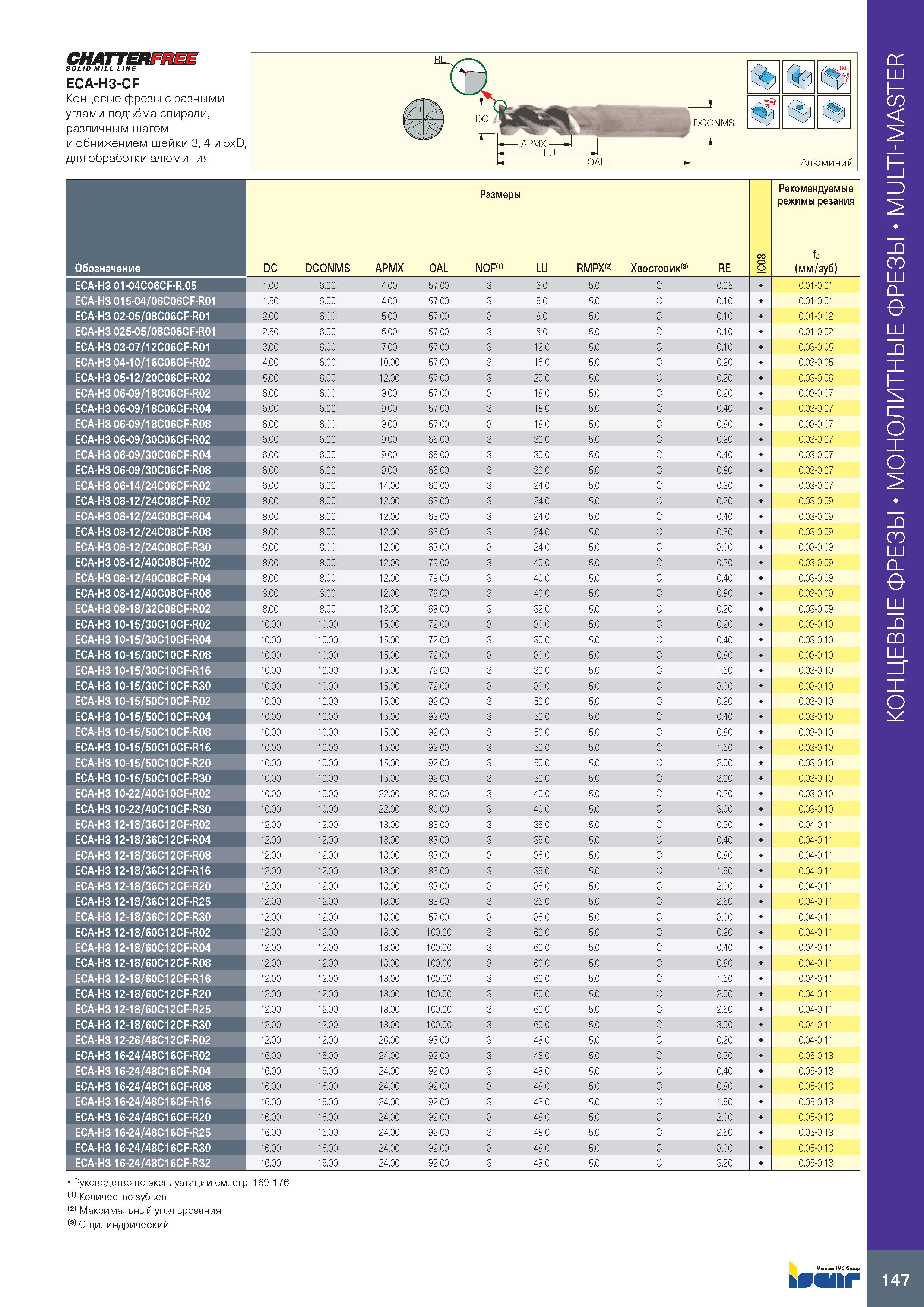

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 147 0151 Lab2u CHATTERFREE SOLID MILL LINE ECA-H3-CF Концевые фрезы с разными углами подъёма спирали, различным шагом и обнижением шейки 3, 4 и 5xD, для обработки алюминия DCONMS -— APMX- 1 1- LU -J OAL -J Алюминий Размеры CO 0 IC Рекомендуемые режимы резания fz (мм/зуб) Обозначение DC DCONMS APMX OAL NOF(1) LU RMPX(2) Хвостовик(3) RE ECA-H3 01-04C06CF-R.05 1.00 6 00 4.00 57.00 3 6.0 5.0 C 0.05 0.01-0.01 ECA-H3 015-04/06C06CF-R01 1.50 6 .00 4.00 57.00 3 6.0 5.0 C 0.10 0.01-0.01 ECA-H3 02-05/08C06CF-R01 2.00 6 .00 5.00 57.00 3 8.0 5.0 C 0.10 0.01-0.02 ECA-H3 025-05/08C06CF-R01 2.50 6 .00 5.00 57.00 3 8.0 5.0 C 0.10 0.01-0.02 ECA-H3 03-07/12C06CF-R01 3.00 6 .00 7.00 57.00 3 12.0 5.0 C 0.10 0.03-0.05 ECA-H3 04-10/16C06CF-R02 4.00 6 .00 10.00 57.00 3 16.0 5.0 C 0.20 0.03-0.05 ECA-H3 05-12/20C06CF-R02 5.00 6 .00 12.00 57.00 3 20.0 5.0 C 0.20 0.03-0.06 ECA-H3 06-09/18C06CF-R02 6.00 6 .00 9.00 57.00 3 18.0 5.0 C 0.20 0.03-0.07 ECA-H3 06-09/18C06CF-R04 6.00 6 .00 9.00 57.00 3 18.0 5.0 C 0.40 0.03-0.07 ECA-H3 06-09/18C06CF-R08 6.00 6 .00 9.00 57.00 3 18.0 5.0 C 0.80 0.03-0.07 ECA-H3 06-09/30C06CF-R02 6.00 6 .00 9.00 65.00 3 30.0 5.0 C 0.20 0.03-0.07 ECA-H3 06-09/30C06CF-R04 6.00 6 .00 9.00 65.00 3 30.0 5.0 C 0.40 0.03-0.07 ECA-H3 06-09/30C06CF-R08 6.00 6 .00 9.00 65.00 3 30.0 5.0 C 0.80 0.03-0.07 ECA-H3 06-14/24C06CF-R02 6.00 6 .00 14.00 60.00 3 24.0 5.0 C 0.20 0.03-0.07 ECA-H3 08-12/24C08CF-R02 8.00 8 .00 12.00 63.00 3 24.0 5.0 C 0.20 0.03-0.09 ECA-H3 08-12/24C08CF-R04 8.00 8 .00 12.00 63.00 3 24.0 5.0 C 0.40 0.03-0.09 ECA-H3 08-12/24C08CF-R08 8.00 8 .00 12.00 63.00 3 24.0 5.0 C 0.80 0.03-0.09 ECA-H3 08-12/24C08CF-R30 8.00 8 .00 12.00 63.00 3 24.0 5.0 C 3.00 0.03-0.09 ECA-H3 08-12/40C08CF-R02 8.00 8 .00 12.00 79.00 3 40.0 5.0 C 0.20 0.03-0.09 ECA-H3 08-12/40C08CF-R04 8.00 8 .00 12.00 79.00 3 40.0 5.0 C 0.40 0.03-0.09 ECA-H3 08-12/40C08CF-R08 8.00 8 .00 12.00 79.00 3 40.0 5.0 C 0.80 0.03-0.09 ECA-H3 08-18/32C08CF-R02 8.00 8 .00 18.00 68.00 3 32.0 5.0 C 0.20 0.03-0.09 ECA-H3 10-15/30C10CF-R02 10.00 10.00 15.00 72.00 3 30.0 5.0 C 0.20 0.03-0.10 ECA-H3 10-15/30C10CF-R04 10.00 10.00 15.00 72.00 3 30.0 5.0 C 0.40 0.03-0.10 ECA-H3 10-15/30C10CF-R08 10.00 10.00 15.00 72.00 3 30.0 5.0 C 0.80 0.03-0.10 ECA-H3 10-15/30C10CF-R16 10.00 10.00 15.00 72.00 3 30.0 5.0 C 1.60 0.03-0.10 ECA-H3 10-15/30C10CF-R30 10.00 10.00 15.00 72.00 3 30.0 5.0 C 3.00 0.03-0.10 ECA-H3 10-15/50C10CF-R02 10.00 10.00 15.00 92.00 3 50.0 5.0 C 0.20 0.03-0.10 ECA-H3 10-15/50C10CF-R04 10.00 10.00 15.00 92.00 3 50.0 5.0 C 0.40 0.03-0.10 ECA-H3 10-15/50C10CF-R08 10.00 10.00 15.00 92.00 3 50.0 5.0 C 0.80 0.03-0.10 ECA-H3 10-15/50C10CF-R16 10.00 10.00 15.00 92.00 3 50.0 5.0 C 1.60 0.03-0.10 ECA-H3 10-15/50C10CF-R20 10.00 10.00 15.00 92.00 3 50.0 5.0 C 2.00 0.03-0.10 ECA-H3 10-15/50C10CF-R30 10.00 10.00 15.00 92.00 3 50.0 5.0 C 3.00 0.03-0.10 ECA-H3 10-22/40C10CF-R02 10.00 10.00 22.00 80.00 3 40.0 5.0 C 0.20 0.03-0.10 ECA-H3 10-22/40C10CF-R30 10.00 10.00 22.00 80.00 3 40.0 5.0 C 3.00 0.03-0.10 ECA-H3 12-18/36C12CF-R02 12.00 12.00 18.00 83.00 3 36.0 5.0 C 0.20 0.04-0.11 ECA-H3 12-18/36C12CF-R04 12.00 12.00 18.00 83.00 3 36.0 5.0 C 0.40 0.04-0.11 ECA-H3 12-18/36C12CF-R08 12.00 12.00 18.00 83.00 3 36.0 5.0 C 0.80 0.04-0.11 ECA-H3 12-18/36C12CF-R16 12.00 12.00 18.00 83.00 3 36.0 5.0 C 1.60 0.04-0.11 ECA-H3 12-18/36C12CF-R20 12.00 12.00 18.00 83.00 3 36.0 5.0 C 2.00 0.04-0.11 ECA-H3 12-18/36C12CF-R25 12.00 12.00 18.00 83.00 3 36.0 5.0 C 2.50 0.04-0.11 ECA-H3 12-18/36C12CF-R30 12.00 12.00 18.00 57.00 3 36.0 5.0 C 3.00 0.04-0.11 ECA-H3 12-18/60C12CF-R02 12.00 12.00 18.00 100.00 3 60.0 5.0 C 0.20 0.04-0.11 ECA-H3 12-18/60C12CF-R04 12.00 12.00 18.00 100.00 3 60.0 5.0 C 0.40 0.04-0.11 ECA-H3 12-18/60C12CF-R08 12.00 12.00 18.00 100.00 3 60.0 5.0 C 0.80 0.04-0.11 ECA-H3 12-18/60C12CF-R16 12.00 12.00 18.00 100.00 3 60.0 5.0 C 1.60 0.04-0.11 ECA-H3 12-18/60C12CF-R20 12.00 12.00 18.00 100.00 3 60.0 5.0 C 2.00 0.04-0.11 ECA-H3 12-18/60C12CF-R25 12.00 12.00 18.00 100.00 3 60.0 5.0 C 2.50 0.04-0.11 ECA-H3 12-18/60C12CF-R30 12.00 12.00 18.00 100.00 3 60.0 5.0 C 3.00 0.04-0.11 ECA-H3 12-26/48C12CF-R02 12.00 12.00 26.00 93.00 3 48.0 5.0 C 0.20 0.04-0.11 ECA-H3 16-24/48C16CF-R02 16.00 16.00 24.00 92.00 3 48.0 5.0 C 0.20 0.05-0.13 ECA-H3 16-24/48C16CF-R04 16.00 16.00 24.00 92.00 3 48.0 5.0 C 0.40 0.05-0.13 ECA-H3 16-24/48C16CF-R08 16.00 16.00 24.00 92.00 3 48.0 5.0 C 0.80 0.05-0.13 ECA-H3 16-24/48C16CF-R16 16.00 16.00 24.00 92.00 3 48.0 5.0 C 1.60 0.05-0.13 ECA-H3 16-24/48C16CF-R20 16.00 16.00 24.00 92.00 3 48.0 5.0 C 2.00 0.05-0.13 ECA-H3 16-24/48C16CF-R25 16.00 16.00 24.00 92.00 3 48.0 5.0 C 2.50 0.05-0.13 ECA-H3 16-24/48C16CF-R30 16.00 16.00 24.00 92.00 3 48.0 5.0 C 3.00 0.05-0.13 ECA-H3 16-24/48C16CF-R32 16.00 16.00 24.00 92.00 3 48.0 5.0 C 3.20 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический Member JMC Group 147 Монолитные концевые фрезы MULTI-MASTER
