153 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.149

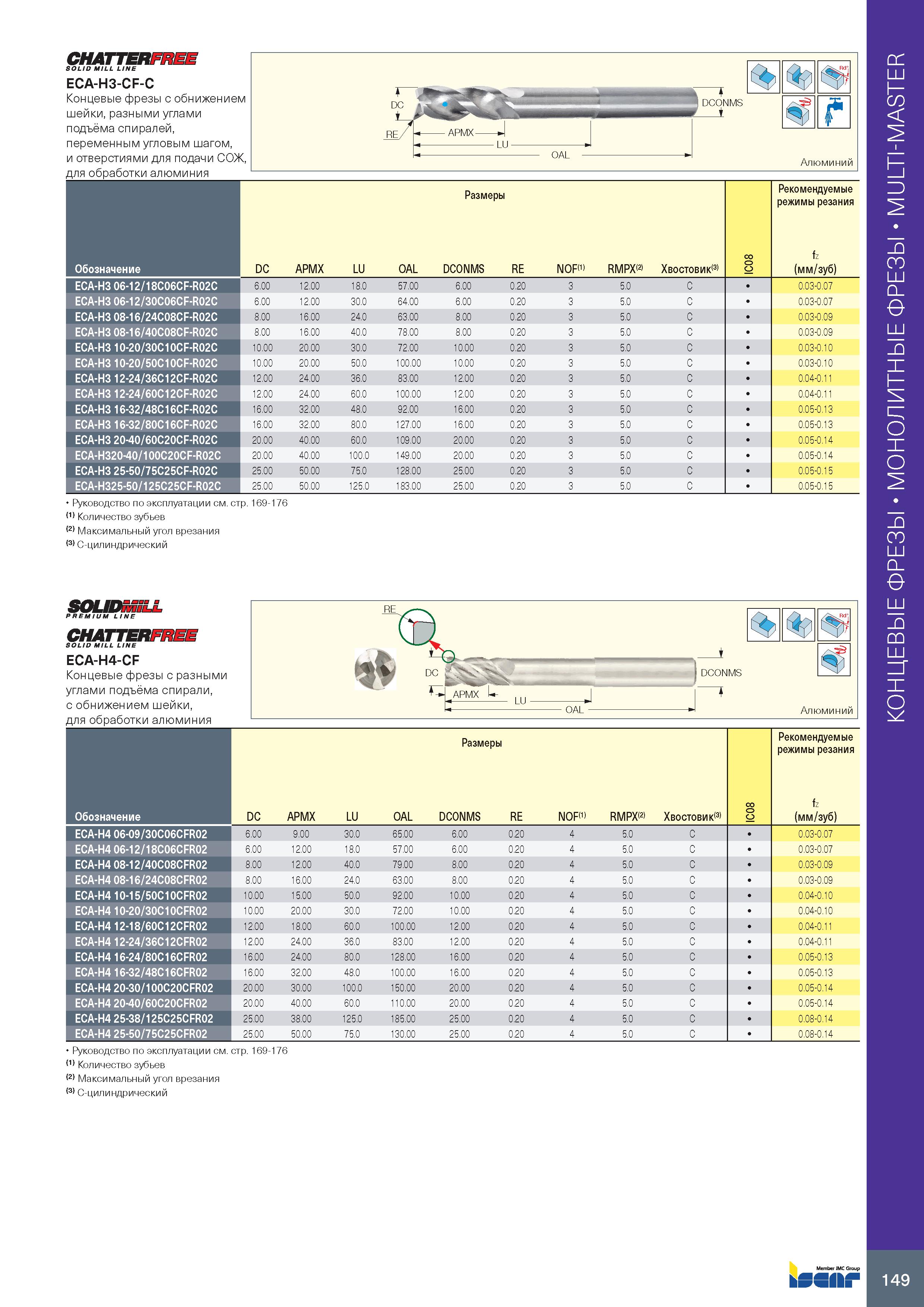

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 149 0153 Lab2u CHATTERFREE SOLID MILL LINE ECA-H3-CF-C Концевые фрезы с обнижением шейки, разными углами подъёма спиралей, переменным угловым шагом, и отверстиями для подачи СОЖ, для обработки алюминия DCONMS i f OAL Алюминий Обозначение Размеры IC08 Рекомендуемые режимы резания fz (мм/зуб) DC APMX LU OAL DCONMS RE NOF(1) RMPX(2) Хвостовик(3) ECA-H3 06-12/18C06CF-R02C 6.00 12.00 18.0 57.00 6.00 0.20 3 5.0 C 0.03-0.07 ECA-H3 06-12/30C06CF-R02C 6.00 12.00 30.0 64.00 6.00 0.20 3 5.0 C 0.03-0.07 ECA-H3 08-16/24C08CF-R02C 8.00 16.00 24.0 63.00 8.00 0.20 3 5.0 C 0.03-0.09 ECA-H3 08-16/40C08CF-R02C 8.00 16.00 40.0 78.00 8.00 0.20 3 5.0 C 0.03-0.09 ECA-H3 10-20/30C10CF-R02C 10.00 20.00 30.0 72.00 10.00 0.20 3 5.0 C 0.03-0.10 ECA-H3 10-20/50C10CF-R02C 10.00 20.00 50.0 100.00 10.00 0.20 3 5.0 C 0.03-0.10 ECA-H3 12-24/36C12CF-R02C 12.00 24.00 36.0 83.00 12.00 0.20 3 5.0 C 0.04-0.11 ECA-H3 12-24/60C12CF-R02C 12.00 24.00 60.0 100.00 12.00 0.20 3 5.0 C 0.04-0.11 ECA-H3 16-32/48C16CF-R02C 16.00 32.00 48.0 92.00 16.00 0.20 3 5.0 C 0.05-0.13 ECA-H3 16-32/80C16CF-R02C 16.00 32.00 80.0 127.00 16.00 0.20 3 5.0 C 0.05-0.13 ECA-H3 20-40/60C20CF-R02C 20.00 40.00 60.0 109.00 20.00 0.20 3 5.0 C 0.05-0.14 ECA-H320-40/100C20CF-R02C 20.00 40.00 100.0 149.00 20.00 0.20 3 5.0 C 0.05-0.14 ECA-H3 25-50/75C25CF-R02C 25.00 50.00 75.0 128.00 25.00 0.20 3 5.0 C 0.05-0.15 ECA-H325-50/125C25CF-R02C 25.00 50.00 125.0 183.00 25.00 0.20 3 5.0 C 0.05-0.15 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический SOLIDMi, PREMIUM LINE CHATTERFREE SOLID MILL LINE ECA-H4-CF Концевые фрезы с разными углами подъёма спирали, с обнижением шейки, для обработки алюминия Размеры 8 0 IC Рекомендуемые режимы резания fz (мм/зуб) Обозначение DC APMX LU OAL DCONMS RE NOF(1) RMPX(2) Хвостовик(3) ECA-H4 06-09/30C06CFR02 6.00 9.00 30.0 65.00 6.00 0.20 4 5.0 C 0.03-0.07 ECA-H4 06-12/18C06CFR02 6.00 12.00 18.0 57.00 6.00 0.20 4 5.0 C 0.03-0.07 ECA-H4 08-12/40C08CFR02 8.00 12.00 40.0 79.00 8.00 0.20 4 5.0 C 0.03-0.09 ECA-H4 08-16/24C08CFR02 8.00 16.00 24.0 63.00 8.00 0.20 4 5.0 C 0.03-0.09 ECA-H4 10-15/50C10CFR02 10.00 15.00 50.0 92.00 10.00 0.20 4 5.0 C 0.04-0.10 ECA-H4 10-20/30C10CFR02 10.00 20.00 30.0 72.00 10.00 0.20 4 5.0 C 0.04-0.10 ECA-H4 12-18/60C12CFR02 12.00 18.00 60.0 100.00 12.00 0.20 4 5.0 C 0.04-0.11 ECA-H4 12-24/36C12CFR02 12.00 24.00 36.0 83.00 12.00 0.20 4 5.0 C 0.04-0.11 ECA-H4 16-24/80C16CFR02 16.00 24.00 80.0 128.00 16.00 0.20 4 5.0 C 0.05-0.13 ECA-H4 16-32/48C16CFR02 16.00 32.00 48.0 100.00 16.00 0.20 4 5.0 C 0.05-0.13 ECA-H4 20-30/100C20CFR02 20.00 30.00 100.0 150.00 20.00 0.20 4 5.0 C 0.05-0.14 ECA-H4 20-40/60C20CFR02 20.00 40.00 60.0 110.00 20.00 0.20 4 5.0 C 0.05-0.14 ECA-H4 25-38/125C25CFR02 25.00 38.00 125.0 185.00 25.00 0.20 4 5.0 C 0.08-0.14 ECA-H4 25-50/75C25CFR02 25.00 50.00 75.0 130.00 25.00 0.20 4 5.0 C 0.08-0.14 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический bSSflkf 149 Монолитные концевые фрезы MULTI-MASTER
