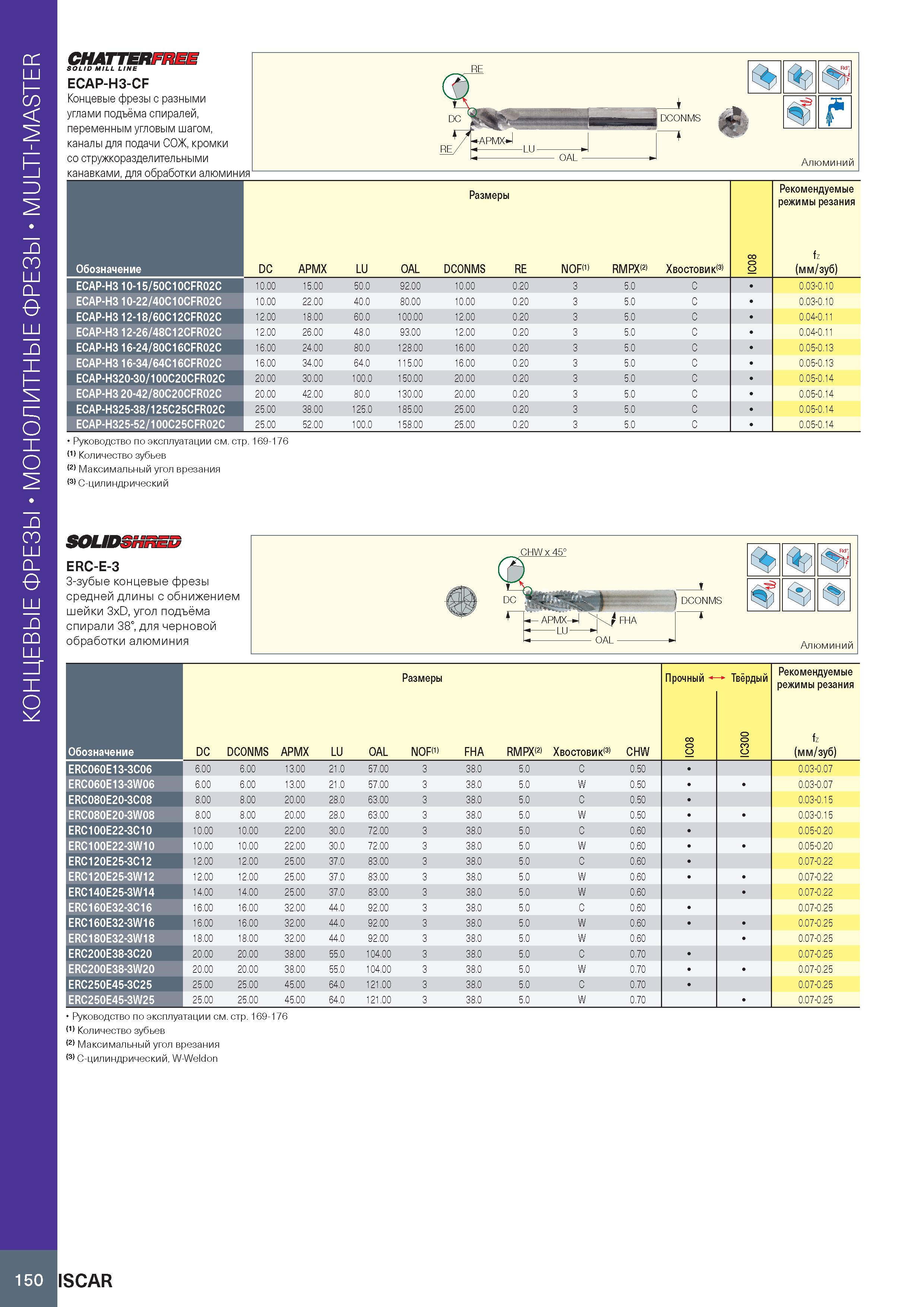

Монолитные концевые фрезы MULTI-MASTER CHATTERFREE SOLID MILL LINE ECAP-H3-CF Концевые фрезы с разными углами подъёма спиралей, переменным угловым шагом, каналы для подачи СОЖ, кромки со стружкоразделительными канавками, для обработки алюминия Алюминий Обозначение Размеры IC08 Рекомендуемые режимы резания fz (мм/зуб) DC APMX LU OAL DCONMS RE NOF(1) RMPX(2) Хвостовик(3) ECAP-H3 10-15/50C10CFR02C 10.00 15.00 50.0 92.00 10.00 0.20 3 5.0 C 0.03-0.10 ECAP-H3 10-22/40C10CFR02C 10.00 22.00 40.0 80.00 10.00 0.20 3 5.0 C 0.03-0.10 ECAP-H3 12-18/60C12CFR02C 12.00 18.00 60.0 100.00 12.00 0.20 3 5.0 C 0.04-0.11 ECAP-H3 12-26/48C12CFR02C 12.00 26.00 48.0 93.00 12.00 0.20 3 5.0 C 0.04-0.11 ECAP-H3 16-24/80C16CFR02C 16.00 24.00 80.0 128.00 16.00 0.20 3 5.0 C 0.05-0.13 ECAP-H3 16-34/64C16CFR02C 16.00 34.00 64.0 115.00 16.00 0.20 3 5.0 C 0.05-0.13 ECAP-H320-30/100C20CFR02C 20.00 30.00 100.0 150.00 20.00 0.20 3 5.0 C 0.05-0.14 ECAP-H3 20-42/80C20CFR02C 20.00 42.00 80.0 130.00 20.00 0.20 3 5.0 C 0.05-0.14 ECAP-H325-38/125C25CFR02C 25.00 38.00 125.0 185.00 25.00 0.20 3 5.0 C 0.05-0.14 ECAP-H325-52/100C25CFR02C 25.00 52.00 100.0 158.00 25.00 0.20 3 5.0 C 0.05-0.14 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический RE SOLID3HRED ERC-E-3 3-зубые концевые фрезы средней длины с обнижением шейки 3xD, угол подъёма спирали 38°, для черновой обработки алюминия Размеры Прочный Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX LU OAL NOF(1) FHA RMPX(2) Хвостовик(3) CHW 8 0 IC IC300 fz (мм/зуб) ERC060E13-3C06 6.00 6.00 13.00 21.0 57.00 3 38 0 5.0 C 0.50 0.03-0.07 ERC060E13-3W06 6.00 6.00 13.00 21.0 57.00 3 38 0 5.0 W 0.50 0.03-0.07 ERC080E20-3C08 8.00 8.00 20.00 28.0 63.00 3 38 0 5.0 C 0.50 0.03-0.15 ERC080E20-3W08 8.00 8.00 20.00 28.0 63.00 3 38 0 5.0 W 0.50 0.03-0.15 ERC100E22-3C10 10.00 10.00 22.00 30.0 72.00 3 38 0 5.0 C 0.60 0.05-0.20 ERC100E22-3W10 10.00 10.00 22.00 30.0 72.00 3 38 0 5.0 W 0.60 0.05-0.20 ERC120E25-3C12 12.00 12.00 25.00 37.0 83.00 3 38 0 5.0 C 0.60 0.07-0.22 ERC120E25-3W12 12.00 12.00 25.00 37.0 83.00 3 38 0 5.0 W 0.60 0.07-0.22 ERC140E25-3W14 14.00 14.00 25.00 37.0 83.00 3 38 0 5.0 W 0.60 0.07-0.22 ERC160E32-3C16 16.00 16.00 32.00 44.0 92.00 3 38 0 5.0 C 0.60 0.07-0.25 ERC160E32-3W16 16.00 16.00 32.00 44.0 92.00 3 38 0 5.0 W 0.60 0.07-0.25 ERC180E32-3W18 18.00 18.00 32.00 44.0 92.00 3 38 0 5.0 W 0.60 0.07-0.25 ERC200E38-3C20 20.00 20.00 38.00 55.0 104.00 3 38 0 5.0 C 0.70 0.07-0.25 ERC200E38-3W20 20.00 20.00 38.00 55.0 104.00 3 38 0 5.0 W 0.70 0.07-0.25 ERC250E45-3C25 25.00 25.00 45.00 64.0 121.00 3 38 0 5.0 C 0.70 0.07-0.25 ERC250E45-3W25 25.00 25.00 45.00 64.0 121.00 3 38 0 5.0 W 0.70 0.07-0.25 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon ISCAR
