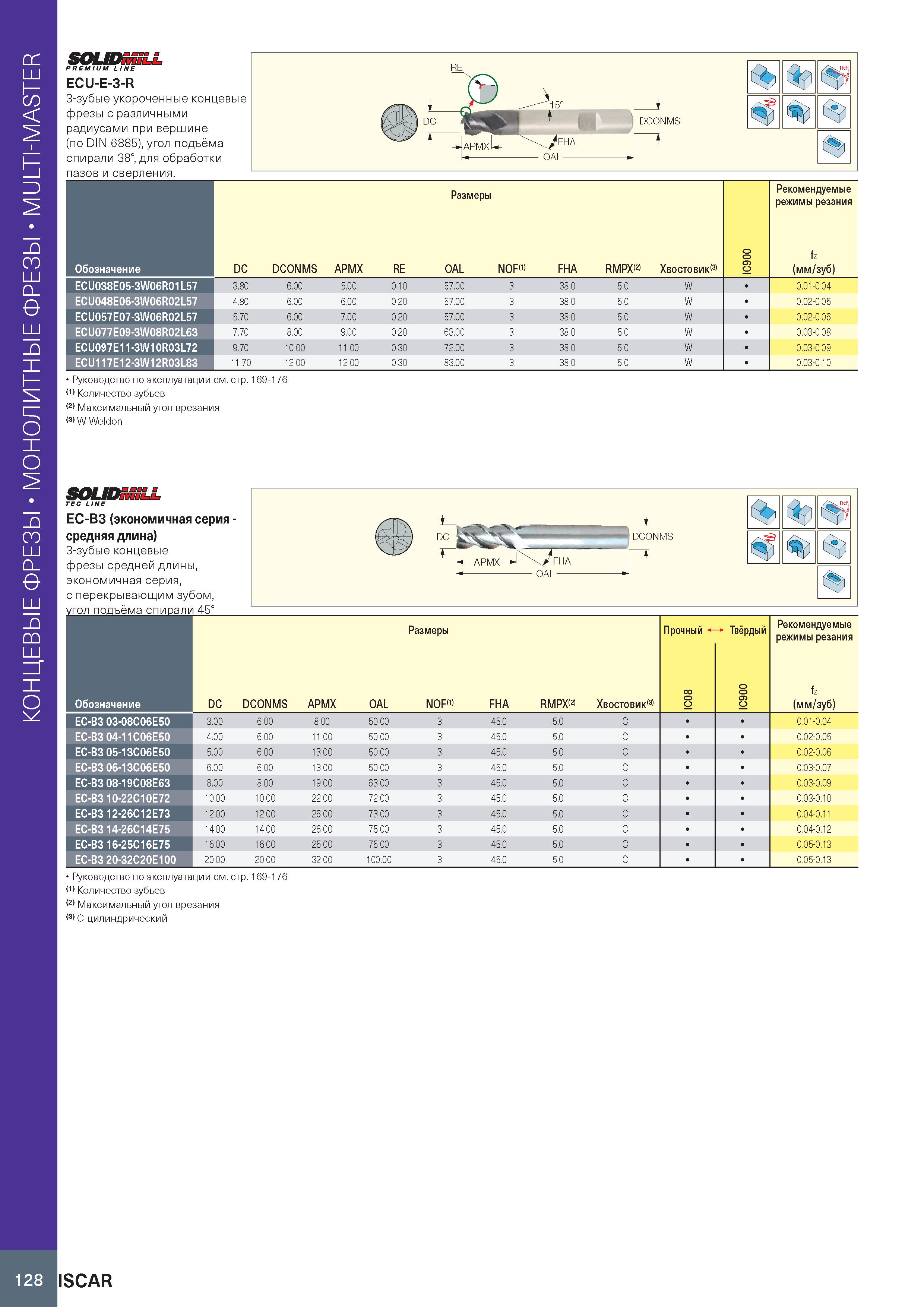

Монолитные концевые фрезы MULTI-MASTER SOUDSSSLL PREMIUM LINE ECU-E-3-R 3-зубые укороченные концевые фрезы с различными радиусами при вершине (по DIN 6885), угол подъёма спирали 38°, для обработки пазов и сверления. Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания W-Weldon Обозначение Размеры IC900 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX RE OAL NOF(1) FHA RMPX(2) Хвостовик(3) ECU038E05-3W06R01L57 3.80 6.00 5.00 0.10 57.00 3 38.0 5.0 W 0.01-0.04 ECU048E06-3W06R02L57 4.80 6.00 6.00 0.20 57.00 3 38.0 5.0 W 0.02-0.05 ECU057E07-3W06R02L57 5.70 6.00 7.00 0.20 57.00 3 38.0 5.0 W 0.02-0.06 ECU077E09-3W08R02L63 7.70 8.00 9.00 0.20 63.00 3 38.0 5.0 W 0.03-0.08 ECU097E11-3W10R03L72 9.70 10.00 11.00 0.30 72.00 3 38.0 5.0 W 0.03-0.09 ECU117E12-3W12R03L83 11.70 12.00 12.00 0.30 83.00 3 38.0 5.0 W 0.03-0.10 RE SOUDSSSLL TEC LINE EC-B3 (экономичная серия -средняя длина) 3-зубые концевые фрезы средней длины, экономичная серия, с перекрывающим зубом, угол подъёма спирали 45° APMX FHA OAL- DCONMS tjf, Обозначение DC DCONMS APMX OAL Размеры NOF(1) FHA RMPX(2) Хвостовик(3) Прочный i 8 0 IC Твёрдый 0 0 9 IC Рекомендуемые режимы резания fz (мм/зуб) EC-B3 03-08C06E50 3.00 6.00 8.00 50.00 3 45.0 5.0 C 0.01-0.04 EC-B3 04-11C06E50 4.00 6.00 11.00 50.00 3 45.0 5.0 C 0.02-0.05 EC-B3 05-13C06E50 5.00 6.00 13.00 50.00 3 45.0 5.0 C 0.02-0.06 EC-B3 06-13C06E50 6.00 6.00 13.00 50.00 3 45.0 5.0 C 0.03-0.07 EC-B3 08-19C08E63 8.00 8.00 19.00 63.00 3 45.0 5.0 C 0.03-0.09 EC-B3 10-22C10E72 10.00 10.00 22.00 72.00 3 45.0 5.0 C 0.03-0.10 EC-B3 12-26C12E73 12.00 12.00 26.00 73.00 3 45.0 5.0 C 0.04-0.11 EC-B3 14-26C14E75 14.00 14.00 26.00 75.00 3 45.0 5.0 C 0.04-0.12 EC-B3 16-25C16E75 16.00 16.00 25.00 75.00 3 45.0 5.0 C 0.05-0.13 EC-B3 20-32C20E100 20.00 20.00 32.00 100.00 3 45.0 5.0 C 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический ISCAR DC
