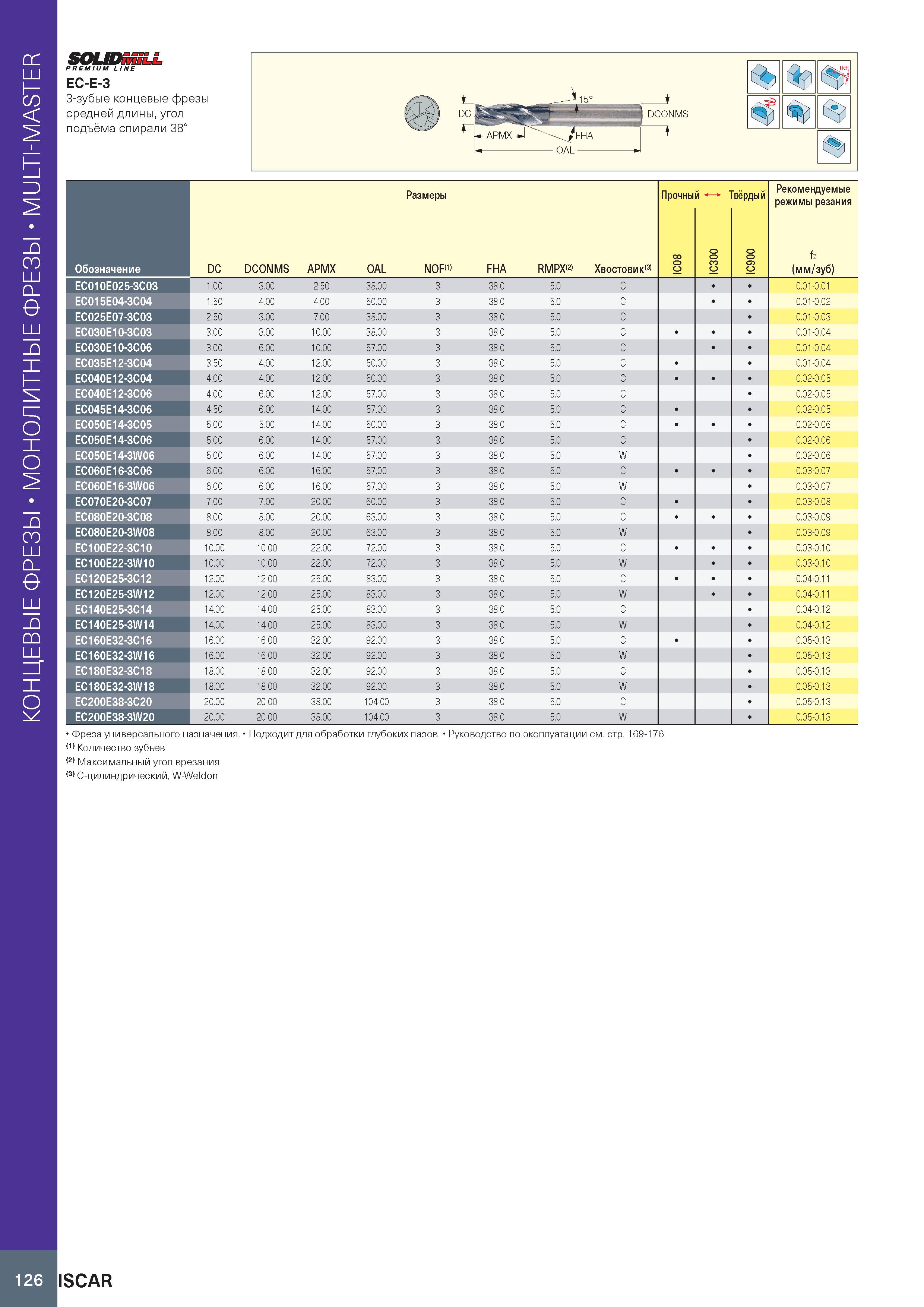

Монолитные концевые фрезы MULTI-MASTER PREMIUM LINE EC-E-3 3-зубые концевые фрезы средней длины, угол подъёма спирали 38° DCONMS ф ( 5 Чр Размеры Прочный 1 Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) IC08 IC300 0 0 9 IC fz (мм/зуб) EC010E025-3C03 1.00 3.00 2.50 38.00 3 38 .0 5.0 C 0.01-0.01 EC015E04-3C04 1.50 4.00 4.00 50.00 3 38 .0 5.0 C 0.01-0.02 EC025E07-3C03 2.50 3.00 7.00 38.00 3 38 .0 5.0 C 0.01-0.03 EC030E10-3C03 3.00 3.00 10.00 38.00 3 38 .0 5.0 C 0.01-0.04 EC030E10-3C06 3.00 6.00 10.00 57.00 3 38 .0 5.0 C 0.01-0.04 EC035E12-3C04 3.50 4.00 12.00 50.00 3 38 .0 5.0 C 0.01-0.04 EC040E12-3C04 4.00 4.00 12.00 50.00 3 38 .0 5.0 C 0.02-0.05 EC040E12-3C06 4.00 6.00 12.00 57.00 3 38 .0 5.0 C 0.02-0.05 EC045E14-3C06 4.50 6.00 14.00 57.00 3 38 .0 5.0 C 0.02-0.05 EC050E14-3C05 5.00 5.00 14.00 50.00 3 38 .0 5.0 C 0.02-0.06 EC050E14-3C06 5.00 6.00 14.00 57.00 3 38 .0 5.0 C 0.02-0.06 EC050E14-3W06 5.00 6.00 14.00 57.00 3 38 .0 5.0 W 0.02-0.06 EC060E16-3C06 6.00 6.00 16.00 57.00 3 38 .0 5.0 C 0.03-0.07 EC060E16-3W06 6.00 6.00 16.00 57.00 3 38 .0 5.0 W 0.03-0.07 EC070E20-3C07 7.00 7.00 20.00 60.00 3 38 .0 5.0 C 0.03-0.08 EC080E20-3C08 8.00 8.00 20.00 63.00 3 38 .0 5.0 C 0.03-0.09 EC080E20-3W08 8.00 8.00 20.00 63.00 3 38 .0 5.0 W 0.03-0.09 EC100E22-3C10 10.00 10.00 22.00 72.00 3 38 .0 5.0 C 0.03-0.10 EC100E22-3W10 10.00 10.00 22.00 72.00 3 38 .0 5.0 W 0.03-0.10 EC120E25-3C12 12.00 12.00 25.00 83.00 3 38 .0 5.0 C 0.04-0.11 EC120E25-3W12 12.00 12.00 25.00 83.00 3 38 .0 5.0 W 0.04-0.11 EC140E25-3C14 14.00 14.00 25.00 83.00 3 38 .0 5.0 C 0.04-0.12 EC140E25-3W14 14.00 14.00 25.00 83.00 3 38 .0 5.0 W 0.04-0.12 EC160E32-3C16 16.00 16.00 32.00 92.00 3 38 .0 5.0 C 0.05-0.13 EC160E32-3W16 16.00 16.00 32.00 92.00 3 38 .0 5.0 W 0.05-0.13 EC180E32-3C18 18.00 18.00 32.00 92.00 3 38 .0 5.0 C 0.05-0.13 EC180E32-3W18 18.00 18.00 32.00 92.00 3 38 .0 5.0 W 0.05-0.13 EC200E38-3C20 20.00 20.00 38.00 104.00 3 38 .0 5.0 C 0.05-0.13 EC200E38-3W20 20.00 20.00 38.00 104.00 3 38 .0 5.0 W 0.05-0.13 Фреза универсального назначения. Подходит для обработки глубоких пазов. Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon 126 ISCAR
