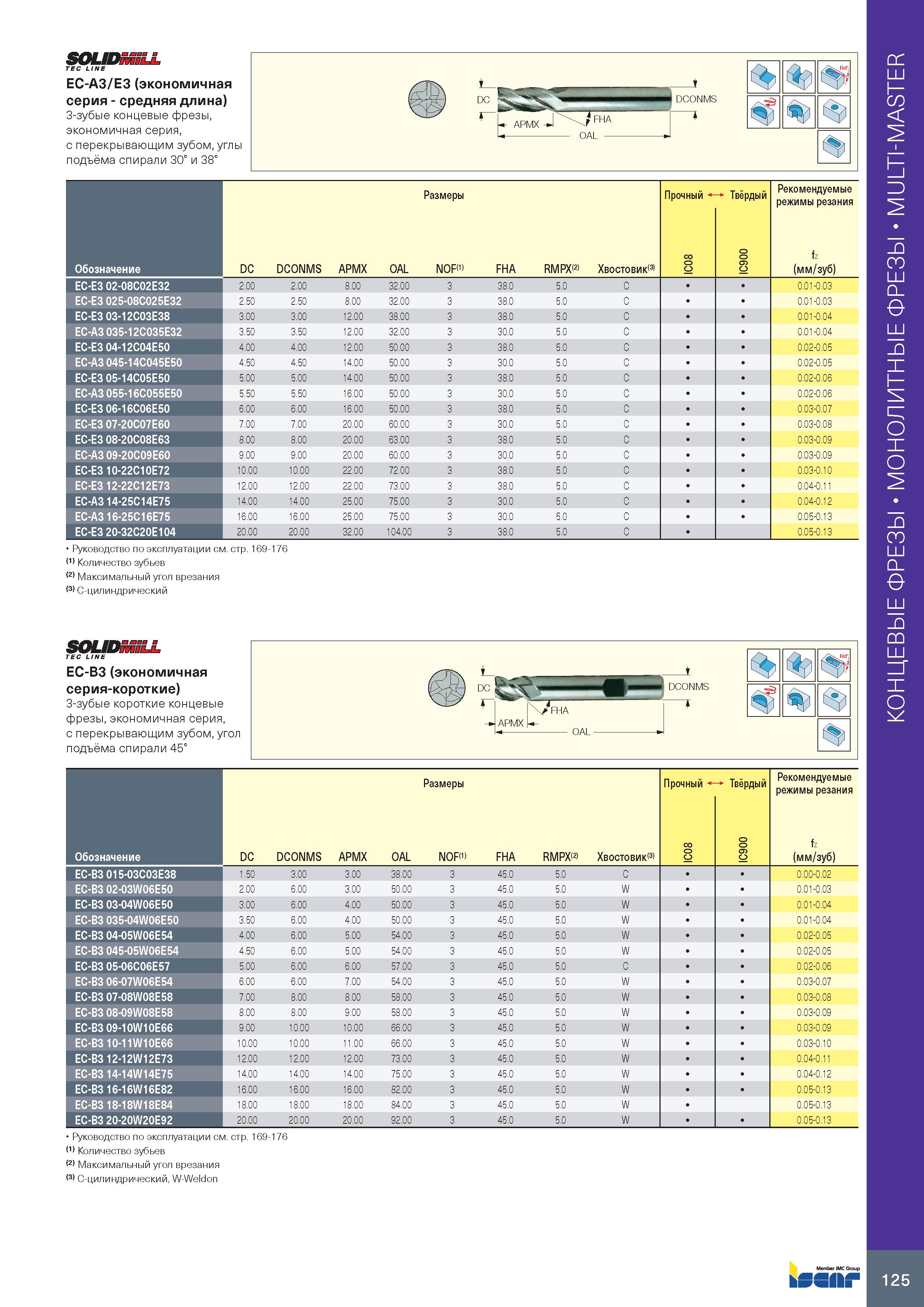

SOLIDmiLL TEC LINE EC-A3/E3 (экономичная серия - средняя длина) 3-зубые концевые фрезы, экономичная серия, с перекрывающим зубом, углы подъёма спирали 30° и 38° . apmx J >HA 4(1 OAL -J Размеры Прочный Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) IC08 IC900 fz (мм/зуб) EC-E3 02-08C02E32 2.00 2.00 8.00 32.00 3 38.0 5.0 C 0.01-0.03 EC-E3 025-08C025E32 2.50 2.50 8.00 32.00 3 38.0 5.0 C 0.01-0.03 EC-E3 03-12C03E38 3.00 3.00 12.00 38.00 3 38.0 5.0 C 0.01-0.04 EC-A3 035-12C035E32 3.50 3.50 12.00 32.00 3 30.0 5.0 C 0.01-0.04 EC-E3 04-12C04E50 4.00 4.00 12.00 50.00 3 38.0 5.0 C 0.02-0.05 EC-A3 045-14C045E50 4.50 4.50 14.00 50.00 3 30.0 5.0 C 0.02-0.05 EC-E3 05-14C05E50 5.00 5.00 14.00 50.00 3 38.0 5.0 C 0.02-0.06 EC-A3 055-16C055E50 5.50 5.50 16.00 50.00 3 30.0 5.0 C 0.02-0.06 EC-E3 06-16C06E50 6.00 6.00 16.00 50.00 3 38.0 5.0 C 0.03-0.07 EC-E3 07-20C07E60 7.00 7.00 20.00 60.00 3 30.0 5.0 C 0.03-0.08 EC-E3 08-20C08E63 8.00 8.00 20.00 63.00 3 38.0 5.0 C 0.03-0.09 EC-A3 09-20C09E60 9.00 9.00 20.00 60.00 3 30.0 5.0 C 0.03-0.09 EC-E3 10-22C10E72 10.00 10.00 22.00 72.00 3 38.0 5.0 C 0.03-0.10 EC-E3 12-22C12E73 12.00 12.00 22.00 73.00 3 38.0 5.0 C 0.04-0.11 EC-A3 14-25C14E75 14.00 14.00 25.00 75.00 3 30.0 5.0 C 0.04-0.12 EC-A3 16-25C16E75 16.00 16.00 25.00 75.00 3 30.0 5.0 C 0.05-0.13 EC-E3 20-32C20E104 20.00 20.00 32.00 104.00 3 38.0 5.0 C 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический SOLIDmiLL TEC LINE EC-B3 (экономичная серия-короткие) 3-зубые короткие концевые фрезы, экономичная серия, с перекрывающим зубом, угол подъёма спирали 45° ... \/fha — 4)1 ' S' APMX т OAL- Размеры Прочный Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOF0) FHA RMPX(2) Хвостовик(3) 8 0 о 0 0 9 о fz (мм/зуб) EC-B3 015-03C03E38 1.50 3 00 3.00 38.00 3 45.0 5.0 C 0.00-0.02 EC-B3 02-03W06E50 2.00 6 00 3.00 50.00 3 45.0 5.0 W 0.01-0.03 EC-B3 03-04W06E50 3.00 6 00 4.00 50.00 3 45.0 5.0 W 0.01-0.04 EC-B3 035-04W06E50 3.50 6 00 4.00 50.00 3 45.0 5.0 W 0.01-0.04 EC-B3 04-05W06E54 4.00 6 00 5.00 54.00 3 45.0 5.0 W 0.02-0.05 EC-B3 045-05W06E54 4.50 6 00 5.00 54.00 3 45.0 5.0 W 0.02-0.05 EC-B3 05-06C06E57 5.00 6 00 6.00 57.00 3 45.0 5.0 C 0.02-0.06 EC-B3 06-07W06E54 6.00 6 00 7.00 54.00 3 45.0 5.0 W 0.03-0.07 EC-B3 07-08W08E58 7.00 8 00 8.00 58.00 3 45.0 5.0 W 0.03-0.08 EC-B3 08-09W08E58 8.00 8 00 9.00 58.00 3 45.0 5.0 W 0.03-0.09 EC-B3 09-10W10E66 9.00 10.00 10.00 66.00 3 45.0 5.0 W 0.03-0.09 EC-B3 10-11W10E66 10.00 10.00 11.00 66.00 3 45.0 5.0 W 0.03-0.10 EC-B3 12-12W12E73 12.00 12.00 12.00 73.00 3 45.0 5.0 W 0.04-0.11 EC-B3 14-14W14E75 14.00 14.00 14.00 75.00 3 45.0 5.0 W 0.04-0.12 EC-B3 16-16W16E82 16.00 16 5.00 16.00 82.00 3 45.0 5.0 W 0.05-0.13 EC-B3 18-18W18E84 18.00 18 .00 18.00 84.00 3 45.0 5.0 W 0.05-0.13 EC-B3 20-20W20E92 20.00 20.00 20.00 92.00 3 45.0 5.0 W 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon bSSflkf Монолитные концевые фрезы MULTI-MASTER
