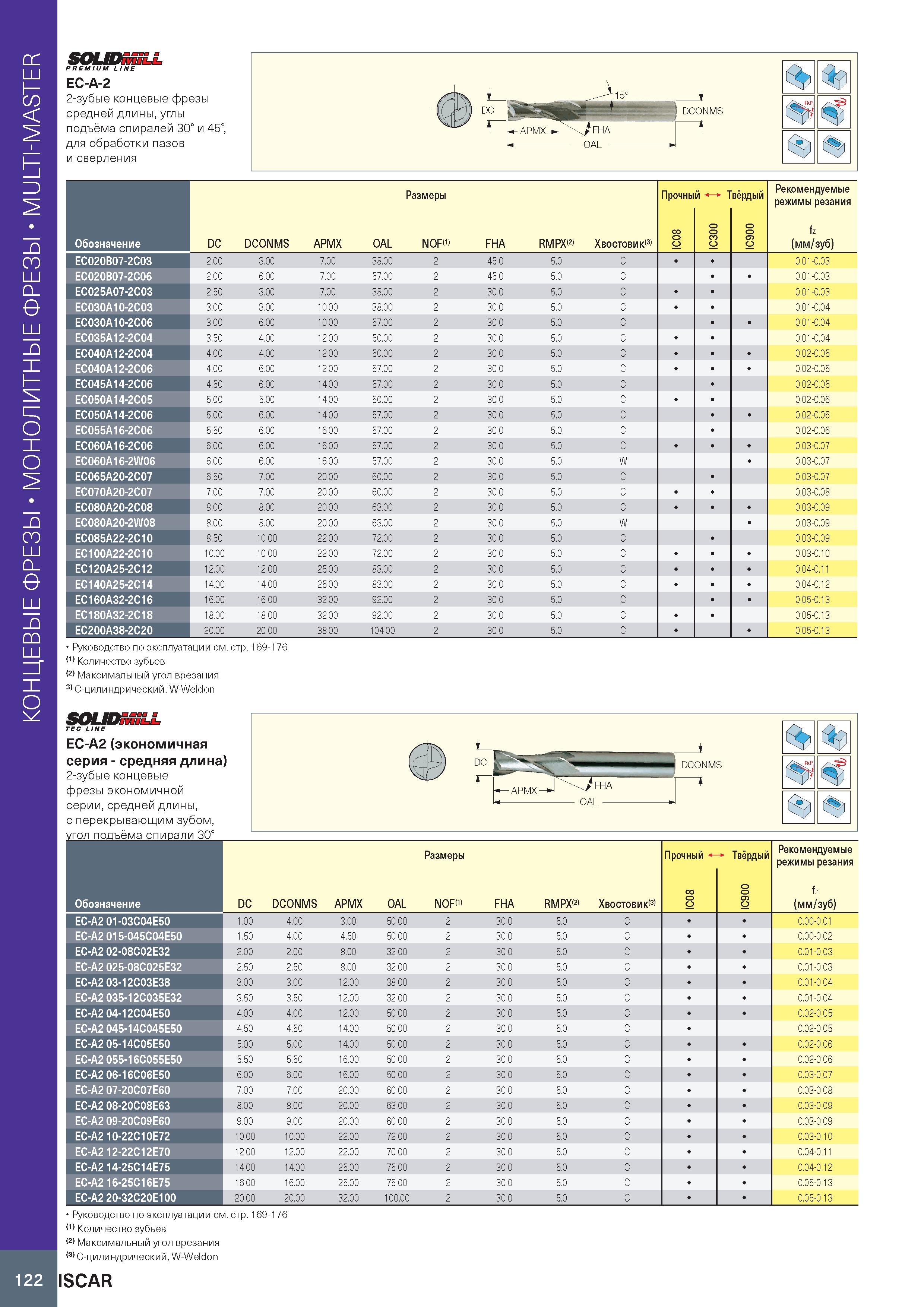

Монолитные концевые фрезы MULTI-MASTER PREMIUM LINE EC-A-2 2-зубые концевые фрезы средней длины, углы подъёма спиралей 30° и 45°, для обработки пазов и сверления Размеры Прочный Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) IC08 IC300 IC900 fz (мм/зуб) EC020B07-2C03 2.00 3.00 7.00 38.00 2 45.0 5.0 C 0.01-0.03 EC020B07-2C06 2.00 6.00 7.00 57.00 2 45.0 5.0 C 0.01-0.03 EC025A07-2C03 2.50 3.00 7.00 38.00 2 30.0 5.0 C 0.01-0.03 EC030A10-2C03 3.00 3.00 10.00 38.00 2 30.0 5.0 C 0.01-0.04 EC030A10-2C06 3.00 6.00 10.00 57.00 2 30.0 5.0 C 0.01-0.04 EC035A12-2C04 3.50 4.00 12.00 50.00 2 30.0 5.0 C 0.01-0.04 EC040A12-2C04 4.00 4.00 12.00 50.00 2 30.0 5.0 C 0.02-0.05 EC040A12-2C06 4.00 6.00 12.00 57.00 2 30.0 5.0 C 0.02-0.05 EC045A14-2C06 4.50 6.00 14.00 57.00 2 30.0 5.0 C 0.02-0.05 EC050A14-2C05 5.00 5.00 14.00 50.00 2 30.0 5.0 C 0.02-0.06 EC050A14-2C06 5.00 6.00 14.00 57.00 2 30.0 5.0 C 0.02-0.06 EC055A16-2C06 5.50 6.00 16.00 57.00 2 30.0 5.0 C 0.02-0.06 EC060A16-2C06 6.00 6.00 16.00 57.00 2 30.0 5.0 C 0.03-0.07 EC060A16-2W06 6.00 6.00 16.00 57.00 2 30.0 5.0 W 0.03-0.07 EC065A20-2C07 6.50 7.00 20.00 60.00 2 30.0 5.0 C 0.03-0.07 EC070A20-2C07 7.00 7.00 20.00 60.00 2 30.0 5.0 C 0.03-0.08 EC080A20-2C08 8.00 8.00 20.00 63.00 2 30.0 5.0 C 0.03-0.09 EC080A20-2W08 8.00 8.00 20.00 63.00 2 30.0 5.0 W 0.03-0.09 EC085A22-2C10 8.50 10.00 22.00 72.00 2 30.0 5.0 C 0.03-0.09 EC100A22-2C10 10.00 10.00 22.00 72.00 2 30.0 5.0 C 0.03-0.10 EC120A25-2C12 12.00 12.00 25.00 83.00 2 30.0 5.0 C 0.04-0.11 EC140A25-2C14 14.00 14.00 25.00 83.00 2 30.0 5.0 C 0.04-0.12 EC160A32-2C16 16.00 16.00 32.00 92.00 2 30.0 5.0 C 0.05-0.13 EC180A32-2C18 18.00 18.00 32.00 92.00 2 30.0 5.0 C 0.05-0.13 EC200A38-2C20 20.00 20.00 38.00 104.00 2 30.0 5.0 C 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания 3) C-цилиндрический, W-Weldon TEC LINE EC-A2 (экономичная серия - средняя длина) 2-зубые концевые фрезы экономичной серии, средней длины, с перекрывающим зубом, угол подъёма спирали 30° Размеры Прочный i’ Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOFO) FHA RMPX(2) Хвостовик(3) IC08 IC900 fz (мм/зуб) EC-A2 01-03C04E50 1.00 4.00 3.00 50.00 2 30.0 5.0 C 0.00-0.01 EC-A2 015-045C04E50 1.50 4.00 4.50 50.00 2 30.0 5.0 C 0.00-0.02 EC-A2 02-08C02E32 2.00 2.00 8.00 32.00 2 30.0 5.0 C 0.01-0.03 EC-A2 025-08C025E32 2.50 2.50 8.00 32.00 2 30.0 5.0 C 0.01-0.03 EC-A2 03-12C03E38 3.00 3.00 12.00 38.00 2 30.0 5.0 C 0.01-0.04 EC-A2 035-12C035E32 3.50 3.50 12.00 32.00 2 30.0 5.0 C 0.01-0.04 EC-A2 04-12C04E50 4.00 4.00 12.00 50.00 2 30.0 5.0 C 0.02-0.05 EC-A2 045-14C045E50 4.50 4.50 14.00 50.00 2 30.0 5.0 C 0.02-0.05 EC-A2 05-14C05E50 5.00 5.00 14.00 50.00 2 30.0 5.0 C 0.02-0.06 EC-A2 055-16C055E50 5.50 5.50 16.00 50.00 2 30.0 5.0 C 0.02-0.06 EC-A2 06-16C06E50 6.00 6.00 16.00 50.00 2 30.0 5.0 C 0.03-0.07 EC-A2 07-20C07E60 7.00 7.00 20.00 60.00 2 30.0 5.0 C 0.03-0.08 EC-A2 08-20C08E63 8.00 8.00 20.00 63.00 2 30.0 5.0 C 0.03-0.09 EC-A2 09-20C09E60 9.00 9.00 20.00 60.00 2 30.0 5.0 C 0.03-0.09 EC-A2 10-22C10E72 10.00 10.00 22.00 72.00 2 30.0 5.0 C 0.03-0.10 EC-A2 12-22C12E70 12.00 12.00 22.00 70.00 2 30.0 5.0 C 0.04-0.11 EC-A2 14-25C14E75 14.00 14.00 25.00 75.00 2 30.0 5.0 C 0.04-0.12 EC-A2 16-25C16E75 16.00 16.00 25.00 75.00 2 30.0 5.0 C 0.05-0.13 EC-A2 20-32C20E100 20.00 20.00 32.00 100.00 2 30.0 5.0 C 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon ISCAR
