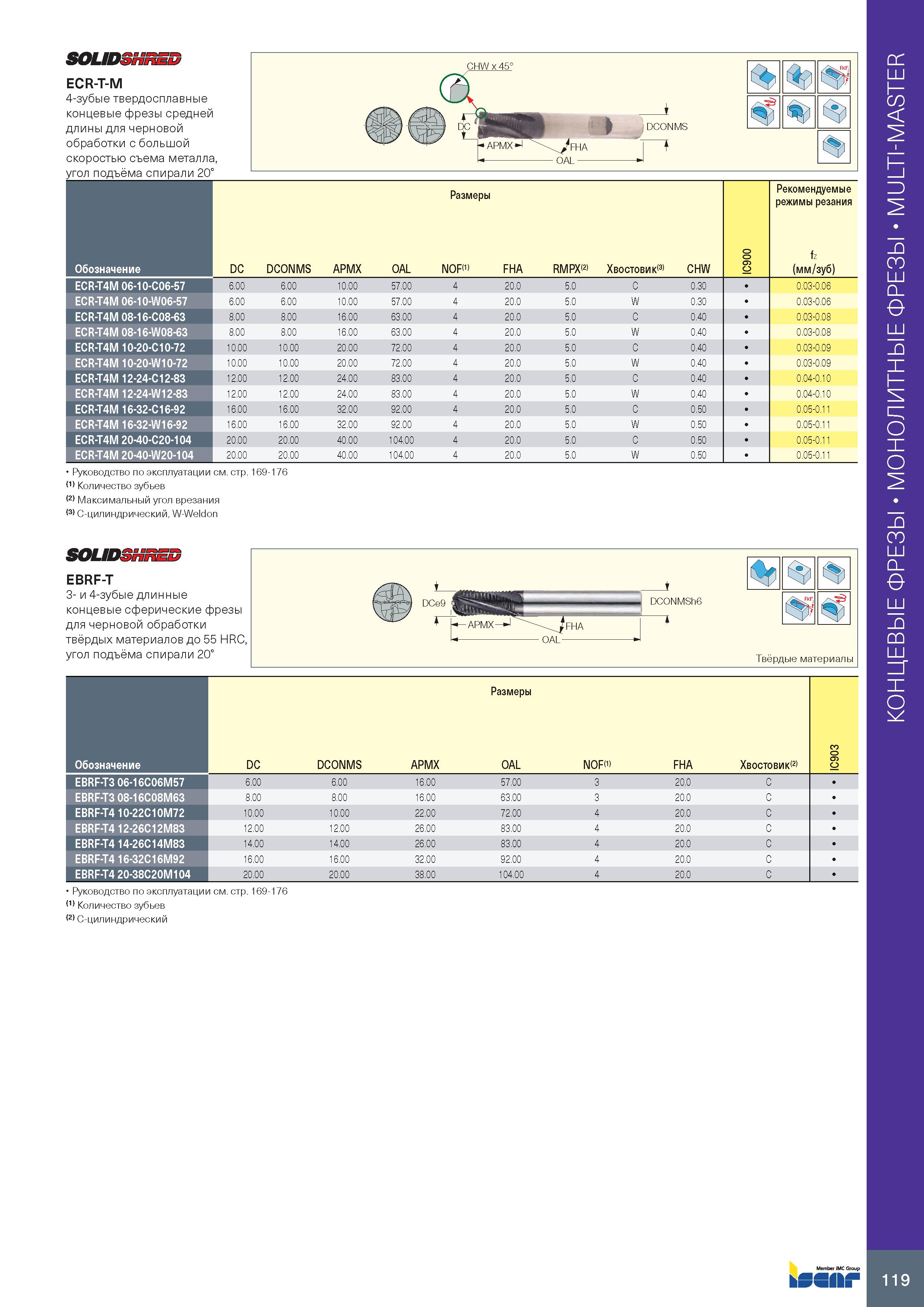

SOUD3HRED ECR-T-M 4-зубые твердосплавные концевые фрезы средней длины для черновой обработки с большой скоростью съема металла, угол подъёма спирали 20° CHW x 45° Обозначение Размеры 0 0 9 о Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) CHW ECR-T4M 06-10-C06-57 6.00 6.00 10.00 57.00 4 20.0 5.0 C 0.30 0.03-0 06 ECR-T4M 06-10-W06-57 6.00 6.00 10.00 57.00 4 20.0 5.0 W 0.30 0.03-0 06 ECR-T4M 08-16-C08-63 8.00 8.00 16.00 63.00 4 20.0 5.0 C 0.40 0.03-0 08 ECR-T4M 08-16-W08-63 8.00 8.00 16.00 63.00 4 20.0 5.0 W 0.40 0.03-0 08 ECR-T4M 10-20-C10-72 10.00 10.00 20.00 72.00 4 20.0 5.0 C 0.40 0.03-0 09 ECR-T4M 10-20-W10-72 10.00 10.00 20.00 72.00 4 20.0 5.0 W 0.40 0.03-0 09 ECR-T4M 12-24-C12-83 12.00 12.00 24.00 83.00 4 20.0 5.0 C 0.40 0.04-0 10 ECR-T4M 12-24-W12-83 12.00 12.00 24.00 83.00 4 20.0 5.0 W 0.40 0.04-0 10 ECR-T4M 16-32-C16-92 16.00 16.00 32.00 92.00 4 20.0 5.0 C 0.50 0.05-0 11 ECR-T4M 16-32-W16-92 16.00 16.00 32.00 92.00 4 20.0 5.0 W 0.50 0.05-0 11 ECR-T4M 20-40-C20-104 20.00 20.00 40.00 104.00 4 20.0 5.0 C 0.50 0.05-0 11 ECR-T4M 20-40-W20-104 20.00 20.00 40.00 104.00 4 20.0 5.0 W 0.50 0.05-0 11 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon SOUD3KRED EBRF-T 3- и 4-зубые длинные концевые сферические фрезы для черновой обработки твёрдых материалов до 55 HRC, угол подъёма спирали 20° -APMX— C l> - DCONMSh6 j Твёрдые материалы Размеры Обозначение DC DCONMS APMX OAL NOFO) FHA Хвостовик IC903 EBRF-T3 06-16C06M57 6.00 6.00 16.00 57.00 3 20.0 C EBRF-T3 08-16C08M63 8.00 8.00 16.00 63.00 3 20.0 C EBRF-T4 10-22C10M72 10.00 10.00 22.00 72.00 4 20.0 C EBRF-T4 12-26C12M83 12.00 12.00 26.00 83.00 4 20.0 C EBRF-T4 14-26C14M83 14.00 14.00 26.00 83.00 4 20.0 C EBRF-T4 16-32C16M92 16.00 16.00 32.00 92.00 4 20.0 C EBRF-T4 20-38C20M104 20.00 20.00 38.00 104.00 4 20.0 C Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) C-цилиндрический bSSflkf DCe9 FHA OAL Монолитные концевые фрезы MULTI-MASTER
