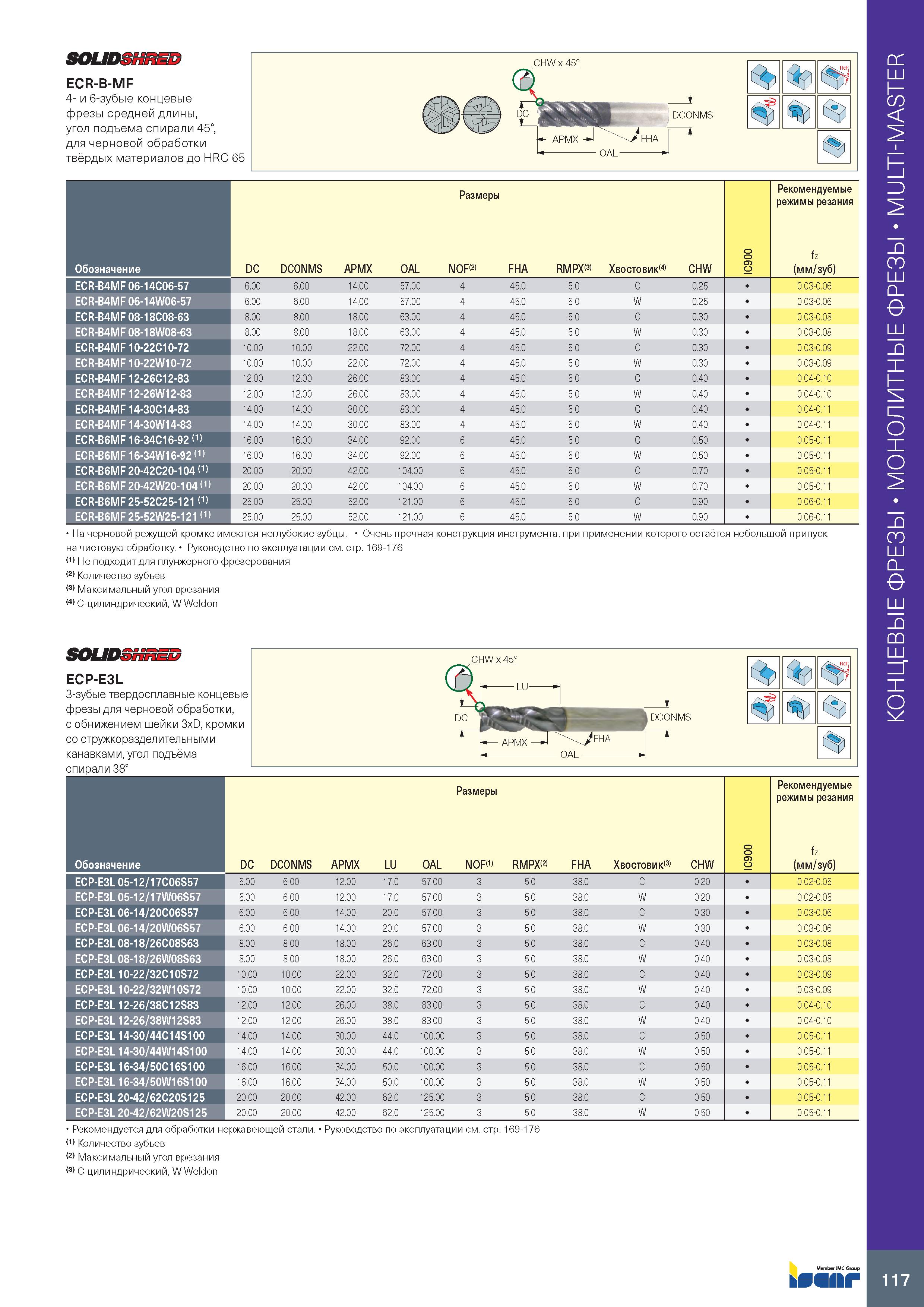

SOUD3HRED ECR-B-MF 4- и 6-зубые концевые фрезы средней длины, угол подъема спирали 45°, для черновой обработки твёрдых материалов до HRC 65 Обозначение Размеры IC900 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(2) FHA RMPX(3) Хвостовик(4) CHW ECR-B4MF 06-14C06-57 6.00 6.00 14.00 57.00 4 45.0 5.0 C 0.25 0.03-0 .06 ECR-B4MF 06-14W06-57 6.00 6.00 14.00 57.00 4 45.0 5.0 W 0.25 0.03-0 .06 ECR-B4MF 08-18C08-63 8.00 8.00 18.00 63.00 4 45.0 5.0 C 0.30 0.03-0 .08 ECR-B4MF 08-18W08-63 8.00 8.00 18.00 63.00 4 45.0 5.0 W 0.30 0.03-0 .08 ECR-B4MF 10-22C10-72 10.00 10.00 22.00 72.00 4 45.0 5.0 C 0.30 0.03-0 .09 ECR-B4MF 10-22W10-72 10.00 10.00 22.00 72.00 4 45.0 5.0 W 0.30 0.03-0 .09 ECR-B4MF 12-26C12-83 12.00 12.00 26.00 83.00 4 45.0 5.0 C 0.40 0.04-0 .10 ECR-B4MF 12-26W12-83 12.00 12.00 26.00 83.00 4 45.0 5.0 W 0.40 0.04-0 .10 ECR-B4MF 14-30C14-83 14.00 14.00 30.00 83.00 4 45.0 5.0 C 0.40 0.04-0 11 ECR-B4MF 14-30W14-83 14.00 14.00 30.00 83.00 4 45.0 5.0 W 0.40 0.04-0 11 ECR-B6MF 16-34C16-92 (1) 16.00 16.00 34.00 92.00 6 45.0 5.0 C 0.50 0.05-0 11 ECR-B6MF 16-34W16-92 (1) 16.00 16.00 34.00 92.00 6 45.0 5.0 W 0.50 0.05-0 11 ECR-B6MF 20-42C20-104 (1) 20.00 20.00 42.00 104.00 6 45.0 5.0 C 0.70 0.05-0 11 ECR-B6MF 20-42W20-104 (1) 20.00 20.00 42.00 104.00 6 45.0 5.0 W 0.70 0.05-0 11 ECR-B6MF 25-52C25-121 (1) 25.00 25.00 52.00 121.00 6 45.0 5.0 C 0.90 0.06-0 11 ECR-B6MF 25-52W25-121 (1) 25.00 25.00 52.00 121.00 6 45.0 5.0 W 0.90 0.06-0 11 ньютон на метр шейки 3xD, кромки со стружкоразделительными канавками, угол подъёма спирали 38 CHW x 45' Ф C 1 Обозначение Размеры IC900 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX LU OAL NOF(1) RMPX(2) FHA Хвостовик(3) CHW ECP-E3L 05-12/17C06S57 5.00 6.00 12.00 17.0 57.00 3 5.0 38 0 C 0.20 0.02-0.05 ECP-E3L 05-12/17W06S57 5.00 6.00 12.00 17.0 57.00 3 5.0 38 0 W 0.20 0.02-0.05 ECP-E3L 06-14/20C06S57 6.00 6.00 14.00 20.0 57.00 3 5.0 38 0 C 0.30 0.03-0.06 ECP-E3L 06-14/20W06S57 6.00 6.00 14.00 20.0 57.00 3 5.0 38 0 W 0.30 0.03-0.06 ECP-E3L 08-18/26C08S63 8.00 8.00 18.00 26.0 63.00 3 5.0 38 0 C 0.40 0.03-0.08 ECP-E3L 08-18/26W08S63 8.00 8.00 18.00 26.0 63.00 3 5.0 38 0 W 0.40 0.03-0.08 ECP-E3L 10-22/32C10S72 10.00 10.00 22.00 32.0 72.00 3 5.0 38 0 C 0.40 0.03-0.09 ECP-E3L 10-22/32W10S72 10.00 10.00 22.00 32.0 72.00 3 5.0 38 0 W 0.40 0.03-0.09 ECP-E3L 12-26/38C12S83 12.00 12.00 26.00 38.0 83.00 3 5.0 38 0 C 0.40 0.04-0.10 ECP-E3L 12-26/38W12S83 12.00 12.00 26.00 38.0 83.00 3 5.0 38 0 W 0.40 0.04-0.10 ECP-E3L 14-30/44C14S100 14.00 14.00 30.00 44.0 100.00 3 5.0 38 0 C 0.50 0.05-0.11 ECP-E3L 14-30/44W14S100 14.00 14.00 30.00 44.0 100.00 3 5.0 38 0 W 0.50 0.05-0.11 ECP-E3L 16-34/50C16S100 16.00 16.00 34.00 50.0 100.00 3 5.0 38 0 C 0.50 0.05-0.11 ECP-E3L 16-34/50W16S100 16.00 16.00 34.00 50.0 100.00 3 5.0 38 0 W 0.50 0.05-0.11 ECP-E3L 20-42/62C20S125 20.00 20.00 42.00 62.0 125.00 3 5.0 38 0 C 0.50 0.05-0.11 ECP-E3L 20-42/62W20S125 20.00 20.00 42.00 62.0 125.00 3 5.0 38 0 W 0.50 0.05-0.11 Рекомендуется для обработки нержавеющей стали. Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon bSSflkf Монолитные концевые фрезы MULTI-MASTER
