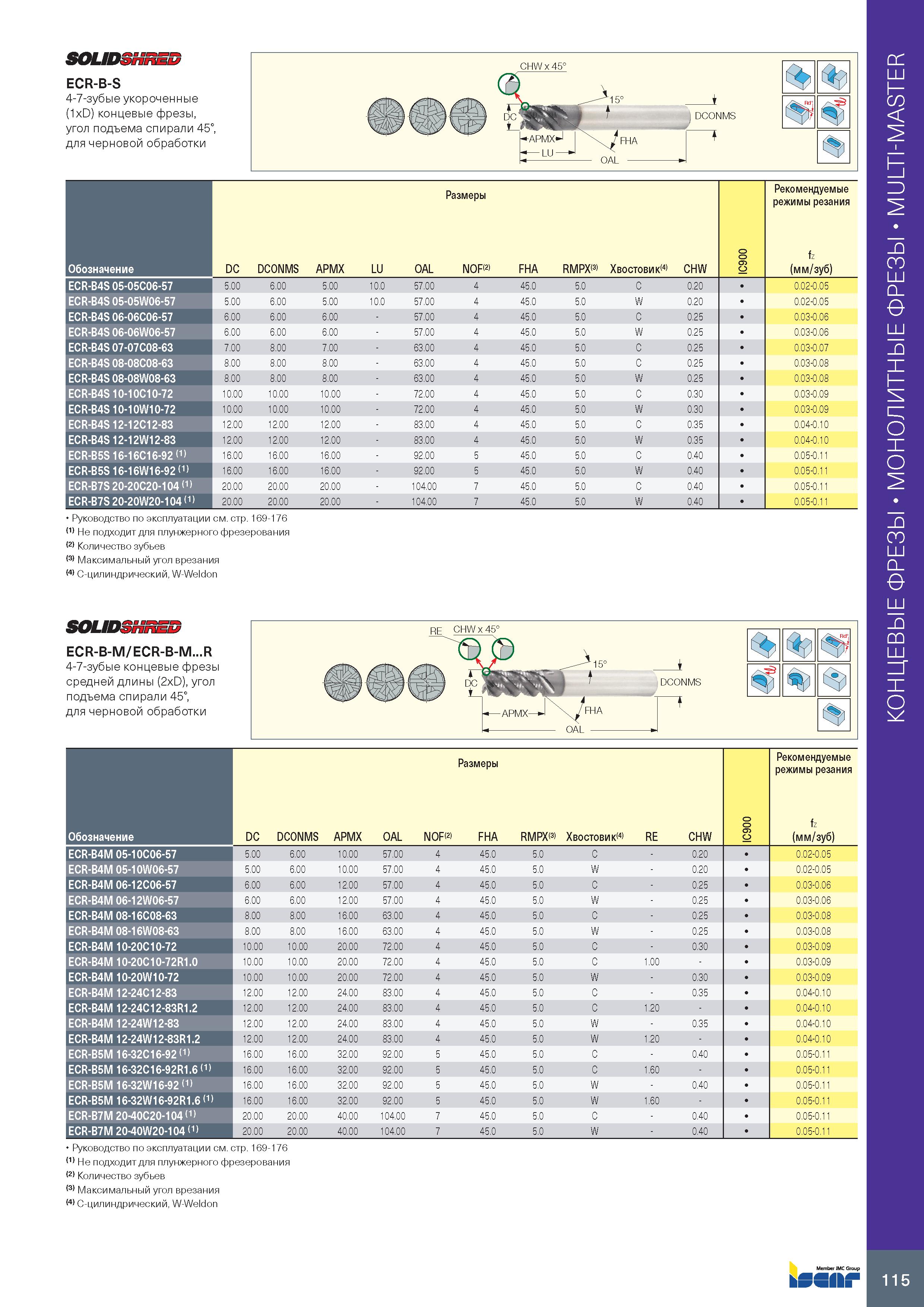

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 115 0119 Lab2u SOL/D3HRSD ECR-B-S 4-7-зубые укороченные (1xD) концевые фрезы, угол подъема спирали 45°, для черновой обработки Обозначение Размеры 0 0 9 IC Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX LU OAL NOF(2) FHA RMPX(3) Хвостовик(4) CHW ECR-B4S 05-05C06-57 5.00 6.00 5.00 10.0 57.00 4 45.0 5.0 C 0.20 0.02-0.05 ECR-B4S 05-05W06-57 5.00 6.00 5.00 10.0 57.00 4 45.0 5.0 W 0.20 0.02-0.05 ECR-B4S 06-06C06-57 6.00 6.00 6.00 57.00 4 45.0 5.0 C 0.25 0.03-0.06 ECR-B4S 06-06W06-57 6.00 6.00 6.00 57.00 4 45.0 5.0 W 0.25 0.03-0.06 ECR-B4S 07-07C08-63 7.00 8.00 7.00 63.00 4 45.0 5.0 C 0.25 0.03-0.07 ECR-B4S 08-08C08-63 8.00 8.00 8.00 63.00 4 45.0 5.0 C 0.25 0.03-0.08 ECR-B4S 08-08W08-63 8.00 8.00 8.00 63.00 4 45.0 5.0 W 0.25 0.03-0.08 ECR-B4S 10-10C10-72 10.00 10.00 10.00 72.00 4 45.0 5.0 C 0.30 0.03-0.09 ECR-B4S 10-10W10-72 10.00 10.00 10.00 72.00 4 45.0 5.0 W 0.30 0.03-0.09 ECR-B4S 12-12C12-83 12.00 12.00 12.00 83.00 4 45.0 5.0 C 0.35 0.04-0.10 ECR-B4S 12-12W12-83 12.00 12.00 12.00 83.00 4 45.0 5.0 W 0.35 0.04-0.10 ECR-B5S 16-16C16-92 (1) 16.00 16.00 16.00 92.00 5 45.0 5.0 C 0.40 0.05-0.11 ECR-B5S 16-16W16-92 (1) 16.00 16.00 16.00 92.00 5 45.0 5.0 W 0.40 0.05-0.11 ECR-B7S 20-20C20-104 (1) 20.00 20.00 20.00 104.00 7 45.0 5.0 C 0.40 0.05-0.11 ECR-B7S 20-20W20-104 (1) 20.00 20.00 20.00 104.00 7 45.0 5.0 W 0.40 0.05-0.11 Руководство по эксплуатации см. стр. 169-176 (1) Не подходит для плунжерного фрезерования (2) Количество зубьев (3) Максимальный угол врезания (4) C-цилиндрический, W-Weldon SOL/D3HRED ECR-B-M/ECR-B-M... R 4-7-зубые концевые фрезы средней длины (2xD), угол подъема спирали 45°, для черновой обработки RE CHW x 45' t DCONMS t Размеры Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOF(2) FHA RMPX(3) Хвостовик(4) RE CHW 0 0 9 IC fz (мм/зуб) ECR-B4M 05-10C06-57 5.00 6.00 10.00 57.00 4 45.0 5.0 C 0.20 0.02-0.05 ECR-B4M 05-10W06-57 5.00 6.00 10.00 57.00 4 45.0 5.0 W 0.20 0.02-0.05 ECR-B4M 06-12C06-57 6.00 6.00 12.00 57.00 4 45.0 5.0 C 0.25 0.03-0.06 ECR-B4M 06-12W06-57 6.00 6.00 12.00 57.00 4 45.0 5.0 W 0.25 0.03-0.06 ECR-B4M 08-16C08-63 8.00 8.00 16.00 63.00 4 45.0 5.0 C 0.25 0.03-0.08 ECR-B4M 08-16W08-63 8.00 8.00 16.00 63.00 4 45.0 5.0 W 0.25 0.03-0.08 ECR-B4M 10-20C10-72 10.00 10.00 20.00 72.00 4 45.0 5.0 C 0.30 0.03-0.09 ECR-B4M 10-20C10-72R1.0 10.00 10.00 20.00 72.00 4 45.0 5.0 C 1.00 0.03-0.09 ECR-B4M 10-20W10-72 10.00 10.00 20.00 72.00 4 45.0 5.0 W 0.30 0.03-0.09 ECR-B4M 12-24C12-83 12.00 12.00 24.00 83.00 4 45.0 5.0 C 0.35 0.04-0.10 ECR-B4M 12-24C12-83R1.2 12.00 12.00 24.00 83.00 4 45.0 5.0 C 1.20 0.04-0.10 ECR-B4M 12-24W12-83 12.00 12.00 24.00 83.00 4 45.0 5.0 W 0.35 0.04-0.10 ECR-B4M 12-24W12-83R1.2 12.00 12.00 24.00 83.00 4 45.0 5.0 W 1.20 0.04-0.10 ECR-B5M 16-32C16-92 (1) 16.00 16.00 32.00 92.00 5 45.0 5.0 C 0.40 0.05-0.11 ECR-B5M 16-32C16-92R1.6 (1) 16.00 16.00 32.00 92.00 5 45.0 5.0 C 1.60 0.05-0.11 ECR-B5M 16-32W16-92 (1) 16.00 16.00 32.00 92.00 5 45.0 5.0 W 0.40 0.05-0.11 ECR-B5M 16-32W16-92R1.6 (1) 16.00 16.00 32.00 92.00 5 45.0 5.0 W 1.60 0.05-0.11 ECR-B7M 20-40C20-104 (1) 20.00 20.00 40.00 104.00 7 45.0 5.0 C 0.40 0.05-0.11 ECR-B7M 20-40W20-104 (1) 20.00 20.00 40.00 104.00 7 45.0 5.0 W 0.40 0.05-0.11 Руководство по эксплуатации см. стр. 169-176 (1) Не подходит для плунжерного фрезерования (2) Количество зубьев (3) Максимальный угол врезания (4) C-цилиндрический, W-Weldon 115 Монолитные концевые фрезы MULTI-MASTER
