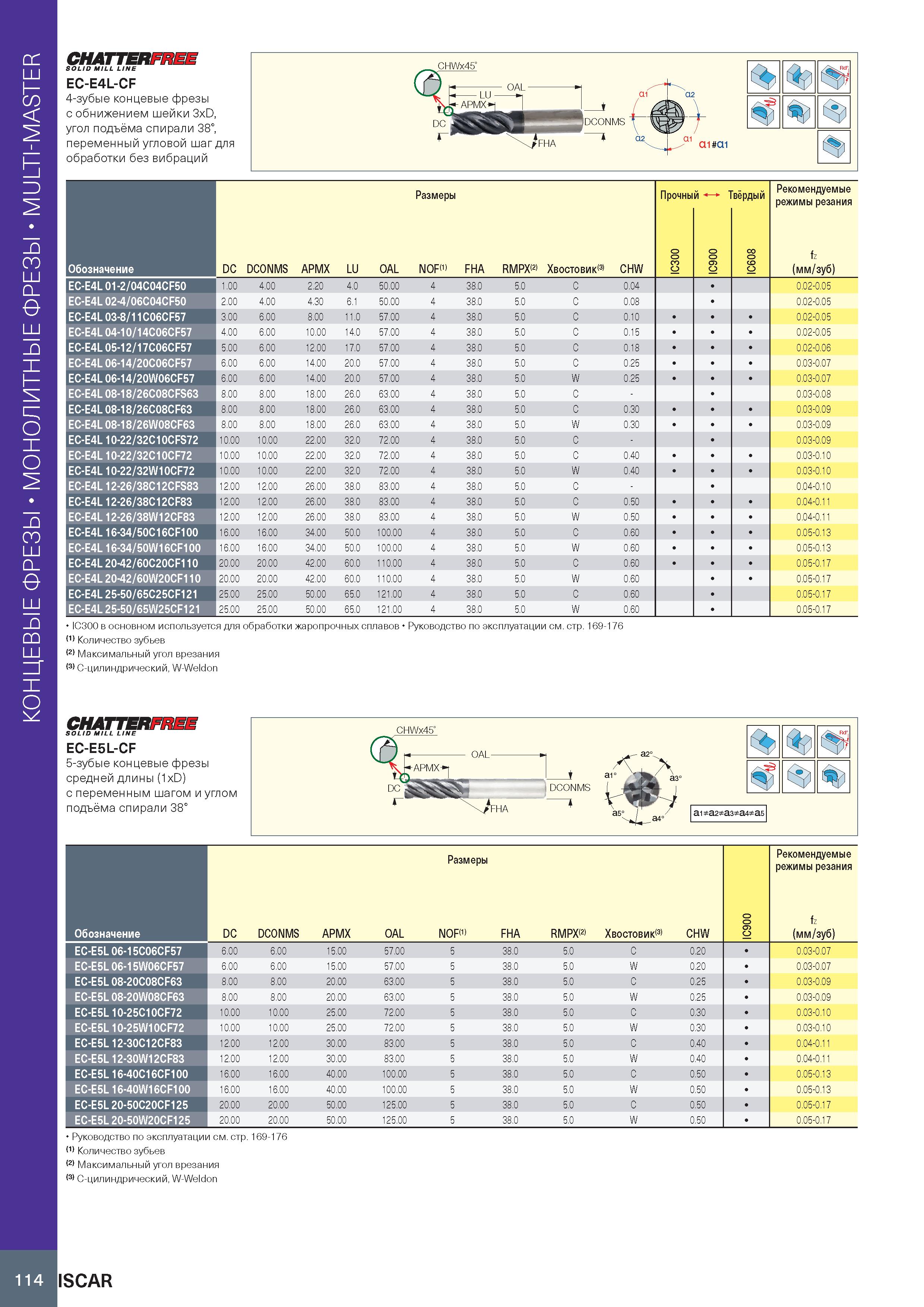

Монолитные концевые фрезы MULTI-MASTER CHATTERFREE SOLID MILL LINE EC-E4L-CF 4-зубые концевые фрезы с обнижением шейки 3xD, угол подъёма спирали 38°, переменный угловой шаг для обработки без вибраций Размеры Прочный —- 1 вёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX LU OAL NOF(1) FHA RMPX(2) Хвостовик(3) CHW IC300 0 0 9 о IC608 fz (мм/зуб) EC-E4L 01-2/04C04CF50 1.00 4 00 2.20 4.0 50.00 4 38 0 5.0 C 0.04 0.02-0.05 EC-E4L 02-4/06C04CF50 2.00 4 .00 4.30 6.1 50.00 4 38 0 5.0 C 0.08 0.02-0.05 EC-E4L 03-8/11C06CF57 3.00 6 .00 8.00 11.0 57.00 4 38 0 5.0 C 0.10 0.02-0.05 EC-E4L 04-10/14C06CF57 4.00 6 .00 10.00 14.0 57.00 4 38 0 5.0 C 0.15 0.02-0.05 EC-E4L 05-12/17C06CF57 5.00 6 .00 12.00 17.0 57.00 4 38 0 5.0 C 0.18 0.02-0.06 EC-E4L 06-14/20C06CF57 6.00 6 .00 14.00 20.0 57.00 4 38 0 5.0 C 0.25 0.03-0.07 EC-E4L 06-14/20W06CF57 6.00 6 .00 14.00 20.0 57.00 4 38 0 5.0 W 0.25 0.03-0.07 EC-E4L 08-18/26C08CFS63 8.00 8 .00 18.00 26.0 63.00 4 38 0 5.0 C 0.03-0.08 EC-E4L 08-18/26C08CF63 8.00 8 .00 18.00 26.0 63.00 4 38 0 5.0 C 0.30 0.03-0.09 EC-E4L 08-18/26W08CF63 8.00 8 .00 18.00 26.0 63.00 4 38 0 5.0 W 0.30 0.03-0.09 EC-E4L 10-22/32C10CFS72 10.00 10.00 22.00 32.0 72.00 4 38 0 5.0 C 0.03-0.09 EC-E4L 10-22/32C10CF72 10.00 10.00 22.00 32.0 72.00 4 38 0 5.0 C 0.40 0.03-0.10 EC-E4L 10-22/32W10CF72 10.00 10.00 22.00 32.0 72.00 4 38 0 5.0 W 0.40 0.03-0.10 EC-E4L 12-26/38C12CFS83 12.00 12.00 26.00 38.0 83.00 4 38 0 5.0 C 0.04-0.10 EC-E4L 12-26/38C12CF83 12.00 12.00 26.00 38.0 83.00 4 38 0 5.0 C 0.50 0.04-0.11 EC-E4L 12-26/38W12CF83 12.00 12.00 26.00 38.0 83.00 4 38 0 5.0 W 0.50 0.04-0.11 EC-E4L 16-34/50C16CF100 16.00 16 .00 34.00 50.0 100.00 4 38 0 5.0 C 0.60 0.05-0.13 EC-E4L 16-34/50W16CF100 16.00 16 .00 34.00 50.0 100.00 4 38 0 5.0 W 0.60 0.05-0.13 EC-E4L 20-42/60C20CF110 20.00 20.00 42.00 60.0 110.00 4 38 0 5.0 C 0.60 0.05-0.17 EC-E4L 20-42/60W20CF110 20.00 20.00 42.00 60.0 110.00 4 38 0 5.0 W 0.60 0.05-0.17 EC-E4L 25-50/65C25CF121 25.00 25.00 50.00 65.0 121.00 4 38 0 5.0 C 0.60 0.05-0.17 EC-E4L 25-50/65W25CF121 25.00 25.00 50.00 65.0 121.00 4 38 0 5.0 W 0.60 0.05-0.17 IC300 в основном используется для обработки жаропрочных сплавов Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon CHATTERFREE SOLID MILL LINE EC-E5L-CF 5-зубые концевые фрезы средней длины (1xD) с переменным шагом и углом подъёма спирали 38° CHWx45° DCONMS rS- as° / 55 i ai a2 a3 a4 a5 Размеры IC900 Рекомендуемые режимы резания fz (мм/зуб) Обозначение DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) CHW EC-E5L 06-15C06CF57 6.00 6.00 15.00 57.00 5 38 .0 5.0 C 0.20 0.03-0.07 EC-E5L 06-15W06CF57 6.00 6.00 15.00 57.00 5 38 .0 5.0 W 0.20 0.03-0.07 EC-E5L 08-20C08CF63 8.00 8.00 20.00 63.00 5 38 0 5.0 C 0.25 0.03-0.09 EC-E5L 08-20W08CF63 8.00 8.00 20.00 63.00 5 38 .0 5.0 W 0.25 0.03-0.09 EC-E5L 10-25C10CF72 10.00 10.00 25.00 72.00 5 38 .0 5.0 C 0.30 0.03-0.10 EC-E5L 10-25W10CF72 10.00 10.00 25.00 72.00 5 38 .0 5.0 W 0.30 0.03-0.10 EC-E5L 12-30C12CF83 12.00 12.00 30.00 83.00 5 38 .0 5.0 C 0.40 0.04-0.11 EC-E5L 12-30W12CF83 12.00 12.00 30.00 83.00 5 38 .0 5.0 W 0.40 0.04-0.11 EC-E5L 16-40C16CF100 16.00 16.00 40.00 100.00 5 38 .0 5.0 C 0.50 0.05-0.13 EC-E5L 16-40W16CF100 16.00 16.00 40.00 100.00 5 38 .0 5.0 W 0.50 0.05-0.13 EC-E5L 20-50C20CF125 20.00 20.00 50.00 125.00 5 38 .0 5.0 C 0.50 0.05-0.17 EC-E5L 20-50W20CF125 20.00 20.00 50.00 125.00 5 38 .0 5.0 W 0.50 0.05-0.17 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon 114 ISCAR
