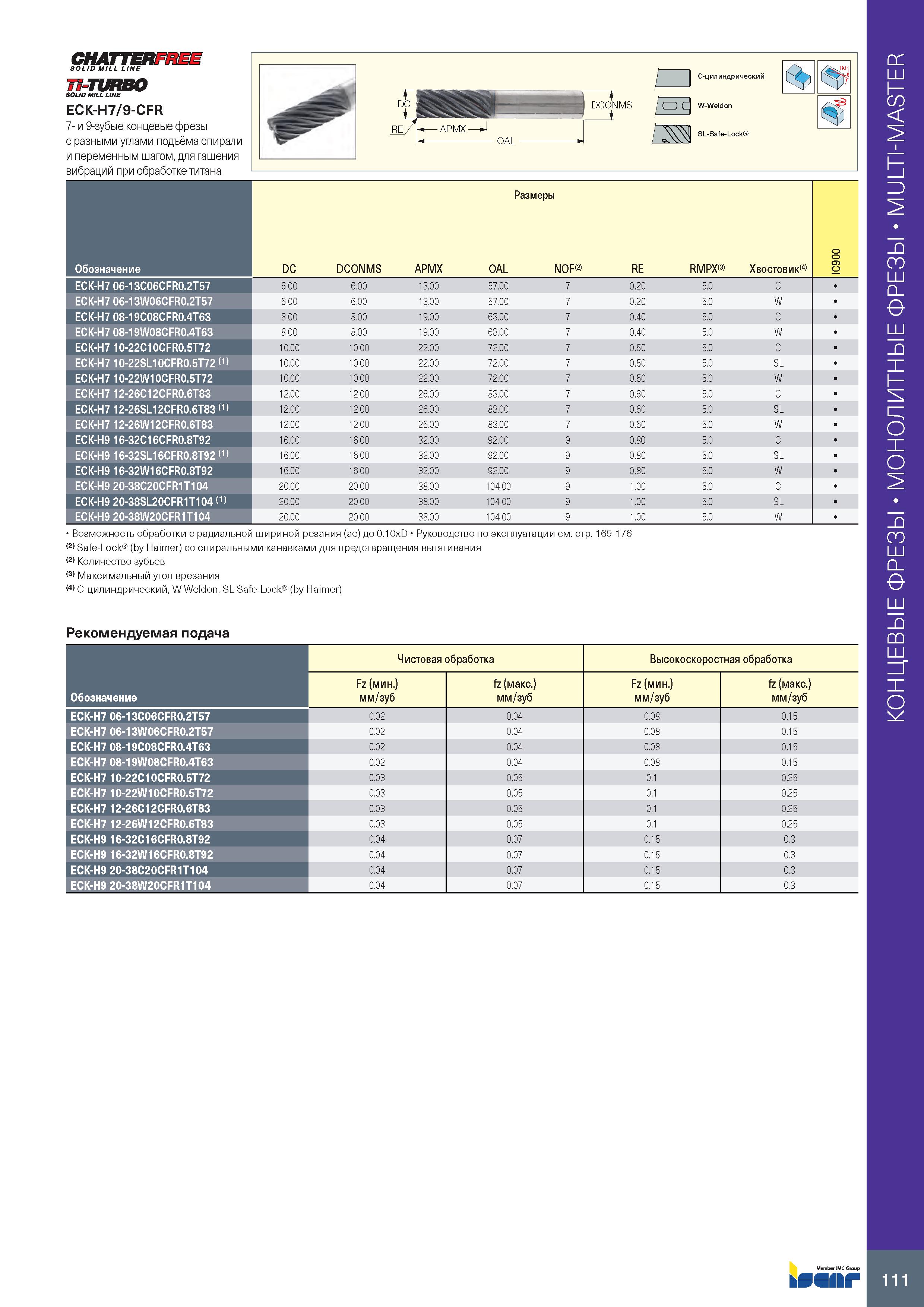

CHATTERFREE SOLID MILL LINE Ti-TURBO SOLID MILL LINE ECK-H7/9-CFR 7- и 9-зубые концевые фрезы с разными углами подъёма спирали и переменным шагом, для гашения вибраций при обработке титана С-цилиндрический DCONMS i I CD SL-Safe-Lock Возможность обработки с радиальной шириной резания (ae) до 0.10xD Руководство по эксплуатации см. стр. 169-176 (2) Safe-Lock (by Haimer) со спиральными канавками для предотвращения вытягивания (2) Количество зубьев (3) Максимальный угол врезания (4) C-цилиндрический, W-Weldon, SL-Safe-Lock (by Haimer) Размеры Обозначение DC DCONMS APMX OAL NOF(2) RE RMPX(3) Хвостовик(4) 0 0 9 о ECK-H7 06-13C06CFR0.2T57 6.00 6.00 13.00 57.00 7 0.20 5.0 C ECK-H7 06-13W06CFR0.2T57 6.00 6.00 13.00 57.00 7 0.20 5.0 W ECK-H7 08-19C08CFR0.4T63 8.00 8.00 19.00 63.00 7 0.40 5.0 C ECK-H7 08-19W08CFR0.4T63 8.00 8.00 19.00 63.00 7 0.40 5.0 W ECK-H7 10-22C10CFR0.5T72 10.00 10.00 22.00 72.00 7 0.50 5.0 C ECK-H7 10-22SL10CFR0.5T72 (1) 10.00 10.00 22.00 72.00 7 0.50 5.0 SL ECK-H7 10-22W10CFR0.5T72 10.00 10.00 22.00 72.00 7 0.50 5.0 W ECK-H7 12-26C12CFR0.6T83 12.00 12.00 26.00 83.00 7 0.60 5.0 C ECK-H7 12-26SL12CFR0.6T83 (1) 12.00 12.00 26.00 83.00 7 0.60 5.0 SL ECK-H7 12-26W12CFR0.6T83 12.00 12.00 26.00 83.00 7 0.60 5.0 W ECK-H9 16-32C16CFR0.8T92 16.00 16.00 32.00 92.00 9 0.80 5.0 C ECK-H9 16-32SL16CFR0.8T92 (1) 16.00 16.00 32.00 92.00 9 0.80 5.0 SL ECK-H9 16-32W16CFR0.8T92 16.00 16.00 32.00 92.00 9 0.80 5.0 W ECK-H9 20-38C20CFR1T104 20.00 20.00 38.00 104.00 9 1.00 5.0 C ECK-H9 20-38SL20CFR1T104 (1) 20.00 20.00 38.00 104.00 9 1.00 5.0 SL ECK-H9 20-38W20CFR1T104 20.00 20.00 38.00 104.00 9 1.00 5.0 W W-Weldon Рекомендуемая подача Обозначение Чистовая обработка Высокоскоростная обработка Fz (мин.) мм/зуб fz (макс.) мм/зуб Fz (мин.) мм/зуб fz (макс.) мм/зуб ECK-H7 06-13C06CFR0.2T57 0.02 0.04 0.08 0.15 ECK-H7 06-13W06CFR0.2T57 0.02 0.04 0.08 0.15 ECK-H7 08-19C08CFR0.4T63 0.02 0.04 0.08 0.15 ECK-H7 08-19W08CFR0.4T63 0.02 0.04 0.08 0.15 ECK-H7 10-22C10CFR0.5T72 0.03 0.05 0.1 0.25 ECK-H7 10-22W10CFR0.5T72 0.03 0.05 0.1 0.25 ECK-H7 12-26C12CFR0.6T83 0.03 0.05 0.1 0.25 ECK-H7 12-26W12CFR0.6T83 0.03 0.05 0.1 0.25 ECK-H9 16-32C16CFR0.8T92 0.04 0.07 0.15 0.3 ECK-H9 16-32W16CFR0.8T92 0.04 0.07 0.15 0.3 ECK-H9 20-38C20CFR1T104 0.04 0.07 0.15 0.3 ECK-H9 20-38W20CFR1T104 0.04 0.07 0.15 0.3 111 Монолитные концевые фрезы MULTI-MASTER
