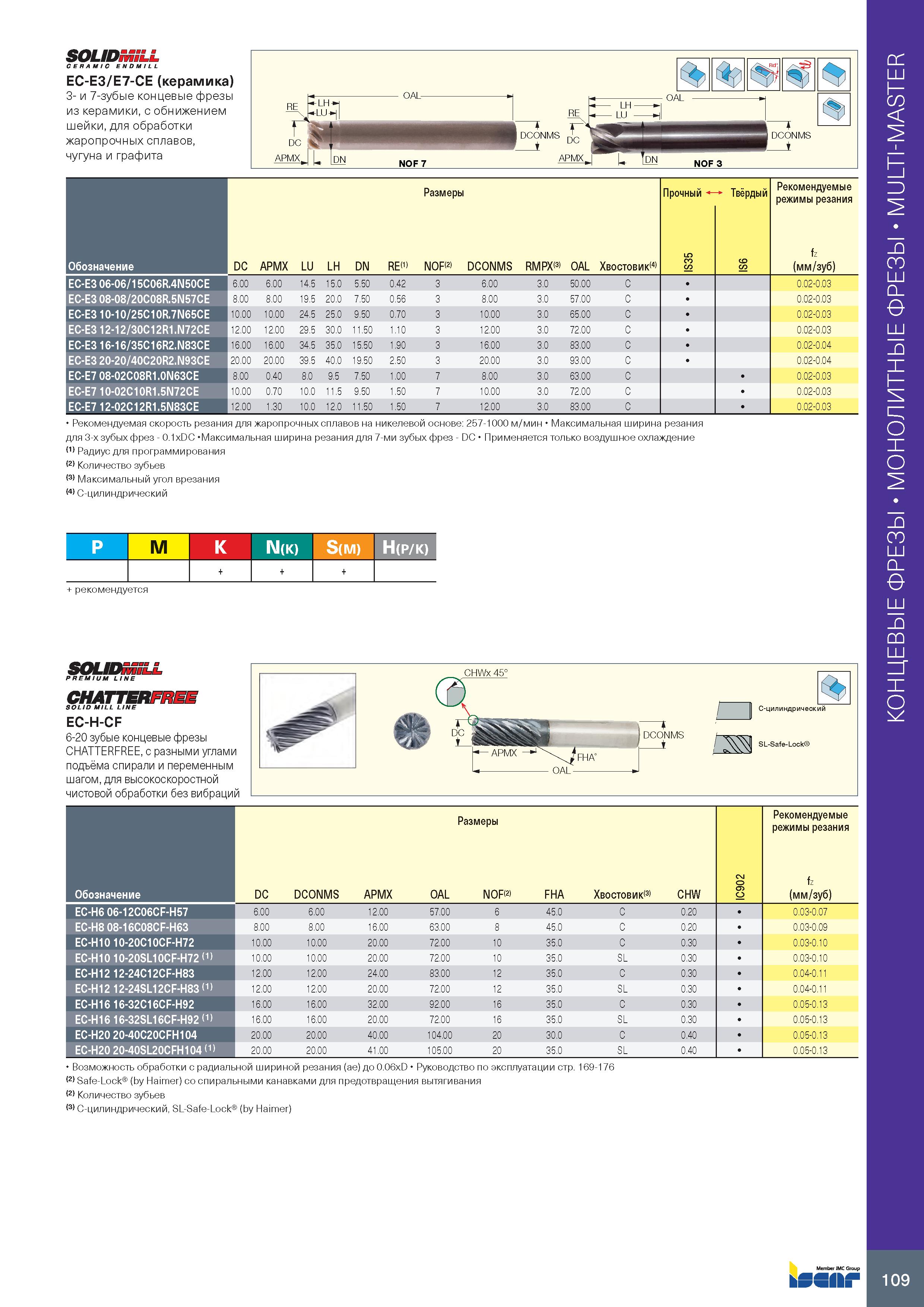

SOLIDmiLL CERAMIC ENDMILL EC-E3/E7-CE (керамика) 3- и 7-зубые концевые фрезы из керамики, с обнижением шейки, для обработки жаропрочных сплавов, чугуна и графита Размеры Прочный i’ Твердый Рекомендуемые режимы резания Обозначение DC APMX LU LH DN RE(1) NOF(2) DCONMS RMPX(3) OAL Хвостовик(4) m CO CO CO £2 fz (мм/зуб) EC-E3 06-06/15C06R.4N50CE 6.00 6.00 14.5 15.0 5.50 0.42 3 6.00 3.0 50.00 C 0.02-0.03 EC-E3 08-08/20C08R.5N57CE 8.00 8.00 19.5 20.0 7.50 0.56 3 8.00 3.0 57.00 C 0.02-0.03 EC-E3 10-10/25C10R.7N65CE 10.00 10.00 24.5 25.0 9.50 0.70 3 10.00 3.0 65.00 C 0.02-0.03 EC-E3 12-12/30C12R1.N72CE 12.00 12.00 29.5 30.0 11.50 1.10 3 12.00 3.0 72.00 C 0.02-0.03 EC-E3 16-16/35C16R2.N83CE 16.00 16.00 34.5 35.0 15.50 1.90 3 16.00 3.0 83.00 C 0.02-0.04 EC-E3 20-20/40C20R2.N93CE 20.00 20.00 39.5 40.0 19.50 2.50 3 20.00 3.0 93.00 C 0.02-0.04 EC-E7 08-02C08R1.0N63CE 8.00 0.40 8.0 9.5 7.50 1.00 7 8.00 3.0 63.00 C 0.02-0.03 EC-E7 10-02C10R1.5N72CE 10.00 0.70 10.0 11.5 9.50 1.50 7 10.00 3.0 72.00 C 0.02-0.03 EC-E7 12-02C12R1.5N83CE 12.00 1.30 10.0 12.0 11.50 1.50 7 12.00 3.0 83.00 C 0.02-0.03 Рекомендуемая скорость резания для жаропрочных сплавов на никелевой основе: 257-1000 м/мин Максимальная ширина резания для 3-х зубых фрез - 0.1xDC Максимальная ширина резания для 7-ми зубых фрез - DC Применяется только воздушное охлаждение (1) Радиус для программирования (2) Количество зубьев (3) Максимальный угол врезания (4) C-цилиндрический P M K N(K) S(M) H(p/k) + + + рекомендуется SOLIDmiLL PREMIUM LINE CHATTERFREE SOLID MILL LINE EC-H-CF 6-20 зубые концевые фрезы CHATTERFREE, с разными углами подъёма спирали и переменным шагом, для высокоскоростной чистовой обработки без вибраций Обозначение Размеры IC902 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(2) FHA Хвостовик(3) CHW EC-H6 06-12C06CF-H57 6.00 6.00 12.00 57.00 6 45.0 C 0.20 0.03-0.07 EC-H8 08-16C08CF-H63 8.00 8.00 16.00 63.00 8 45.0 C 0.20 0.03-0.09 EC-H10 10-20C10CF-H72 10.00 10.00 20.00 72.00 10 35.0 C 0.30 0.03-0.10 EC-H10 10-20SL10CF-H72 (1) 10.00 10.00 20.00 72.00 10 35.0 SL 0.30 0.03-0.10 EC-H12 12-24C12CF-H83 12.00 12.00 24.00 83.00 12 35.0 C 0.30 0.04-0.11 EC-H12 12-24SL12CF-H83 (1) 12.00 12.00 20.00 72.00 12 35.0 SL 0.30 0.04-0.11 EC-H16 16-32C16CF-H92 16.00 16.00 32.00 92.00 16 35.0 C 0.30 0.05-0.13 EC-H16 16-32SL16CF-H92 (1) 16.00 16.00 20.00 72.00 16 35.0 SL 0.30 0.05-0.13 EC-H20 20-40C20CFH104 20.00 20.00 40.00 104.00 20 30.0 C 0.40 0.05-0.13 EC-H20 20-40SL20CFH104 (1) 20.00 20.00 41.00 105.00 20 35.0 SL 0.40 0.05-0.13 Возможность обработки с радиальной шириной резания (ae) до 0.06xD Руководство по эксплуатации стр. 169-176 (2) Safe-Lock (by Haimer) со спиральными канавками для предотвращения вытягивания (2) Количество зубьев (3) C-цилиндрический, SL-Safe-Lock (by Haimer) bSSflkf Монолитные концевые фрезы MULTI-MASTER
