111 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.107

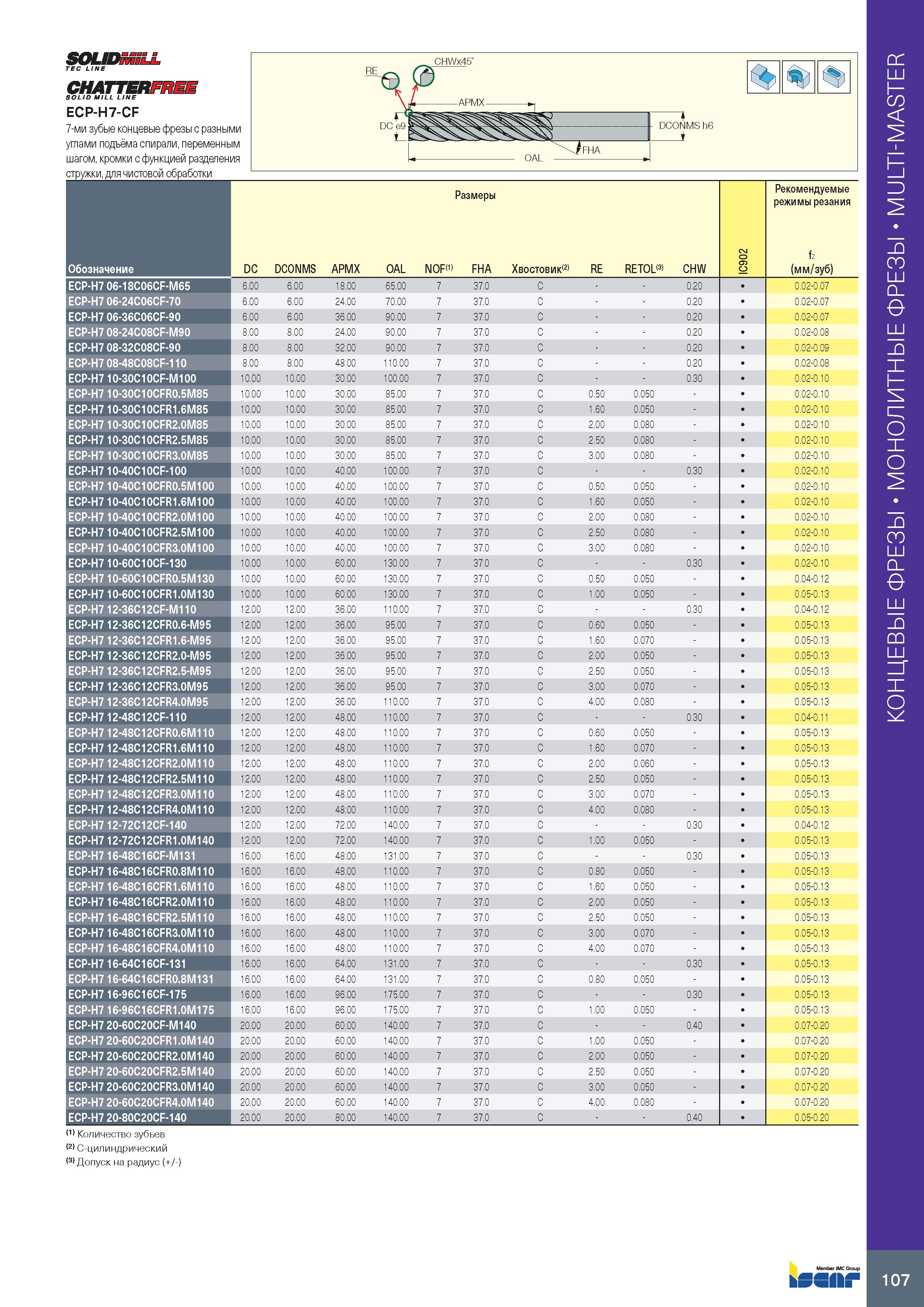

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 107 0111 Lab2u SOLIDmiLL TEC LINE CHATTERFREE SOLID MILL LINE ECP-H7-CF 7-ми зубые концевые фрезы с разными углами подъёма спирали, переменным шагом, кромки с функцией разделения стружки, для чистовой обработки Обозначение Размеры IC902 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(1) FHA Хвостовик RE RETOL(3) CHW ECP-H7 06-18C06CF-M65 6.00 6.00 18.00 65.00 7 37.0 C 0.20 0.02-0.07 ECP-H7 06-24C06CF-70 6.00 6.00 24.00 70. 00 7 37.0 C 0.20 0.02-0.07 ECP-H7 06-36C06CF-90 6.00 6.00 36.00 90. 00 7 37.0 C 0.20 0.02-0.07 ECP-H7 08-24C08CF-M90 8.00 8.00 24.00 90. 00 7 37.0 C 0.20 0.02-0.08 ECP-H7 08-32C08CF-90 8.00 8.00 32.00 90. 00 7 37.0 C 0.20 0.02-0.09 ECP-H7 08-48C08CF-110 8.00 8.00 48.00 110.00 7 37.0 C 0.20 0.02-0.08 ECP-H7 10-30C10CF-M100 10.00 10.00 30.00 100.00 7 37.0 C 0.30 0.02-0.10 ECP-H7 10-30C10CFR0.5M85 10.00 10.00 30.00 85.00 7 37.0 C 0.50 0.050 0.02-0.10 ECP-H7 10-30C10CFR1.6M85 10.00 10.00 30.00 85. 00 7 37.0 C 1.60 0.050 0.02-0.10 ECP-H7 10-30C10CFR2.0M85 10.00 10.00 30.00 85. 00 7 37.0 C 2.00 0.080 0.02-0.10 ECP-H7 10-30C10CFR2.5M85 10.00 10.00 30.00 85. 00 7 37.0 C 2.50 0.080 0.02-0.10 ECP-H7 10-30C10CFR3.0M85 10.00 10.00 30.00 85. 00 7 37.0 C 3.00 0.080 0.02-0.10 ECP-H7 10-40C10CF-100 10.00 10.00 40.00 100 .00 7 37.0 C 0.30 0.02-0.10 ECP-H7 10-40C10CFR0.5M100 10.00 10.00 40.00 100 .00 7 37.0 C 0.50 0.050 0.02-0.10 ECP-H7 10-40C10CFR1.6M100 10.00 10.00 40.00 100 .00 7 37.0 C 1.60 0.050 0.02-0.10 ECP-H7 10-40C10CFR2.0M100 10.00 10.00 40.00 100 .00 7 37.0 C 2.00 0.080 0.02-0.10 ECP-H7 10-40C10CFR2.5M100 10.00 10.00 40.00 100 .00 7 37.0 C 2.50 0.080 0.02-0.10 ECP-H7 10-40C10CFR3.0M100 10.00 10.00 40.00 100 .00 7 37.0 C 3.00 0.080 0.02-0.10 ECP-H7 10-60C10CF-130 10.00 10.00 60.00 130 .00 7 37.0 C 0.30 0.02-0.10 ECP-H7 10-60C10CFR0.5M130 10.00 10.00 60.00 130 .00 7 37.0 C 0.50 0.050 0.04-0.12 ECP-H7 10-60C10CFR1.0M130 10.00 10.00 60.00 130 .00 7 37.0 C 1.00 0.050 0.05-0.13 ECP-H7 12-36C12CF-M110 12.00 12.00 36.00 110 .00 7 37.0 C 0.30 0.04-0.12 ECP-H7 12-36C12CFR0.6-M95 12.00 12.00 36.00 95.00 7 37.0 C 0.60 0.050 0.05-0.13 ECP-H7 12-36C12CFR1.6-M95 12.00 12.00 36.00 95. 00 7 37.0 C 1.60 0.070 0.05-0.13 ECP-H7 12-36C12CFR2.0-M95 12.00 12.00 36.00 95. 00 7 37.0 C 2.00 0.050 0.05-0.13 ECP-H7 12-36C12CFR2.5-M95 12.00 12.00 36.00 95. 00 7 37.0 C 2.50 0.050 0.05-0.13 ECP-H7 12-36C12CFR3.0M95 12.00 12.00 36.00 95. 00 7 37.0 C 3.00 0.070 0.05-0.13 ECP-H7 12-36C12CFR4.0M95 12.00 12.00 36.00 110.00 7 37.0 C 4.00 0.080 0.05-0.13 ECP-H7 12-48C12CF-110 12.00 12.00 48.00 110.00 7 37.0 C 0.30 0.04-0.11 ECP-H7 12-48C12CFR0.6M110 12.00 12.00 48.00 110.00 7 37.0 C 0.60 0.050 0.05-0.13 ECP-H7 12-48C12CFR1.6M110 12.00 12.00 48.00 110.00 7 37.0 C 1.60 0.070 0.05-0.13 ECP-H7 12-48C12CFR2.0M110 12.00 12.00 48.00 110.00 7 37.0 C 2.00 0.060 0.05-0.13 ECP-H7 12-48C12CFR2.5M110 12.00 12.00 48.00 110.00 7 37.0 C 2.50 0.050 0.05-0.13 ECP-H7 12-48C12CFR3.0M110 12.00 12.00 48.00 110.00 7 37.0 C 3.00 0.070 0.05-0.13 ECP-H7 12-48C12CFR4.0M110 12.00 12.00 48.00 110.00 7 37.0 C 4.00 0.080 0.05-0.13 ECP-H7 12-72C12CF-140 12.00 12.00 72.00 140.00 7 37.0 C 0.30 0.04-0.12 ECP-H7 12-72C12CFR1.0M140 12.00 12.00 72.00 140.00 7 37.0 C 1.00 0.050 0.05-0.13 ECP-H7 16-48C16CF-M131 16.00 16.00 48.00 131.00 7 37.0 C 0.30 0.05-0.13 ECP-H7 16-48C16CFR0.8M110 16.00 16.00 48.00 110.00 7 37.0 C 0.80 0.050 0.05-0.13 ECP-H7 16-48C16CFR1.6M110 16.00 16.00 48.00 110.00 7 37.0 C 1.60 0.050 0.05-0.13 ECP-H7 16-48C16CFR2.0M110 16.00 16.00 48.00 110.00 7 37.0 C 2.00 0.050 0.05-0.13 ECP-H7 16-48C16CFR2.5M110 16.00 16.00 48.00 110.00 7 37.0 C 2.50 0.050 0.05-0.13 ECP-H7 16-48C16CFR3.0M110 16.00 16.00 48.00 110.00 7 37.0 C 3.00 0.070 0.05-0.13 ECP-H7 16-48C16CFR4.0M110 16.00 16.00 48.00 110.00 7 37.0 C 4.00 0.070 0.05-0.13 ECP-H7 16-64C16CF-131 16.00 16.00 64.00 131.00 7 37.0 C 0.30 0.05-0.13 ECP-H7 16-64C16CFR0.8M131 16.00 16.00 64.00 131.00 7 37.0 C 0.80 0.050 0.05-0.13 ECP-H7 16-96C16CF-175 16.00 16.00 96.00 175.00 7 37.0 C 0.30 0.05-0.13 ECP-H7 16-96C16CFR1.0M175 16.00 16.00 96.00 175.00 7 37.0 C 1.00 0.050 0.05-0.13 ECP-H7 20-60C20CF-M140 20.00 20.00 60.00 140.00 7 37.0 C 0.40 0.07-0.20 ECP-H7 20-60C20CFR1.0M140 20.00 20.00 60.00 140.00 7 37.0 C 1.00 0.050 0.07-0.20 ECP-H7 20-60C20CFR2.0M140 20.00 20.00 60.00 140.00 7 37.0 C 2.00 0.050 0.07-0.20 ECP-H7 20-60C20CFR2.5M140 20.00 20.00 60.00 140.00 7 37.0 C 2.50 0.050 0.07-0.20 ECP-H7 20-60C20CFR3.0M140 20.00 20.00 60.00 140.00 7 37.0 C 3.00 0.050 0.07-0.20 ECP-H7 20-60C20CFR4.0M140 20.00 20.00 60.00 140.00 7 37.0 C 4.00 0.080 0.07-0.20 ECP-H7 20-80C20CF-140 20.00 20.00 80.00 140.00 7 37.0 C 0.40 0.05-0.20 (1) Количество зубьев (2) C-цилиндрический (3) Допуск на радиус (+/-) Member JMC Group CHWx45 Монолитные концевые фрезы MULTI-MASTER
