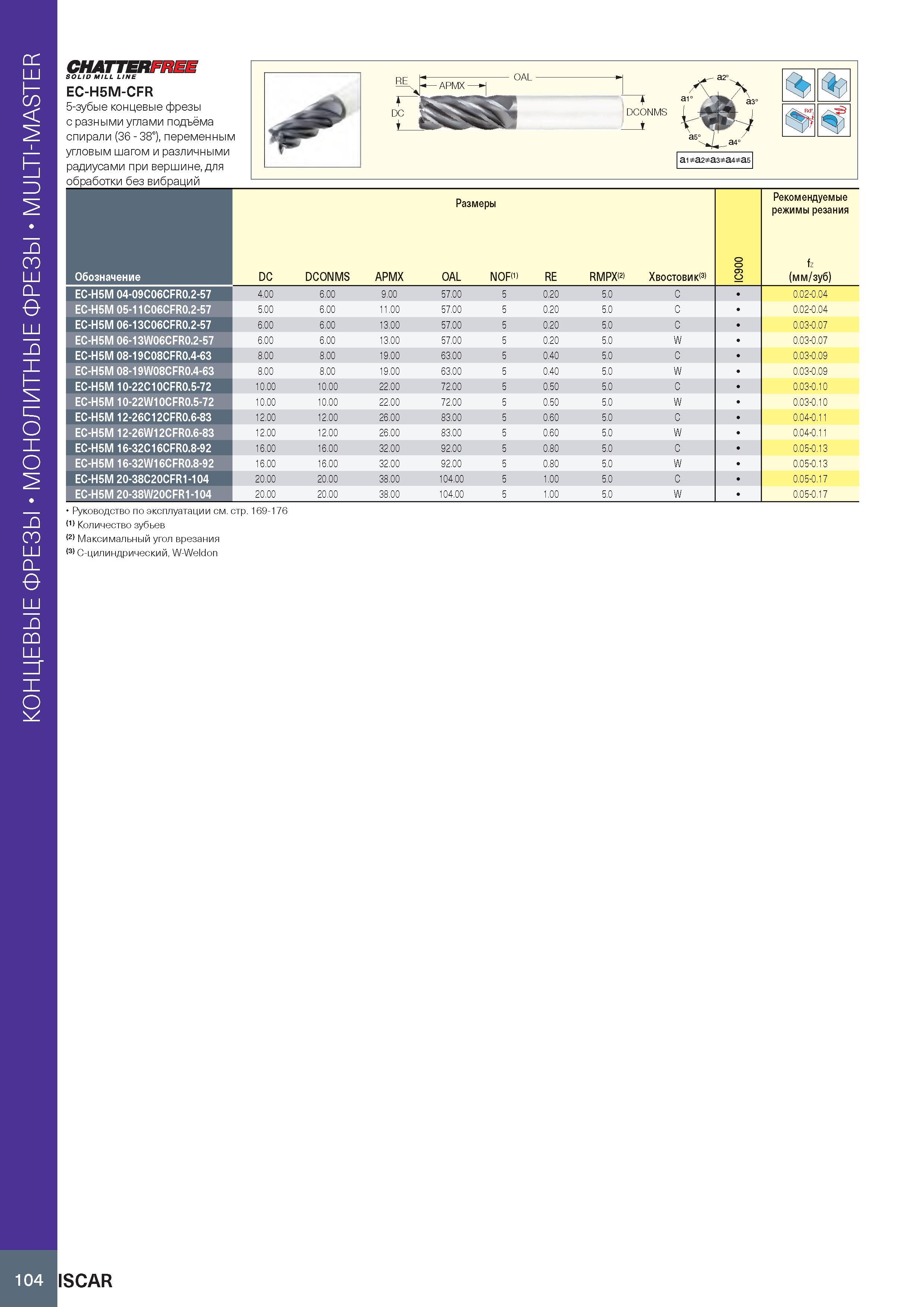

Монолитные концевые фрезы MULTI-MASTER CHATTERFREE SOLID MILL LINE EC-H5M-CFR 5-зубые концевые фрезы с разными углами подъёма спирали (36 - 38°), переменным угловым шагом и различными радиусами при вершине, для обработки без вибраций ai a2 a3 a4 as Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon Обозначение Размеры IC900 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOFO) RE RMPX(2) Хвостовик(3) EC-H5M 04-09C06CFR0.2-57 4.00 6.00 9.00 57.00 0.20 5.0 C 0.02-0.04 EC-H5M 05-11C06CFR0.2-57 5.00 6.00 11.00 57.00 5 0.20 5.0 C 0.02-0.04 EC-H5M 06-13C06CFR0.2-57 6.00 6.00 13.00 57.00 5 0.20 5.0 C 0.03-0.07 EC-H5M 06-13W06CFR0.2-57 6.00 6.00 13.00 57.00 5 0.20 5.0 W 0.03-0.07 EC-H5M 08-19C08CFR0.4-63 8.00 8.00 19.00 63.00 5 0.40 5.0 C 0.03-0.09 EC-H5M 08-19W08CFR0.4-63 8.00 8.00 19.00 63.00 5 0.40 5.0 W 0.03-0.09 EC-H5M 10-22C10CFR0.5-72 10.00 10.00 22.00 72.00 5 0.50 5.0 C 0.03-0.10 EC-H5M 10-22W10CFR0.5-72 10.00 10.00 22.00 72.00 5 0.50 5.0 W 0.03-0.10 EC-H5M 12-26C12CFR0.6-83 12.00 12.00 26.00 83.00 5 0.60 5.0 C 0.04-0.11 EC-H5M 12-26W12CFR0.6-83 12.00 12.00 26.00 83.00 5 0.60 5.0 W 0.04-0.11 EC-H5M 16-32C16CFR0.8-92 16.00 16.00 32.00 92.00 5 0.80 5.0 C 0.05-0.13 EC-H5M 16-32W16CFR0.8-92 16.00 16.00 32.00 92.00 5 0.80 5.0 W 0.05-0.13 EC-H5M 20-38C20CFR1-104 20.00 20.00 38.00 104.00 5 1.00 5.0 C 0.05-0.17 EC-H5M 20-38W20CFR1-104 20.00 20.00 38.00 104.00 5 1.00 5.0 W 0.05-0.17 DCONMS ISCAR
