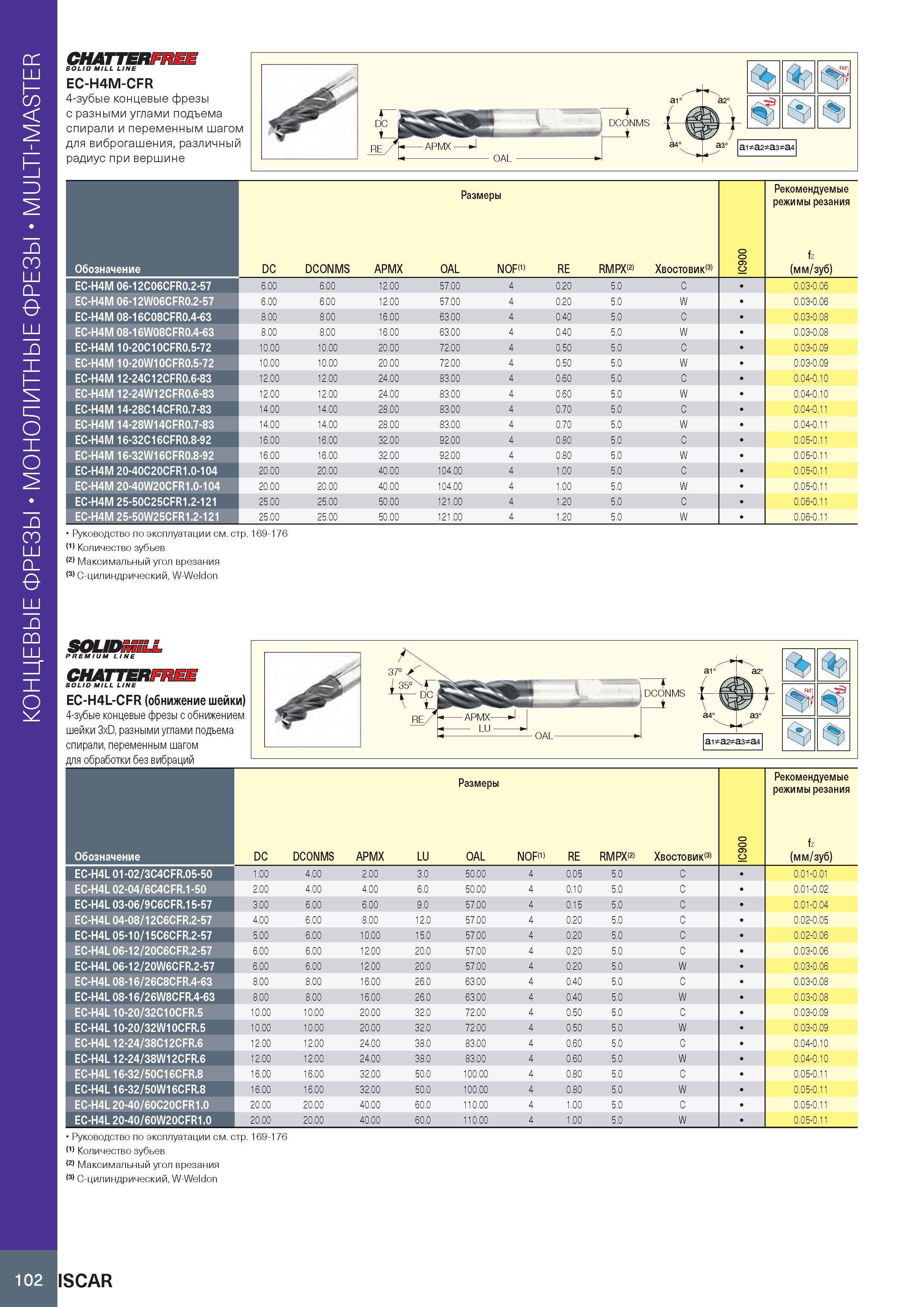

Монолитные концевые фрезы MULTI-MASTER CHATTERFREE SOLID MILL LINE EC-H4M-CFR 4-зубые концевые фрезы с разными углами подъема спирали и переменным шагом для виброгашения, различный радиус при вершине DCONMS i аз° ai a2 a3 a4 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon Обозначение Размеры IC900 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(1) RE RMPX(2) Хвостовик(3) EC-H4M 06-12C06CFR0.2-57 6.00 6.00 12.00 57.00 4 0.20 5.0 C 0.03-0 06 EC-H4M 06-12W06CFR0.2-57 6.00 6.00 12.00 57.00 4 0.20 5.0 W 0.03-0 06 EC-H4M 08-16C08CFR0.4-63 8.00 8.00 16.00 63.00 4 0.40 5.0 C 0.03-0 08 EC-H4M 08-16W08CFR0.4-63 8.00 8.00 16.00 63.00 4 0.40 5.0 W 0.03-0 08 EC-H4M 10-20C10CFR0.5-72 10.00 10.00 20.00 72.00 4 0.50 5.0 C 0.03-0 09 EC-H4M 10-20W10CFR0.5-72 10.00 10.00 20.00 72.00 4 0.50 5.0 W 0.03-0 09 EC-H4M 12-24C12CFR0.6-83 12.00 12.00 24.00 83.00 4 0.60 5.0 C 0.04-0 10 EC-H4M 12-24W12CFR0.6-83 12.00 12.00 24.00 83.00 4 0.60 5.0 W 0.04-0 10 EC-H4M 14-28C14CFR0.7-83 14.00 14.00 28.00 83.00 4 0.70 5.0 C 0.04-0 11 EC-H4M 14-28W14CFR0.7-83 14.00 14.00 28.00 83.00 4 0.70 5.0 W 0.04-0 11 EC-H4M 16-32C16CFR0.8-92 16.00 16.00 32.00 92.00 4 0.80 5.0 C 0.05-0 11 EC-H4M 16-32W16CFR0.8-92 16.00 16.00 32.00 92.00 4 0.80 5.0 W 0.05-0 11 EC-H4M 20-40C20CFR1.0-104 20.00 20.00 40.00 104.00 4 1.00 5.0 C 0.05-0 11 EC-H4M 20-40W20CFR1.0-104 20.00 20.00 40.00 104.00 4 1.00 5.0 W 0.05-0 11 EC-H4M 25-50C25CFR1.2-121 25.00 25.00 50.00 121.00 4 1.20 5.0 C 0.06-0 11 EC-H4M 25-50W25CFR1.2-121 25.00 25.00 50.00 121.00 4 1.20 5.0 W 0.06-0 11 SOLIDMiLL PREMIUM LINE CHATTERFREE SOLID MILL LINE EC-H4L-CFR (обнижение шейки) 4-зубые концевые фрезы с обнижением шейки 3xD, разными углами подъема спирали, переменным шагом для обработки без вибраций DCONMS ai a2 a3 a4 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon Обозначение Размеры 0 0 9 IC Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX LU OAL NOFO) RE RMPX(2) Хвостовик(3) EC-H4L 01-02/3C4CFR.05-50 1.00 4.00 2.00 3.0 50.00 4 0.05 5.0 C 0.01-0.01 EC-H4L 02-04/6C4CFR.1-50 2.00 4.00 4.00 6.0 50.00 4 0.10 5.0 C 0.01-0.02 EC-H4L 03-06/9C6CFR.15-57 3.00 6.00 6.00 9.0 57.00 4 0.15 5.0 C 0.01-0.04 EC-H4L 04-08/12C6CFR.2-57 4.00 6.00 8.00 12.0 57.00 4 0.20 5.0 C 0.02-0.05 EC-H4L 05-10/15C6CFR.2-57 5.00 6.00 10.00 15.0 57.00 4 0.20 5.0 C 0.02-0.06 EC-H4L 06-12/20C6CFR.2-57 6.00 6.00 12.00 20.0 57.00 4 0.20 5.0 C 0.03-0.06 EC-H4L 06-12/20W6CFR.2-57 6.00 6.00 12.00 20.0 57.00 4 0.20 5.0 W 0.03-0.06 EC-H4L 08-16/26C8CFR.4-63 8.00 8.00 16.00 26.0 63.00 4 0.40 5.0 C 0.03-0.08 EC-H4L 08-16/26W8CFR.4-63 8.00 8.00 16.00 26.0 63.00 4 0.40 5.0 W 0.03-0.08 EC-H4L 10-20/32C10CFR.5 10.00 10.00 20.00 32.0 72.00 4 0.50 5.0 C 0.03-0.09 EC-H4L 10-20/32W10CFR.5 10.00 10.00 20.00 32.0 72.00 4 0.50 5.0 W 0.03-0.09 EC-H4L 12-24/38C12CFR.6 12.00 12.00 24.00 38.0 83.00 4 0.60 5.0 C 0.04-0.10 EC-H4L 12-24/38W12CFR.6 12.00 12.00 24.00 38.0 83.00 4 0.60 5.0 W 0.04-0.10 EC-H4L 16-32/50C16CFR.8 16.00 16.00 32.00 50.0 100.00 4 0.80 5.0 C 0.05-0.11 EC-H4L 16-32/50W16CFR.8 16.00 16.00 32.00 50.0 100.00 4 0.80 5.0 W 0.05-0.11 EC-H4L 20-40/60C20CFR1.0 20.00 20.00 40.00 60.0 110.00 4 1.00 5.0 C 0.05-0.11 EC-H4L 20-40/60W20CFR1.0 20.00 20.00 40.00 60.0 110.00 4 1.00 5.0 W 0.05-0.11 ISCAR
