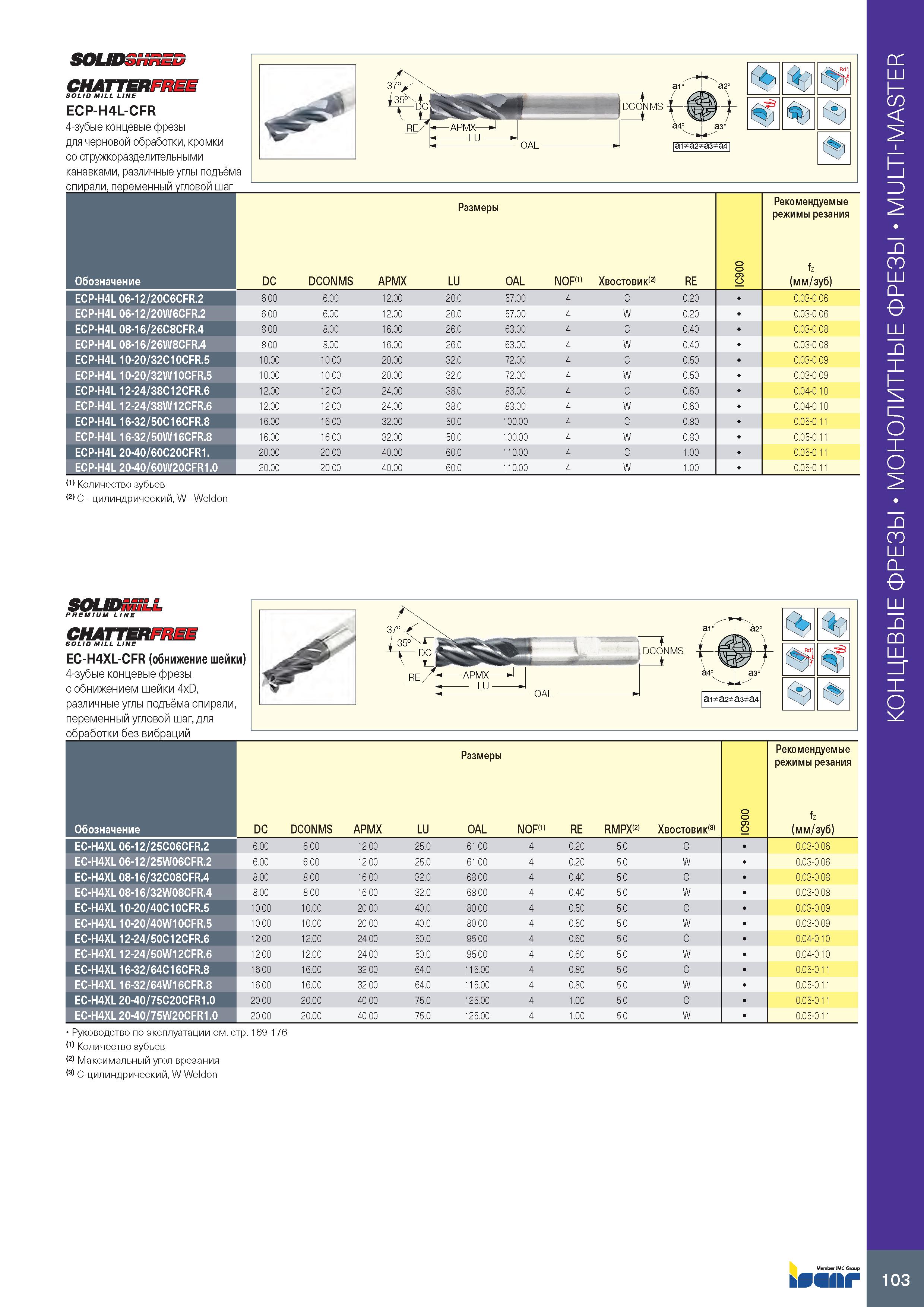

SOLIDSHRED CHATTERFREE SOLID MILL LINE ECP-H4L-CFR 4-зубые концевые фрезы для черновой обработки, кромки со стружкоразделительными канавками, различные углы подъёма спирали, переменный угловой шаг ai a2 a3 a4 ф ф Ф' Размеры Рекомендуемые режимы резания Обозначение DC DCONMS APMX LU OAL NOF(1) Хвостовик RE IC900 fz (мм/зуб) ECP-H4L 06-12/20C6CFR.2 6.00 6.00 12.00 20.0 57.00 4 C 0.20 0.03-0.06 ECP-H4L 06-12/20W6CFR.2 6.00 6.00 12.00 20.0 57.00 4 W 0.20 0.03-0.06 ECP-H4L 08-16/26C8CFR.4 8.00 8.00 16.00 26.0 63.00 4 C 0.40 0.03-0.08 ECP-H4L 08-16/26W8CFR.4 8.00 8.00 16.00 26.0 63.00 4 W 0.40 0.03-0.08 ECP-H4L 10-20/32C10CFR.5 10.00 10.00 20.00 32.0 72.00 4 C 0.50 0.03-0.09 ECP-H4L 10-20/32W10CFR.5 10.00 10.00 20.00 32.0 72.00 4 W 0.50 0.03-0.09 ECP-H4L 12-24/38C12CFR.6 12.00 12.00 24.00 38.0 83.00 4 C 0.60 0.04-0.10 ECP-H4L 12-24/38W12CFR.6 12.00 12.00 24.00 38.0 83.00 4 W 0.60 0.04-0.10 ECP-H4L 16-32/50C16CFR.8 16.00 16.00 32.00 50.0 100.00 4 C 0.80 0.05-0.11 ECP-H4L 16-32/50W16CFR.8 16.00 16.00 32.00 50.0 100.00 4 W 0.80 0.05-0.11 ECP-H4L 20-40/60C20CFR1. 20.00 20.00 40.00 60.0 110.00 4 C 1.00 0.05-0.11 ECP-H4L 20-40/60W20CFR1.0 20.00 20.00 40.00 60.0 110.00 4 W 1.00 0.05-0.11 (1) Количество зубьев (2) C - цилиндрический, W - Weldon SOLIDmiLL PREMIUM LINE CHATTERFREE SOLID MILL LINE EC-H4XL-CFR (обнижение шейки) 4-зубые концевые фрезы с обнижением шейки 4xD, различные углы подъёма спирали, переменный угловой шаг, для обработки без вибраций Размеры Рекомендуемые режимы резания Обозначение DC DCONMS APMX LU OAL NOF(1) RE RMPX(2) Хвостовик(3) 0 0 9 IC fz (мм/зуб) EC-H4XL 06-12/25C06CFR.2 6.00 6.00 12.00 25.0 61.00 4 0.20 5.0 C 0.03-0 .06 EC-H4XL 06-12/25W06CFR.2 6.00 6.00 12.00 25.0 61.00 4 0.20 5.0 W 0.03-0 .06 EC-H4XL 08-16/32C08CFR.4 8.00 8.00 16.00 32.0 68.00 4 0.40 5.0 C 0.03-0 .08 EC-H4XL 08-16/32W08CFR.4 8.00 8.00 16.00 32.0 68.00 4 0.40 5.0 W 0.03-0 .08 EC-H4XL 10-20/40C10CFR.5 10.00 10.00 20.00 40.0 80.00 4 0.50 5.0 C 0.03-0 .09 EC-H4XL 10-20/40W10CFR.5 10.00 10.00 20.00 40.0 80.00 4 0.50 5.0 W 0.03-0 .09 EC-H4XL 12-24/50C12CFR.6 12.00 12.00 24.00 50.0 95.00 4 0.60 5.0 C 0.04-0 10 EC-H4XL 12-24/50W12CFR.6 12.00 12.00 24.00 50.0 95.00 4 0.60 5.0 W 0.04-0 10 EC-H4XL 16-32/64C16CFR.8 16.00 16.00 32.00 64.0 115.00 4 0.80 5.0 C 0.05-0 11 EC-H4XL 16-32/64W16CFR.8 16.00 16.00 32.00 64.0 115.00 4 0.80 5.0 W 0.05-0 11 EC-H4XL 20-40/75C20CFR1.0 20.00 20.00 40.00 75.0 125.00 4 1.00 5.0 C 0.05-0 11 EC-H4XL 20-40/75W20CFR1.0 20.00 20.00 40.00 75.0 125.00 4 1.00 5.0 W 0.05-0 11 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon bSSflkf Монолитные концевые фрезы MULTI-MASTER
