110 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.106

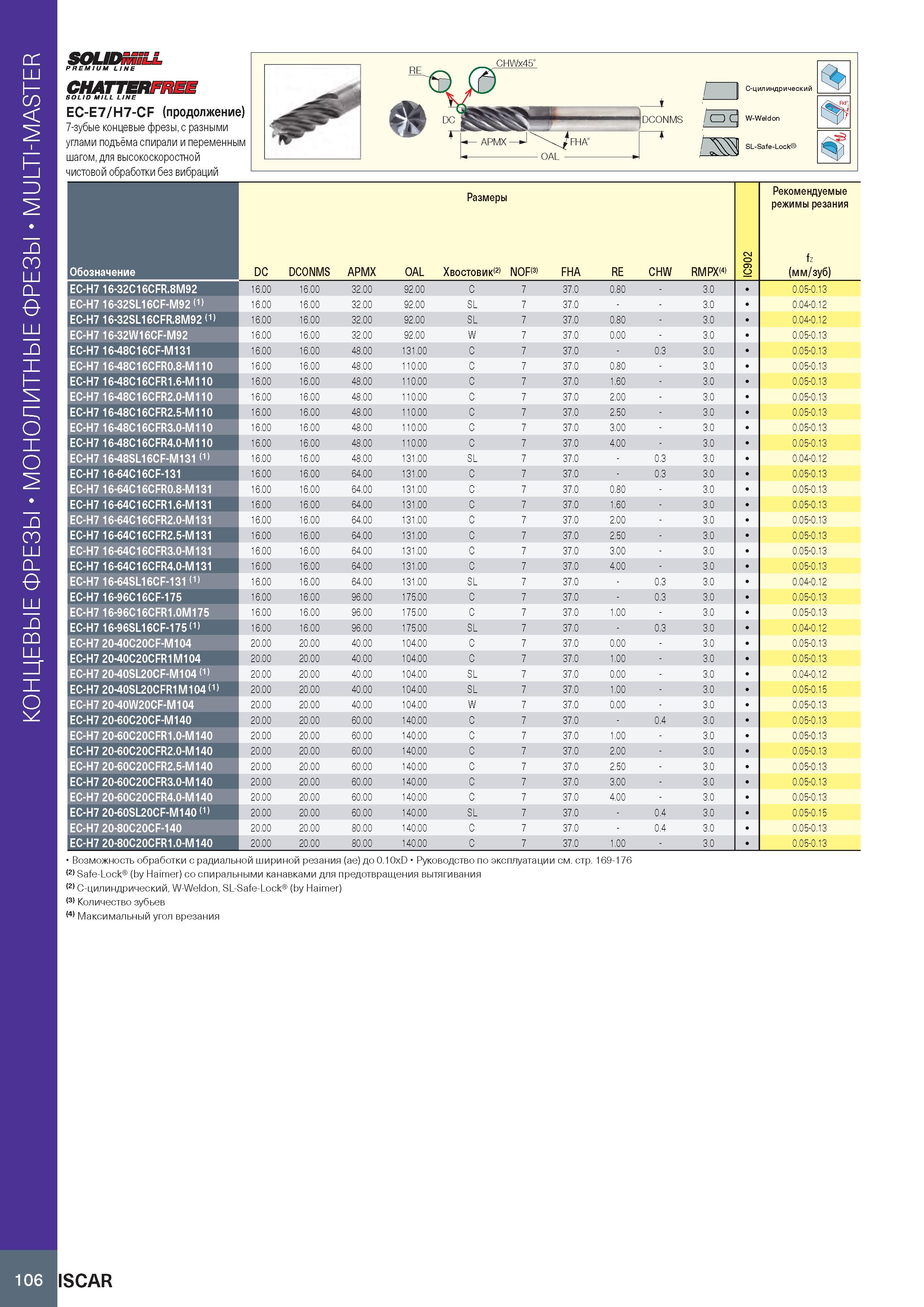

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 106 0110 Lab2u Монолитные концевые фрезы MULTI-MASTER SOLIDmiLL PREMIUM LINE CHATTERFREE SOLID MILL LINE EC-E7/H7-CF (продолжение) 7-зубые концевые фрезы, с разными углами подъёма спирали и переменным шагом, для высокоскоростной чистовой обработки без вибраций Обозначение Размеры IC902 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL Хвостовик NOF(3) FHA RE CHW RMPX(4) EC-H7 16-32C16CFR.8M92 16 00 16 00 32.00 92.00 C 7 37.0 0.80 3.0 0.05-0.13 EC-H7 16-32SL16CF-M92 (1) 16 00 16 00 32.00 92.00 SL 7 37.0 3.0 0.04-0.12 EC-H7 16-32SL16CFR.8M92 (1) 16 00 16 00 32.00 92.00 SL 7 37.0 0.80 3.0 0.04-0.12 EC-H7 16-32W16CF-M92 16 00 16 00 32.00 92.00 W 7 37.0 0.00 3.0 0.05-0.13 EC-H7 16-48C16CF-M131 16 00 16 00 48.00 131.00 C 7 37.0 0.3 3.0 0.05-0.13 EC-H7 16-48C16CFR0.8-M110 16 00 16 00 48.00 110.00 C 7 37.0 0.80 3.0 0.05-0.13 EC-H7 16-48C16CFR1.6-M110 16 00 16 00 48.00 110.00 C 7 37.0 1.60 3.0 0.05-0.13 EC-H7 16-48C16CFR2.0-M110 16 00 16 00 48.00 110.00 C 7 37.0 2.00 3.0 0.05-0.13 EC-H7 16-48C16CFR2.5-M110 16 00 16 00 48.00 110.00 C 7 37.0 2.50 3.0 0.05-0.13 EC-H7 16-48C16CFR3.0-M110 16 00 16 00 48.00 110.00 C 7 37.0 3.00 3.0 0.05-0.13 EC-H7 16-48C16CFR4.0-M110 16 00 16 00 48.00 110.00 C 7 37.0 4.00 3.0 0.05-0.13 EC-H7 16-48SL16CF-M131 (1) 16 00 16 00 48.00 131.00 SL 7 37.0 0.3 3.0 0.04-0.12 EC-H7 16-64C16CF-131 16 00 16 00 64.00 131.00 C 7 37.0 0.3 3.0 0.05-0.13 EC-H7 16-64C16CFR0.8-M131 16 00 16 00 64.00 131.00 C 7 37.0 0.80 3.0 0.05-0.13 EC-H7 16-64C16CFR1.6-M131 16 00 16 00 64.00 131.00 C 7 37.0 1.60 3.0 0.05-0.13 EC-H7 16-64C16CFR2.0-M131 16 00 16 00 64.00 131.00 C 7 37.0 2.00 3.0 0.05-0.13 EC-H7 16-64C16CFR2.5-M131 16 00 16 00 64.00 131.00 C 7 37.0 2.50 3.0 0.05-0.13 EC-H7 16-64C16CFR3.0-M131 16 00 16 00 64.00 131.00 C 7 37.0 3.00 3.0 0.05-0.13 EC-H7 16-64C16CFR4.0-M131 16 00 16 00 64.00 131.00 C 7 37.0 4.00 3.0 0.05-0.13 EC-H7 16-64SL16CF-131 (1) 16 00 16 00 64.00 131.00 SL 7 37.0 0.3 3.0 0.04-0.12 EC-H7 16-96C16CF-175 16 00 16 00 96.00 175.00 C 7 37.0 0.3 3.0 0.05-0.13 EC-H7 16-96C16CFR1.0M175 16 00 16 00 96.00 175.00 C 7 37.0 1.00 3.0 0.05-0.13 EC-H7 16-96SL16CF-175 (1) 16 00 16 00 96.00 175.00 SL 7 37.0 0.3 3.0 0.04-0.12 EC-H7 20-40C20CF-M104 20 00 20 00 40.00 104.00 C 7 37.0 0.00 3.0 0.05-0.13 EC-H7 20-40C20CFR1M104 20 00 20 00 40.00 104.00 C 7 37.0 1.00 3.0 0.05-0.13 EC-H7 20-40SL20CF-M104 (1) 20 00 20 00 40.00 104.00 SL 7 37.0 0.00 3.0 0.04-0.12 EC-H7 20-40SL20CFR1M104 (1) 20 00 20 00 40.00 104.00 SL 7 37.0 1.00 3.0 0.05-0.15 EC-H7 20-40W20CF-M104 20 00 20 00 40.00 104.00 W 7 37.0 0.00 3.0 0.05-0.13 EC-H7 20-60C20CF-M140 20 00 20 00 60.00 140.00 C 7 37.0 0.4 3.0 0.05-0.13 EC-H7 20-60C20CFR1.0-M140 20 00 20 00 60.00 140.00 C 7 37.0 1.00 3.0 0.05-0.13 EC-H7 20-60C20CFR2.0-M140 20 00 20 00 60.00 140.00 C 7 37.0 2.00 3.0 0.05-0.13 EC-H7 20-60C20CFR2.5-M140 20 00 20 00 60.00 140.00 C 7 37.0 2.50 3.0 0.05-0.13 EC-H7 20-60C20CFR3.0-M140 20 00 20 00 60.00 140.00 C 7 37.0 3.00 3.0 0.05-0.13 EC-H7 20-60C20CFR4.0-M140 20 00 20 00 60.00 140.00 C 7 37.0 4.00 3.0 0.05-0.13 EC-H7 20-60SL20CF-M140 (1) 20 00 20 00 60.00 140.00 SL 7 37.0 0.4 3.0 0.05-0.15 EC-H7 20-80C20CF-140 20 00 20 00 80.00 140.00 C 7 37.0 0.4 3.0 0.05-0.13 EC-H7 20-80C20CFR1.0-M140 20 00 20 00 80.00 140.00 C 7 37.0 1.00 3.0 0.05-0.13 Возможность обработки с радиальной шириной резания (ae) до 0.10xD Руководство по эксплуатации см. стр. 169-176 (2) Safe-Lock (by Haimer) со спиральными канавками для предотвращения вытягивания (2) C-цилиндрический, W-Weldon, SL-Safe-Lock (by Haimer) (3) Количество зубьев (4) Максимальный угол врезания ISCAR
