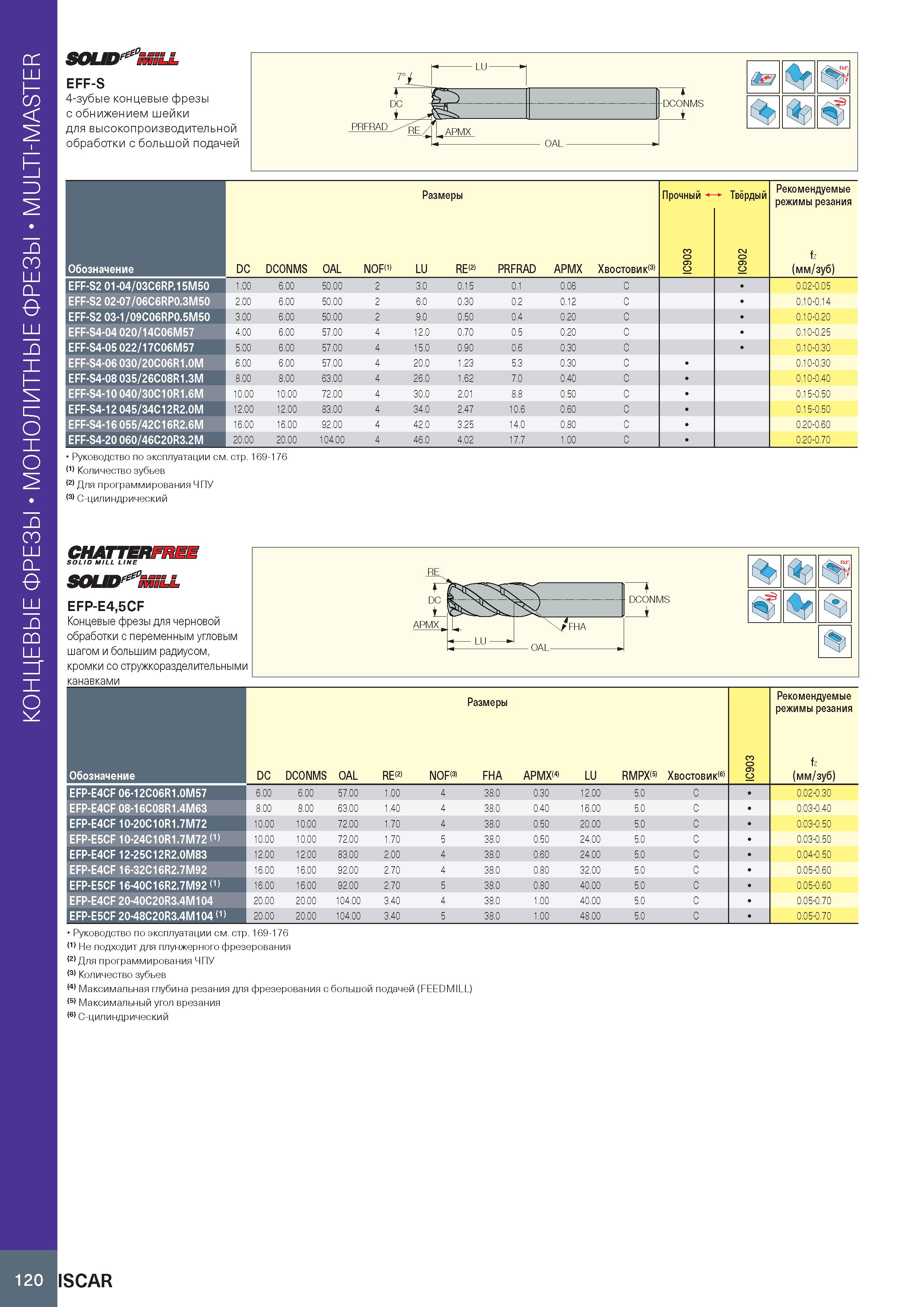

Монолитные концевые фрезы MULTI-MASTER SOUDf EFF-S 4-зубые концевые фрезы с обнижением шейки для высокопроизводительной о бработки с большой подачей Размеры Прочный i’ Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS OAL NOF(1) LU RE(2) PRFRAD APMX Хвостовик(3) IC903 2 0 9 IC fz (мм/зуб) EFF-S2 01-04/03C6RP.15M50 1.00 6.00 50.00 2 3.0 0.15 0.1 0.06 C 0.02-0.05 EFF-S2 02-07/06C6RP0.3M50 2.00 6.00 50.00 2 6.0 0.30 0.2 0.12 C 0.10-0.14 EFF-S2 03-1/09C06RP0.5M50 3.00 6.00 50.00 2 9.0 0.50 0.4 0.20 C 0.10-0.20 EFF-S4-04 020/14C06M57 4.00 6.00 57.00 4 12.0 0.70 0.5 0.20 C 0.10-0.25 EFF-S4-05 022/17C06M57 5.00 6.00 57.00 4 15.0 0.90 0.6 0.30 C 0.10-0.30 EFF-S4-06 030/20C06R1.0M 6.00 6.00 57.00 4 20.0 1.23 5.3 0.30 C 0.10-0.30 EFF-S4-08 035/26C08R1.3M 8.00 8.00 63.00 4 26.0 1.62 7.0 0.40 C 0.10-0.40 EFF-S4-10 040/30C10R1.6M 10.00 10.00 72.00 4 30.0 2.01 8.8 0.50 C 0.15-0.50 EFF-S4-12 045/34C12R2.0M 12.00 12.00 83.00 4 34.0 2.47 10.6 0.60 C 0.15-0.50 EFF-S4-16 055/42C16R2.6M 16.00 16.00 92.00 4 42.0 3.25 14.0 0.80 C 0.20-0.60 EFF-S4-20 060/46C20R3.2M 20.00 20.00 104.00 4 46.0 4.02 17.7 1.00 C 0.20-0.70 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Для программирования ЧПУ (3) C-цилиндрический CHATTERFREE SOLID MILL LINE SOUDp EFP-E4,5CF Концевые фрезы для черновой обработки с переменным угловым шагом и большим радиусом, кромки со стружкоразделительными канавками rv + LU- \/FHA OAL с ;. 1:' f Размеры Рекомендуемые режимы резания Обозначение DC DCONMS OAL RE(2) NOF(3) FHA APMX(4) LU RMPX(5) Хвостовик(6) IC903 fz (мм/зуб) EFP-E4CF 06-12C06R1.0M57 6.00 6.00 57.00 1.00 4 38.0 0.30 12.00 5.0 C 0.02-0.30 EFP-E4CF 08-16C08R1.4M63 8.00 8.00 63.00 1.40 4 38.0 0.40 16.00 5.0 C 0.03-0.40 EFP-E4CF 10-20C10R1.7M72 10.00 10.00 72.00 1.70 4 38.0 0.50 20.00 5.0 C 0.03-0.50 EFP-E5CF 10-24C10R1.7M72 (1) 10.00 10.00 72.00 1.70 5 38.0 0.50 24.00 5.0 C 0.03-0.50 EFP-E4CF 12-25C12R2.0M83 12.00 12.00 83.00 2.00 4 38.0 0.60 24.00 5.0 C 0.04-0.50 EFP-E4CF 16-32C16R2.7M92 16.00 16.00 92.00 2.70 4 38.0 0.80 32.00 5.0 C 0.05-0.60 EFP-E5CF 16-40C16R2.7M92 (1) 16.00 16.00 92.00 2.70 5 38.0 0.80 40.00 5.0 C 0.05-0.60 EFP-E4CF 20-40C20R3.4M104 20.00 20.00 104.00 3.40 4 38.0 1.00 40.00 5.0 C 0.05-0.70 EFP-E5CF 20-48C20R3.4M104 (1) 20.00 20.00 104.00 3.40 5 38.0 1.00 48.00 5.0 C 0.05-0.70 Руководство по эксплуатации см. стр. 169-176 (1) Не подходит для плунжерного фрезерования (2) Для программирования ЧПУ (3) Количество зубьев (4) Максимальная глубина резания для фрезерования с большой подачей (FEEDMILL) (5) Максимальный угол врезания (6) C-цилиндрический DC 120 ISCAR
