128 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.124

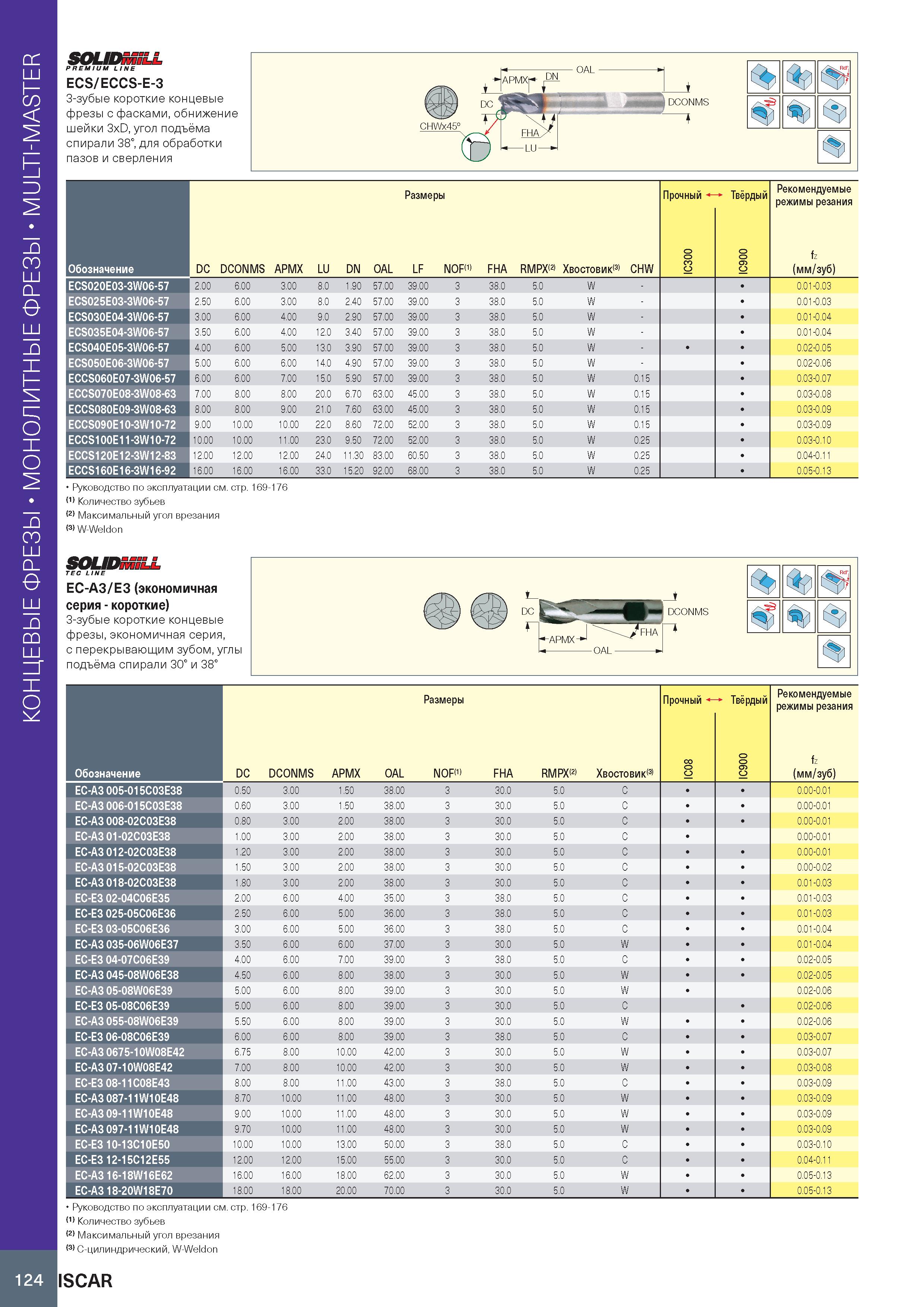

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 124 0128 Lab2u Монолитные концевые фрезы MULTI-MASTER PREMIUM LINE ECS/ECCS-E-3 3-зубые короткие концевые фрезы с фасками, обнижение шейки 3xD, угол подъёма спирали 38°, для обработки пазов и сверления DCONMS ф 1 Размеры Прочный 1- Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX LU DN OAL LF NOF(1) FHA RMPX(2) Х CD О о —1 о га S (3 CHW IC300 0 0 9 IC fz (мм/зуб) ECS020E03-3W06-57 2.00 6.00 3.00 8.0 1.90 57.00 39.00 3 38 .0 5.0 W 0.01-0.03 ECS025E03-3W06-57 2.50 6.00 3.00 8.0 2.40 57.00 39.00 3 38 .0 5.0 W 0.01-0.03 ECS030E04-3W06-57 3.00 6.00 4.00 9.0 2.90 57.00 39.00 3 38 .0 5.0 W 0.01-0.04 ECS035E04-3W06-57 3.50 6.00 4.00 12.0 3.40 57.00 39.00 3 38 .0 5.0 W 0.01-0.04 ECS040E05-3W06-57 4.00 6.00 5.00 13.0 3.90 57.00 39.00 3 38 .0 5.0 W 0.02-0.05 ECS050E06-3W06-57 5.00 6.00 6.00 14.0 4.90 57.00 39.00 3 38 .0 5.0 W 0.02-0.06 ECCS060E07-3W06-57 6.00 6.00 7.00 15.0 5.90 57.00 39.00 3 38 .0 5.0 W 0.15 0.03-0.07 ECCS070E08-3W08-63 7.00 8.00 8.00 20.0 6.70 63.00 45.00 3 38 .0 5.0 W 0.15 0.03-0.08 ECCS080E09-3W08-63 8.00 8.00 9.00 21.0 7.60 63.00 45.00 3 38 .0 5.0 W 0.15 0.03-0.09 ECCS090E10-3W10-72 9.00 10.00 10.00 22.0 8.60 72.00 52.00 3 38 .0 5.0 W 0.15 0.03-0.09 ECCS100E11-3W10-72 10.00 10.00 11.00 23.0 9.50 72.00 52.00 3 38 .0 5.0 W 0.25 0.03-0.10 ECCS120E12-3W12-83 12.00 12.00 12.00 24.0 11.30 83.00 60.50 3 38 .0 5.0 W 0.25 0.04-0.11 ECCS160E16-3W16-92 16.00 16.00 16.00 33.0 15.20 92.00 68.00 3 38 .0 5.0 W 0.25 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания W-Weldon SOLIDMILL TEC LINE EC-A3/E3 (экономичная серия - короткие) 3-зубые короткие концевые фрезы, экономичная серия, с перекрывающим зубом, углы подъёма спирали 30° и 38° DCONMS Ф' Ч)'1 ф Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon Размеры Прочный i’ Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) IC08 IC900 fz (мм/зуб) EC-A3 005-015C03E38 0.50 3.00 1.50 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 006-015C03E38 0.60 3.00 1.50 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 008-02C03E38 0.80 3.00 2.00 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 01-02C03E38 1.00 3.00 2.00 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 012-02C03E38 1.20 3.00 2.00 38.00 3 30.0 5.0 C 0.00-0.01 EC-A3 015-02C03E38 1.50 3.00 2.00 38.00 3 30.0 5.0 C 0.00-0.02 EC-A3 018-02C03E38 1.80 3.00 2.00 38.00 3 30.0 5.0 C 0.01-0.03 EC-E3 02-04C06E35 2.00 6.00 4.00 35.00 3 38.0 5.0 C 0.01-0.03 EC-E3 025-05C06E36 2.50 6.00 5.00 36.00 3 38.0 5.0 C 0.01-0.03 EC-E3 03-05C06E36 3.00 6.00 5.00 36.00 3 38.0 5.0 C 0.01-0.04 EC-A3 035-06W06E37 3.50 6.00 6.00 37.00 3 30.0 5.0 W 0.01-0.04 EC-E3 04-07C06E39 4.00 6.00 7.00 39.00 3 38.0 5.0 C 0.02-0.05 EC-A3 045-08W06E38 4.50 6.00 8.00 38.00 3 30.0 5.0 W 0.02-0.05 EC-A3 05-08W06E39 5.00 6.00 8.00 39.00 3 30.0 5.0 W 0.02-0.06 EC-E3 05-08C06E39 5.00 6.00 8.00 39.00 3 30.0 5.0 C 0.02-0.06 EC-A3 055-08W06E39 5.50 6.00 8.00 39.00 3 30.0 5.0 W 0.02-0.06 EC-E3 06-08C06E39 6.00 6.00 8.00 39.00 3 38.0 5.0 C 0.03-0.07 EC-A3 0675-10W08E42 6.75 8.00 10.00 42.00 3 30.0 5.0 W 0.03-0.07 EC-A3 07-10W08E42 7.00 8.00 10.00 42.00 3 30.0 5.0 W 0.03-0.08 EC-E3 08-11C08E43 8.00 8.00 11.00 43.00 3 38.0 5.0 C 0.03-0.09 EC-A3 087-11W10E48 8.70 10.00 11.00 48.00 3 30.0 5.0 W 0.03-0.09 EC-A3 09-11W10E48 9.00 10.00 11.00 48.00 3 30.0 5.0 W 0.03-0.09 EC-A3 097-11W10E48 9.70 10.00 11.00 48.00 3 30.0 5.0 W 0.03-0.09 EC-E3 10-13C10E50 10.00 10.00 13.00 50.00 3 38.0 5.0 C 0.03-0.10 EC-E3 12-15C12E55 12.00 12.00 15.00 55.00 3 30.0 5.0 C 0.04-0.11 EC-A3 16-18W16E62 16.00 16.00 18.00 62.00 3 30.0 5.0 W 0.05-0.13 EC-A3 18-20W18E70 18.00 18.00 20.00 70.00 3 30.0 5.0 W 0.05-0.13 ISCAR
