134 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.130

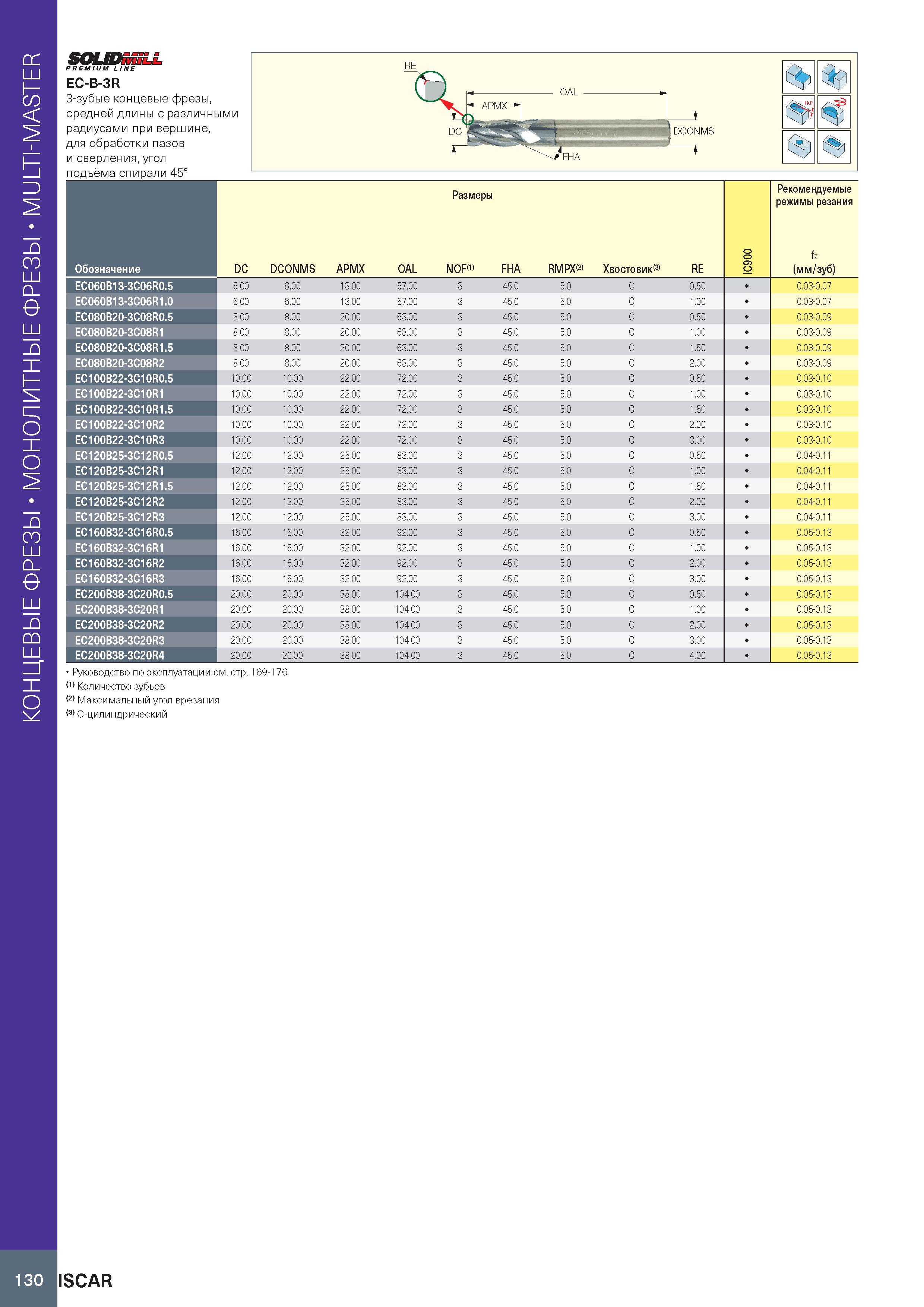

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 130 0134 Lab2u Монолитные концевые фрезы MULTI-MASTER PREMIUM LINE EC-B-3R 3-зубые концевые фрезы, средней длины с различными радиусами при вершине, для обработки пазов и сверления, угол подъёма спирали 45° Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический Обозначение Размеры 0 0 9 IC Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) RE EC060B13-3C06R0.5 6.00 6.00 13.00 57.00 3 45.0 5.0 C 0.50 0.03-0.07 EC060B13-3C06R1.0 6.00 6.00 13.00 57.00 3 45.0 5.0 C 1.00 0.03-0.07 EC080B20-3C08R0.5 8.00 8.00 20.00 63.00 3 45.0 5.0 C 0.50 0.03-0.09 EC080B20-3C08R1 8.00 8.00 20.00 63.00 3 45.0 5.0 C 1.00 0.03-0.09 EC080B20-3C08R1.5 8.00 8.00 20.00 63.00 3 45.0 5.0 C 1.50 0.03-0.09 EC080B20-3C08R2 8.00 8.00 20.00 63.00 3 45.0 5.0 C 2.00 0.03-0.09 EC100B22-3C10R0.5 10.00 10.00 22.00 72.00 3 45.0 5.0 C 0.50 0.03-0.10 EC100B22-3C10R1 10.00 10.00 22.00 72.00 3 45.0 5.0 C 1.00 0.03-0.10 EC100B22-3C10R1.5 10.00 10.00 22.00 72.00 3 45.0 5.0 C 1.50 0.03-0.10 EC100B22-3C10R2 10.00 10.00 22.00 72.00 3 45.0 5.0 C 2.00 0.03-0.10 EC100B22-3C10R3 10.00 10.00 22.00 72.00 3 45.0 5.0 C 3.00 0.03-0.10 EC120B25-3C12R0.5 12.00 12.00 25.00 83.00 3 45.0 5.0 C 0.50 0.04-0.11 EC120B25-3C12R1 12.00 12.00 25.00 83.00 3 45.0 5.0 C 1.00 0.04-0.11 EC120B25-3C12R1.5 12.00 12.00 25.00 83.00 3 45.0 5.0 C 1.50 0.04-0.11 EC120B25-3C12R2 12.00 12.00 25.00 83.00 3 45.0 5.0 C 2.00 0.04-0.11 EC120B25-3C12R3 12.00 12.00 25.00 83.00 3 45.0 5.0 C 3.00 0.04-0.11 EC160B32-3C16R0.5 16.00 16.00 32.00 92.00 3 45.0 5.0 C 0.50 0.05-0.13 EC160B32-3C16R1 16.00 16.00 32.00 92.00 3 45.0 5.0 C 1.00 0.05-0.13 EC160B32-3C16R2 16.00 16.00 32.00 92.00 3 45.0 5.0 C 2.00 0.05-0.13 EC160B32-3C16R3 16.00 16.00 32.00 92.00 3 45.0 5.0 C 3.00 0.05-0.13 EC200B38-3C20R0.5 20.00 20.00 38.00 104.00 3 45.0 5.0 C 0.50 0.05-0.13 EC200B38-3C20R1 20.00 20.00 38.00 104.00 3 45.0 5.0 C 1.00 0.05-0.13 EC200B38-3C20R2 20.00 20.00 38.00 104.00 3 45.0 5.0 C 2.00 0.05-0.13 EC200B38-3C20R3 20.00 20.00 38.00 104.00 3 45.0 5.0 C 3.00 0.05-0.13 EC200B38-3C20R4 20.00 20.00 38.00 104.00 3 45.0 5.0 C 4.00 0.05-0.13 ISCAR
