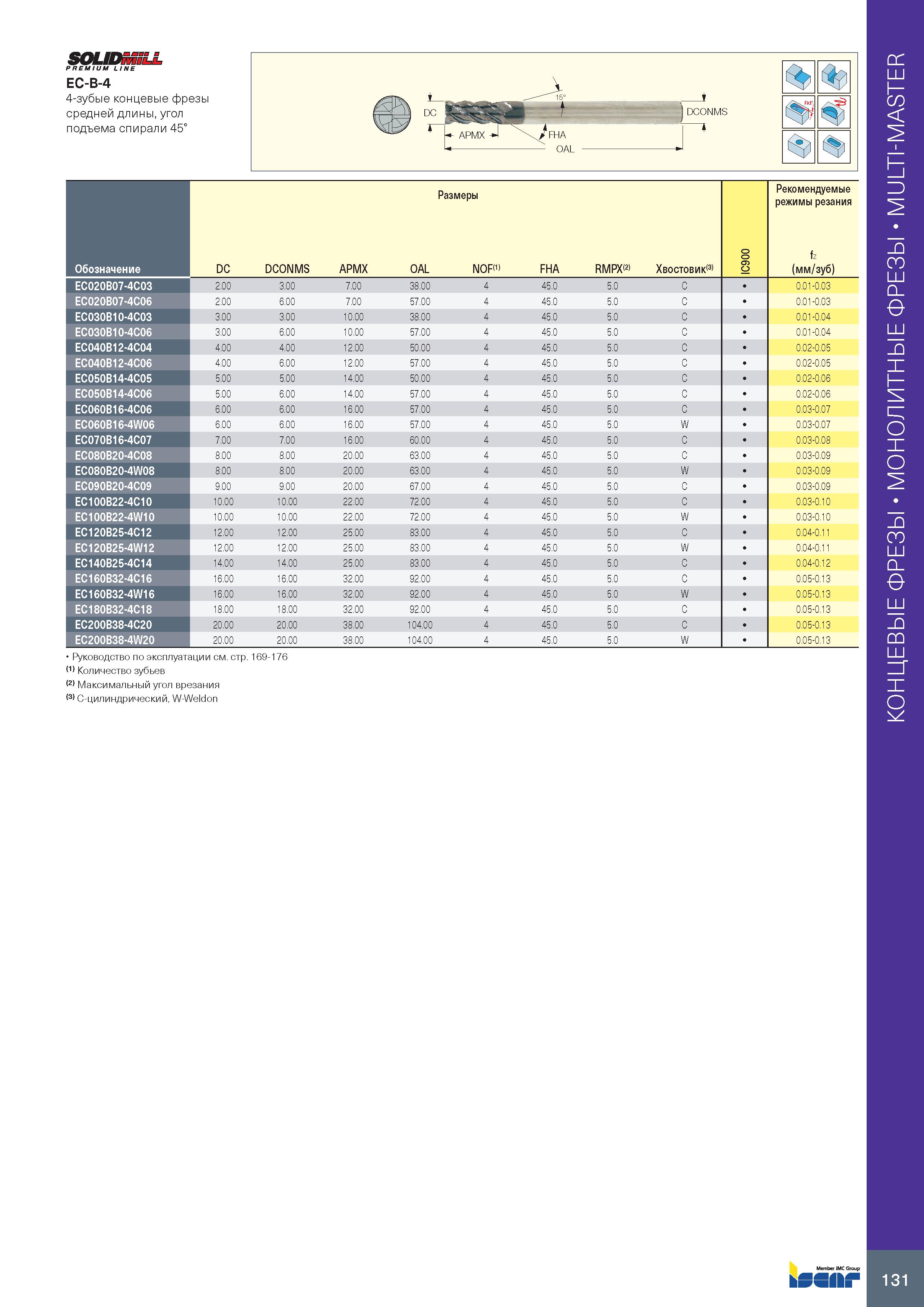

PREMIUM LINE EC-B-4 4-зубые концевые фрезы средней длины, угол подъема спирали 45° Обозначение Размеры IC900 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOF(1) FHA RMPX(2) Хвостовик(3) EC020B07-4C03 2.00 3.00 7.00 38.00 4 45.0 5.0 C 0.01-0.03 EC020B07-4C06 2.00 6.00 7.00 57.00 4 45.0 5.0 C 0.01-0.03 EC030B10-4C03 3.00 3.00 10.00 38.00 4 45.0 5.0 C 0.01-0.04 EC030B10-4C06 3.00 6.00 10.00 57.00 4 45.0 5.0 C 0.01-0.04 EC040B12-4C04 4.00 4.00 12.00 50.00 4 45.0 5.0 C 0.02-0.05 EC040B12-4C06 4.00 6.00 12.00 57.00 4 45.0 5.0 C 0.02-0.05 EC050B14-4C05 5.00 5.00 14.00 50.00 4 45.0 5.0 C 0.02-0.06 EC050B14-4C06 5.00 6.00 14.00 57.00 4 45.0 5.0 C 0.02-0.06 EC060B16-4C06 6.00 6.00 16.00 57.00 4 45.0 5.0 C 0.03-0.07 EC060B16-4W06 6.00 6.00 16.00 57.00 4 45.0 5.0 W 0.03-0.07 EC070B16-4C07 7.00 7.00 16.00 60.00 4 45.0 5.0 C 0.03-0.08 EC080B20-4C08 8.00 8.00 20.00 63.00 4 45.0 5.0 C 0.03-0.09 EC080B20-4W08 8.00 8.00 20.00 63.00 4 45.0 5.0 W 0.03-0.09 EC090B20-4C09 9.00 9.00 20.00 67.00 4 45.0 5.0 C 0.03-0.09 EC100B22-4C10 10.00 10.00 22.00 72.00 4 45.0 5.0 C 0.03-0.10 EC100B22-4W10 10.00 10.00 22.00 72.00 4 45.0 5.0 W 0.03-0.10 EC120B25-4C12 12.00 12.00 25.00 83.00 4 45.0 5.0 C 0.04-0.11 EC120B25-4W12 12.00 12.00 25.00 83.00 4 45.0 5.0 W 0.04-0.11 EC140B25-4C14 14.00 14.00 25.00 83.00 4 45.0 5.0 C 0.04-0.12 EC160B32-4C16 16.00 16.00 32.00 92.00 4 45.0 5.0 C 0.05-0.13 EC160B32-4W16 16.00 16.00 32.00 92.00 4 45.0 5.0 W 0.05-0.13 EC180B32-4C18 18.00 18.00 32.00 92.00 4 45.0 5.0 C 0.05-0.13 EC200B38-4C20 20.00 20.00 38.00 104.00 4 45.0 5.0 C 0.05-0.13 EC200B38-4W20 20.00 20.00 38.00 104.00 4 45.0 5.0 W 0.05-0.13 Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon 131 Монолитные концевые фрезы MULTI-MASTER
