Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBI

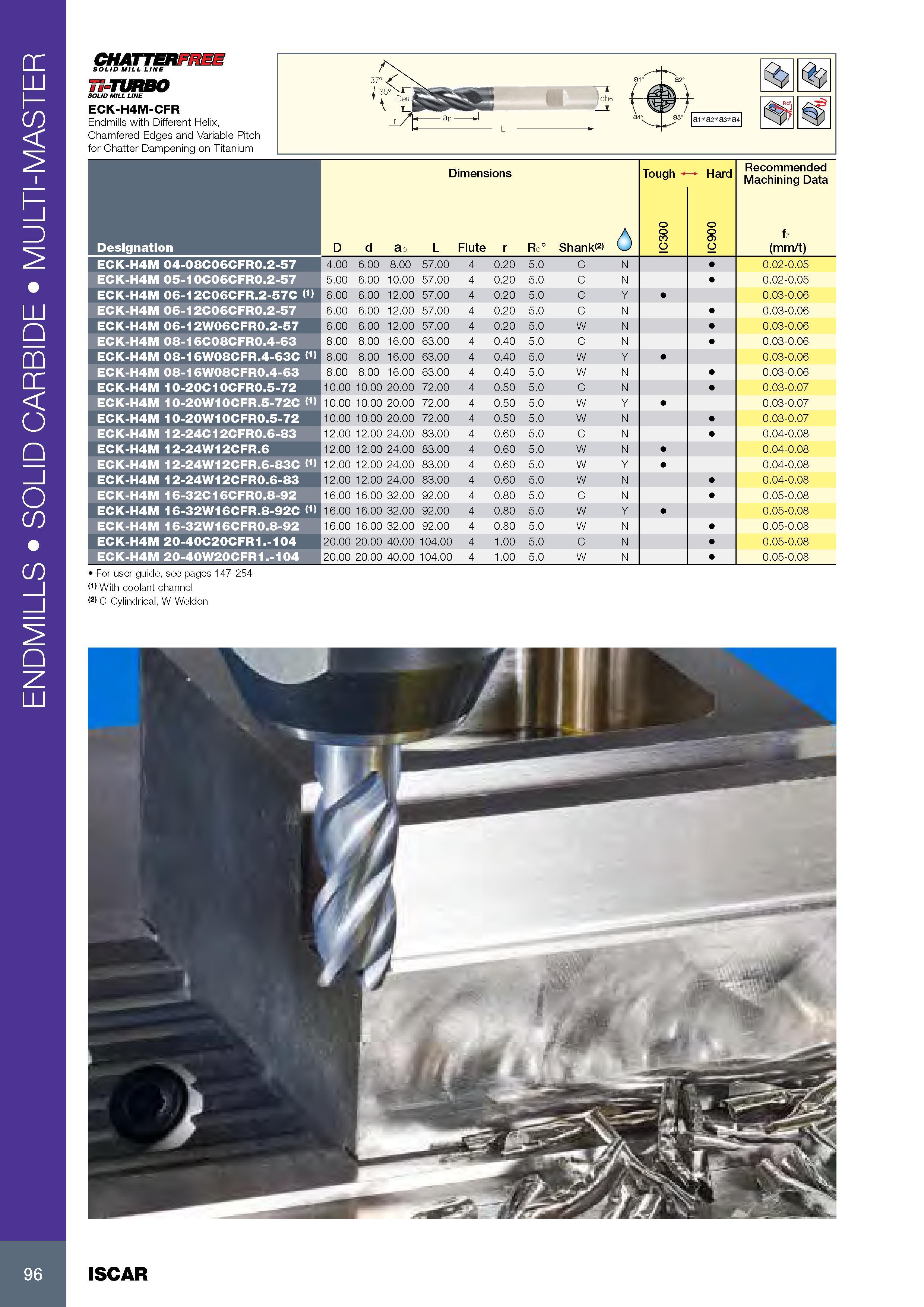

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER CHATTERFREE SOLID MILL LINE Ti-TURBO SOLID MILL LINE ECK-H4M-CFR Endmills with Different Helix, Chamfered Edges and Variable Pitch for Chatter Dampening on Titanium Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap L Flute r Rd° Shank(2) A 0 IC 0 9 IC Подача на зуб fz (mm/t) ECK-H4M 04-08C06CFR0.2-57 4.00 6.00 8.00 57.00 4 0.20 5.0 C N 0.02-0.05 ECK-H4M 05-10C06CFR0.2-57 5.00 6.00 10.00 57.00 4 0.20 5.0 C N 0.02-0.05 ECK-H4M 06-12C06CFR.2-57C <1> 6.00 6.00 12.00 57.00 4 0.20 5.0 C Y 0.03-0.06 ECK-H4M 06-12C06CFR0.2-57 6.00 6.00 12.00 57.00 4 0.20 5.0 C N 0.03-0.06 ECK-H4M 06-12W06CFR0.2-57 6.00 6.00 12.00 57.00 4 0.20 5.0 W N 0.03-0.06 ECK-H4M 08-16C08CFR0.4-63 8.00 8.00 16.00 63.00 4 0.40 5.0 C N 0.03-0.06 ECK-H4M 08-16W08CFR.4-63C <1> 8.00 8.00 16.00 63.00 4 0.40 5.0 W Y 0.03-0.06 ECK-H4M 08-16W08CFR0.4-63 8.00 8.00 16.00 63.00 4 0.40 5.0 W N 0.03-0.06 ECK-H4M 10-20C10CFR0.5-72 10.00 10.00 20.00 72.00 4 0.50 5.0 C N 0.03-0.07 ECK-H4M 10-20W10CFR.5-72C <1> 10.00 10.00 20.00 72.00 4 0.50 5.0 W Y 0.03-0.07 ECK-H4M 10-20W10CFR0.5-72 10.00 10.00 20.00 72.00 4 0.50 5.0 W N 0.03-0.07 ECK-H4M 12-24C12CFR0.6-83 12.00 12.00 24.00 83.00 4 0.60 5.0 C N 0.04-0.08 ECK-H4M 12-24W12CFR.6 12.00 12.00 24.00 83.00 4 0.60 5.0 W N 0.04-0.08 ECK-H4M 12-24W12CFR.6-83C <1> 12.00 12.00 24.00 83.00 4 0.60 5.0 W Y 0.04-0.08 ECK-H4M 12-24W12CFR0.6-83 12.00 12.00 24.00 83.00 4 0.60 5.0 W N 0.04-0.08 ECK-H4M 16-32C16CFR0.8-92 16.00 16.00 32.00 92.00 4 0.80 5.0 C N 0.05-0.08 ECK-H4M 16-32W16CFR.8-92C <1> 16.00 16.00 32.00 92.00 4 0.80 5.0 W Y 0.05-0.08 ECK-H4M 16-32W16CFR0.8-92 16.00 16.00 32.00 92.00 4 0.80 5.0 W N 0.05-0.08 ECK-H4M 20-40C20CFR1.-104 20.00 20.00 40.00 104.00 4 1.00 5.0 C N 0.05-0.08 ECK-H4M 20-40W20CFR1.-104 20.00 20.00 40.00 104.00 4 1.00 5.0 W N 0.05-0.08 For user guide, see pages 147-254 (1) With coolant channel (2) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 96 ISCAR
