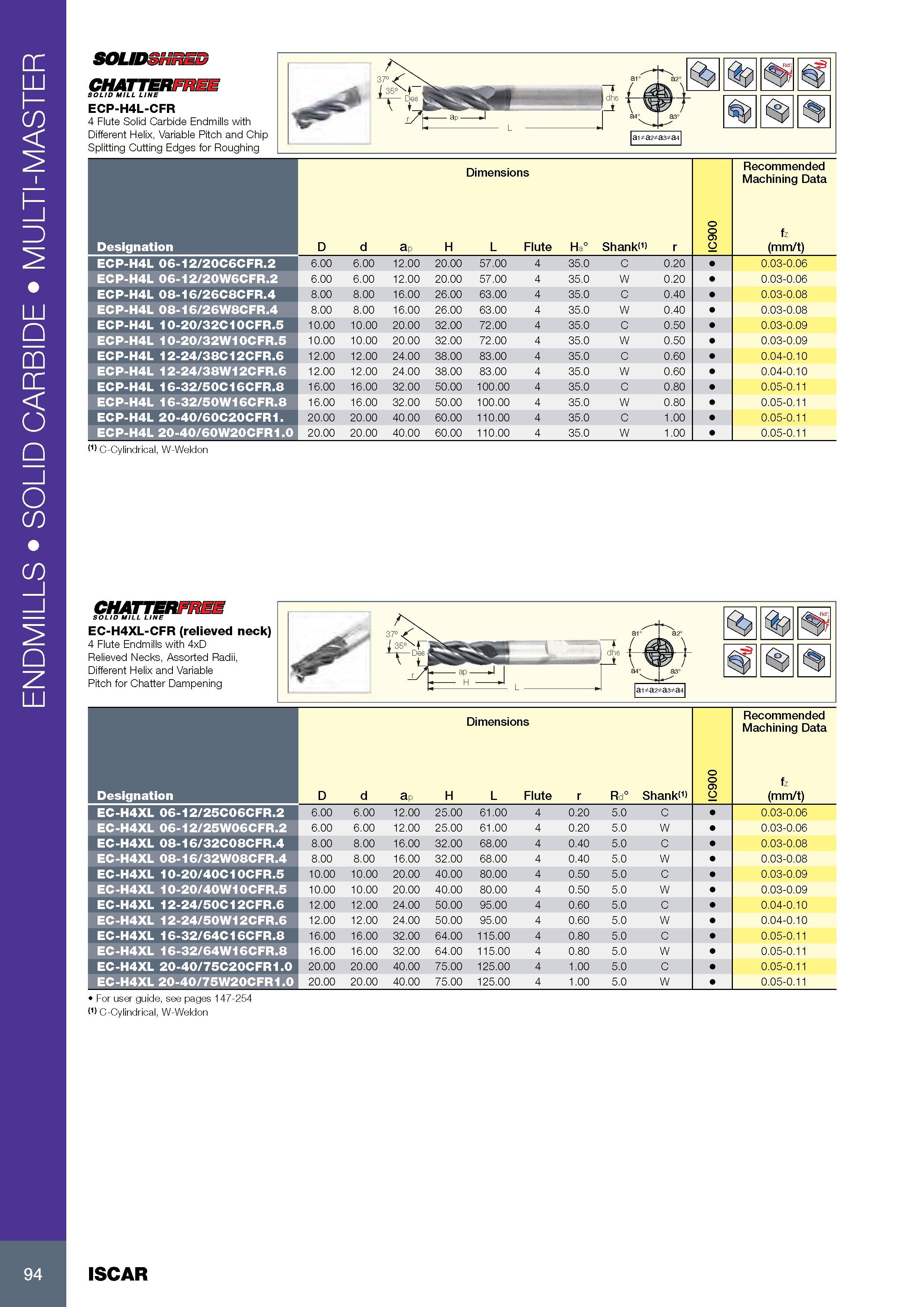

98 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.94 |
|||||
Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIКонцевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER SOLID3HRED CHATTERFREE SOLID MILL LINE ECP-H4L-CFR 4 Flute Solid Carbide Endmills with Different Helix, Variable Pitch and Chip Splitting Cutting Edges for Roughing ai° a2° 5 a4° a3° % ai a2 a3 a4 Размеры в мм Dimensions IC900 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap H L Flute Ha° Shank r ECP-H4L 06-12/20C6CFR.2 6.00 6.00 12.00 20.00 57.00 4 35.0 C 0.20 0.03-0.06 ECP-H4L 06-12/20W6CFR.2 6.00 6.00 12.00 20.00 57.00 4 35.0 W 0.20 0.03-0.06 ECP-H4L 08-16/26C8CFR.4 8.00 8.00 16.00 26.00 63.00 4 35.0 C 0.40 0.03-0.08 ECP-H4L 08-16/26W8CFR.4 8.00 8.00 16.00 26.00 63.00 4 35.0 W 0.40 0.03-0.08 ECP-H4L 10-20/32C10CFR.5 10.00 10.00 20.00 32.00 72.00 4 35.0 C 0.50 0.03-0.09 ECP-H4L 10-20/32W10CFR.5 10.00 10.00 20.00 32.00 72.00 4 35.0 W 0.50 0.03-0.09 ECP-H4L 12-24/38C12CFR.6 12.00 12.00 24.00 38.00 83.00 4 35.0 C 0.60 0.04-0.10 ECP-H4L 12-24/38W12CFR.6 12.00 12.00 24.00 38.00 83.00 4 35.0 W 0.60 0.04-0.10 ECP-H4L 16-32/50C16CFR.8 16.00 16.00 32.00 50.00 100.00 4 35.0 C 0.80 0.05-0.11 ECP-H4L 16-32/50W16CFR.8 16.00 16.00 32.00 50.00 100.00 4 35.0 W 0.80 0.05-0.11 ECP-H4L 20-40/60C20CFR1. 20.00 20.00 40.00 60.00 110.00 4 35.0 C 1.00 0.05-0.11 ECP-H4L 20-40/60W20CFR1.0 20.00 20.00 40.00 60.00 110.00 4 35.0 W 1.00 0.05-0.11 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon CHATTERFREE SOLID MILL LINE EC-H4XL-CFR (relieved neck) 4 Flute Endmills with 4xD Relieved Necks, Assorted Radii, Different Helix and Variable Pitch for Chatter Dampening Размеры в мм Dimensions IC900 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap H L Flute r Rd° Shank EC-H4XL 06-12/25C06CFR.2 6.00 6.00 12.00 25.00 61.00 4 0.20 5.0 C 0.03-0.06 EC-H4XL 06-12/25W06CFR.2 6.00 6.00 12.00 25.00 61.00 4 0.20 5.0 W 0.03-0.06 EC-H4XL 08-16/32C08CFR.4 8.00 8.00 16.00 32.00 68.00 4 0.40 5.0 C 0.03-0.08 EC-H4XL 08-16/32W08CFR.4 8.00 8.00 16.00 32.00 68.00 4 0.40 5.0 W 0.03-0.08 EC-H4XL 10-20/40C10CFR.5 10.00 10.00 20.00 40.00 80.00 4 0.50 5.0 C 0.03-0.09 EC-H4XL 10-20/40W10CFR.5 10.00 10.00 20.00 40.00 80.00 4 0.50 5.0 W 0.03-0.09 EC-H4XL 12-24/50C12CFR.6 12.00 12.00 24.00 50.00 95.00 4 0.60 5.0 C 0.04-0.10 EC-H4XL 12-24/50W12CFR.6 12.00 12.00 24.00 50.00 95.00 4 0.60 5.0 W 0.04-0.10 EC-H4XL 16-32/64C16CFR.8 16.00 16.00 32.00 64.00 115.00 4 0.80 5.0 C 0.05-0.11 EC-H4XL 16-32/64W16CFR.8 16.00 16.00 32.00 64.00 115.00 4 0.80 5.0 W 0.05-0.11 EC-H4XL 20-40/75C20CFR1.0 20.00 20.00 40.00 75.00 125.00 4 1.00 5.0 C 0.05-0.11 EC-H4XL 20-40/75W20CFR1.0 20.00 20.00 40.00 75.00 125.00 4 1.00 5.0 W 0.05-0.11 For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 94 ISCAR |
|||||
