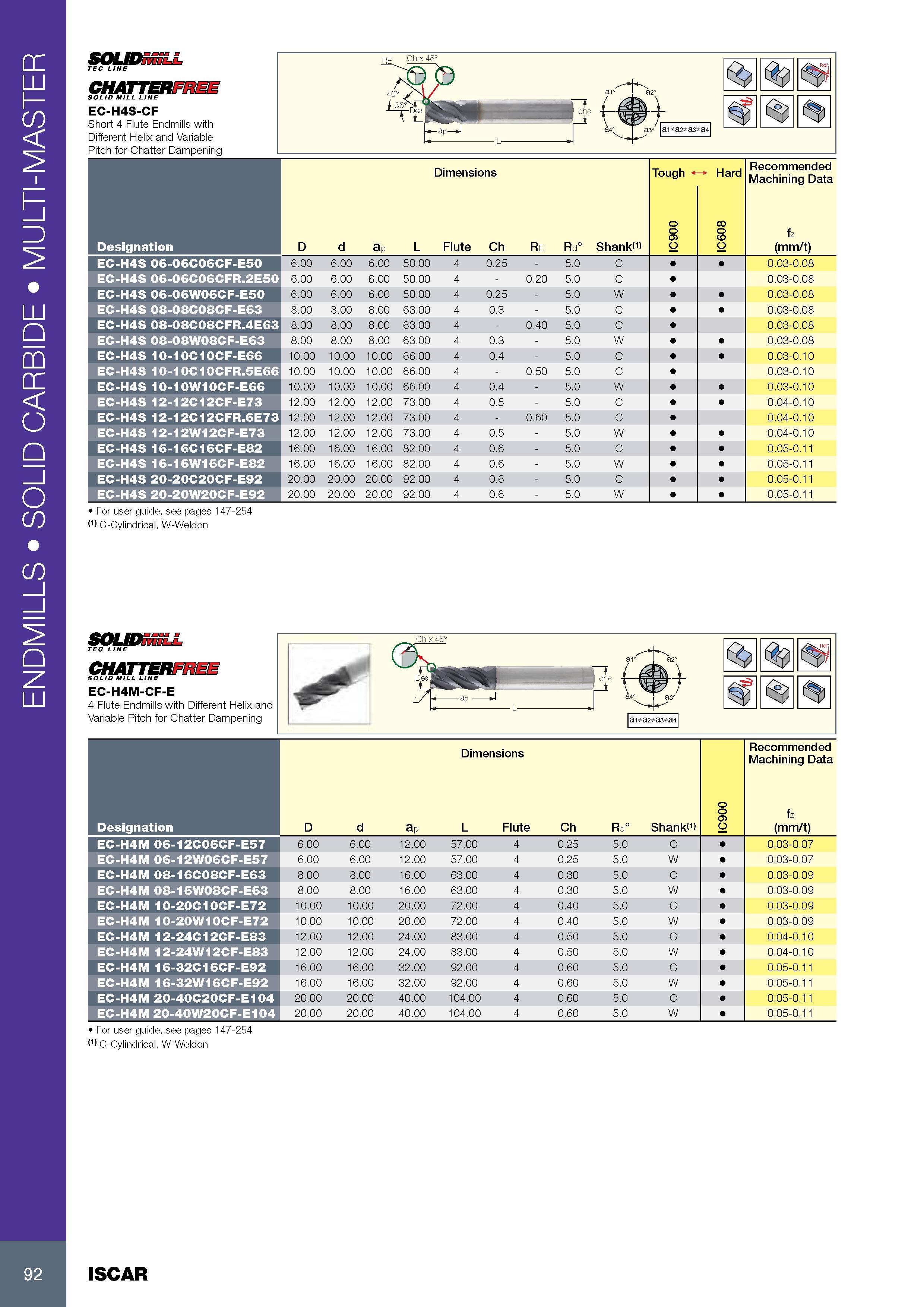

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение по производителю Рекомендованные режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER SOLIDmiLL TEC LINE CHATTERFREE SOLID MILL LINE EC-H4S-CF Short 4 Flute Endmills with Different Helix and Variable Pitch for Chatter Dampening Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap L Flute Ch Re Rd° Shank o 0 05 IC co 0 co IC Подача на зуб fz (mm/t) EC-H4S 06-06C06CF-E50 6.00 6.00 6.00 50.00 4 0.25 - 5.0 C 0.03-0.08 EC-H4S 06-06C06CFR.2E50 6.00 6.00 6.00 50.00 4 - 0.20 5.0 C 0.03-0.08 EC-H4S 06-06W06CF-E50 6.00 6.00 6.00 50.00 4 0.25 - 5.0 W 0.03-0.08 EC-H4S 08-08C08CF-E63 8.00 8.00 8.00 63.00 4 0.3 - 5.0 C 0.03-0.08 EC-H4S 08-08C08CFR.4E63 8.00 8.00 8.00 63.00 4 - 0.40 5.0 C 0.03-0.08 EC-H4S 08-08W08CF-E63 8.00 8.00 8.00 63.00 4 0.3 - 5.0 W 0.03-0.08 EC-H4S 10-10C10CF-E66 10.00 10.00 10.00 66.00 4 0.4 - 5.0 C 0.03-0.10 EC-H4S 10-10C10CFR.5E66 10.00 10.00 10.00 66.00 4 - 0.50 5.0 C 0.03-0.10 EC-H4S 10-10W10CF-E66 10.00 10.00 10.00 66.00 4 0.4 - 5.0 W 0.03-0.10 EC-H4S 12-12C12CF-E73 12.00 12.00 12.00 73.00 4 0.5 - 5.0 C 0.04-0.10 EC-H4S 12-12C12CFR.6E73 12.00 12.00 12.00 73.00 4 - 0.60 5.0 C 0.04-0.10 EC-H4S 12-12W12CF-E73 12.00 12.00 12.00 73.00 4 0.5 - 5.0 W 0.04-0.10 EC-H4S 16-16C16CF-E82 16.00 16.00 16.00 82.00 4 0.6 - 5.0 C 0.05-0.11 EC-H4S 16-16W16CF-E82 16.00 16.00 16.00 82.00 4 0.6 - 5.0 W 0.05-0.11 EC-H4S 20-20C20CF-E92 20.00 20.00 20.00 92.00 4 0.6 - 5.0 C 0.05-0.11 EC-H4S 20-20W20CF-E92 20.00 20.00 20.00 92.00 4 0.6 - 5.0 W 0.05-0.11 For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon SOUDhHLL TEC LINE CHATTERFREE SOLID MILL LINE EC-H4M-CF-E 4 Flute Endmills with Different Helix and Variable Pitch for Chatter Dampening Размеры в мм Dimensions o 0 05 IC Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ch Rd° Shank EC-H4M 06-12C06CF-E57 6.00 6.00 12.00 57.00 4 0.25 5.0 C 0.03-0.07 EC-H4M 06-12W06CF-E57 6.00 6.00 12.00 57.00 4 0.25 5.0 W 0.03-0.07 EC-H4M 08-16C08CF-E63 8.00 8.00 16.00 63.00 4 0.30 5.0 C 0.03-0.09 EC-H4M 08-16W08CF-E63 8.00 8.00 16.00 63.00 4 0.30 5.0 W 0.03-0.09 EC-H4M 10-20C10CF-E72 10.00 10.00 20.00 72.00 4 0.40 5.0 C 0.03-0.09 EC-H4M 10-20W10CF-E72 10.00 10.00 20.00 72.00 4 0.40 5.0 W 0.03-0.09 EC-H4M 12-24C12CF-E83 12.00 12.00 24.00 83.00 4 0.50 5.0 C 0.04-0.10 EC-H4M 12-24W12CF-E83 12.00 12.00 24.00 83.00 4 0.50 5.0 W 0.04-0.10 EC-H4M 16-32C16CF-E92 16.00 16.00 32.00 92.00 4 0.60 5.0 C 0.05-0.11 EC-H4M 16-32W16CF-E92 16.00 16.00 32.00 92.00 4 0.60 5.0 W 0.05-0.11 EC-H4M 20-40C20CF-E104 20.00 20.00 40.00 104.00 4 0.60 5.0 C 0.05-0.11 EC-H4M 20-40W20CF-E104 20.00 20.00 40.00 104.00 4 0.60 5.0 W 0.05-0.11 For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 92 ISCAR
