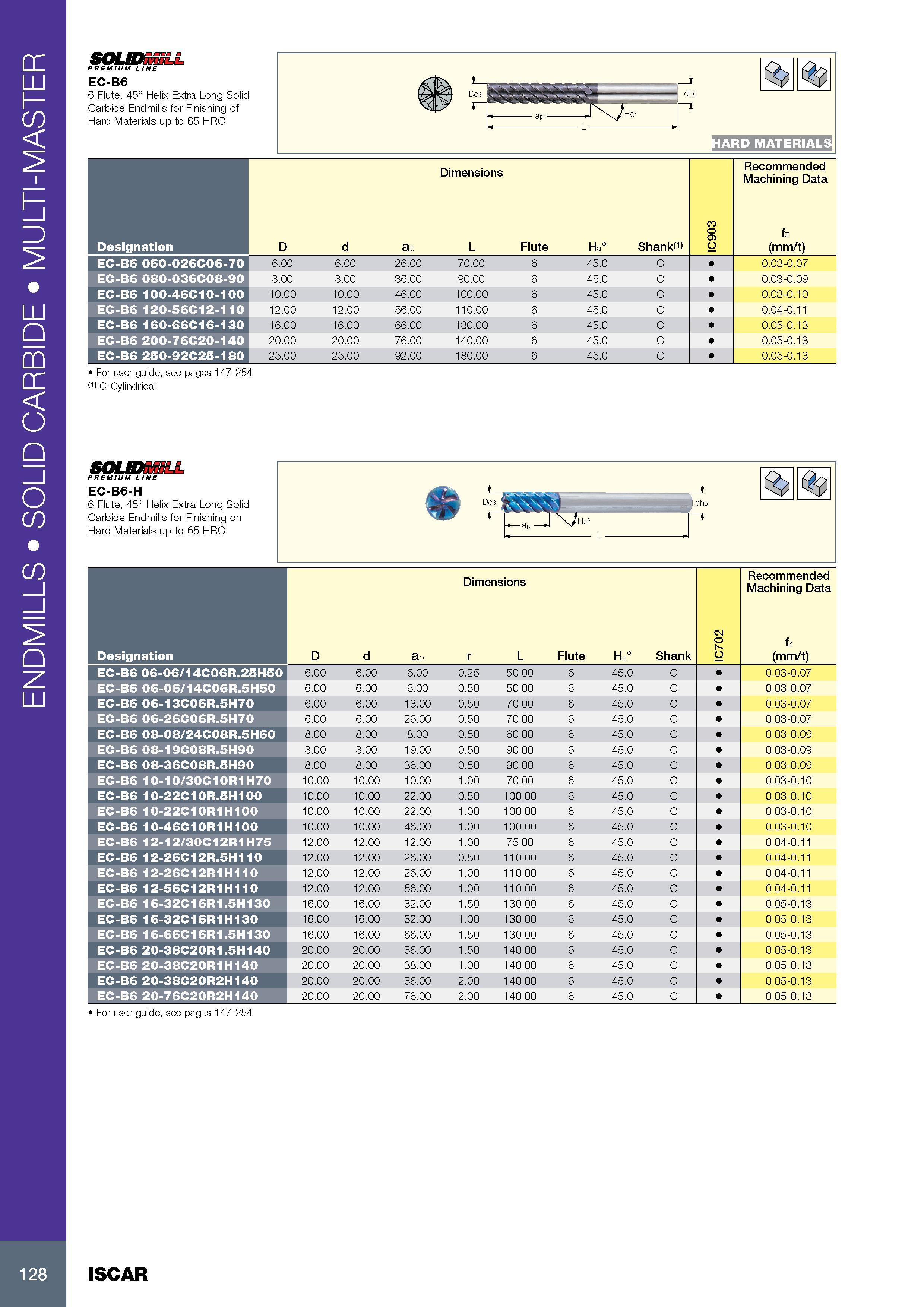

132 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.128 |
|||||
Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIКонцевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER SOLIDniiLL PREMIUM LINE EC-B6 6 Flute, 45° Helix Extra Long Solid Carbide Endmills for Finishing of Hard Materials up to 65 HRC Размеры в мм Dimensions IC903 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ha° Shank EC-B6 060-026C06-70 6.00 6.00 26.00 70.00 6 45.0 C 0.03-0.07 EC-B6 080-036C08-90 8.00 8.00 36.00 90.00 6 45.0 C 0.03-0.09 EC-B6 100-46C10-100 10.00 10.00 46.00 100.00 6 45.0 C 0.03-0.10 EC-B6 120-56C12-110 12.00 12.00 56.00 110.00 6 45.0 C 0.04-0.11 EC-B6 160-66C16-130 16.00 16.00 66.00 130.00 6 45.0 C 0.05-0.13 EC-B6 200-76C20-140 20.00 20.00 76.00 140.00 6 45.0 C 0.05-0.13 EC-B6 250-92C25-180 25.00 25.00 92.00 180.00 6 45.0 C 0.05-0.13 For user guide, see pages 147-254 (1) C-Cylindrical SOLIDniiLL PREMIUM L INE EC-B6-H 6 Flute, 45° Helix Extra Long Solid Carbide Endmills for Finishing on Hard Materials up to 65 HRC Размеры в мм Dimensions IC702 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap r L Flute Ha° Shank EC-B6 06-06/14C06R.25H50 6.00 6.00 6.00 0.25 50.00 6 45.0 C 0.03-0.07 EC-B6 06-06/14C06R.5H50 6.00 6.00 6.00 0.50 50.00 6 45.0 C 0.03-0.07 EC-B6 06-13C06R.5H70 6.00 6.00 13.00 0.50 70.00 6 45.0 C 0.03-0.07 EC-B6 06-26C06R.5H70 6.00 6.00 26.00 0.50 70.00 6 45.0 C 0.03-0.07 EC-B6 08-08/24C08R.5H60 8.00 8.00 8.00 0.50 60.00 6 45.0 C 0.03-0.09 EC-B6 08-19C08R.5H90 8.00 8.00 19.00 0.50 90.00 6 45.0 C 0.03-0.09 EC-B6 08-36C08R.5H90 8.00 8.00 36.00 0.50 90.00 6 45.0 C 0.03-0.09 EC-B6 10-10/30C10R1H70 10.00 10.00 10.00 1.00 70.00 6 45.0 C 0.03-0.10 EC-B6 10-22C10R.5H100 10.00 10.00 22.00 0.50 100.00 6 45.0 C 0.03-0.10 EC-B6 10-22C10R1H100 10.00 10.00 22.00 1.00 100.00 6 45.0 C 0.03-0.10 EC-B6 10-46C10R1H100 10.00 10.00 46.00 1.00 100.00 6 45.0 C 0.03-0.10 EC-B6 12-12/30C12R1H75 12.00 12.00 12.00 1.00 75.00 6 45.0 C 0.04-0.11 EC-B6 12-26C12R.5H110 12.00 12.00 26.00 0.50 110.00 6 45.0 C 0.04-0.11 EC-B6 12-26C12R1H110 12.00 12.00 26.00 1.00 110.00 6 45.0 C 0.04-0.11 EC-B6 12-56C12R1H110 12.00 12.00 56.00 1.00 110.00 6 45.0 C 0.04-0.11 EC-B6 16-32C16R1.5H130 16.00 16.00 32.00 1.50 130.00 6 45.0 C 0.05-0.13 EC-B6 16-32C16R1H130 16.00 16.00 32.00 1.00 130.00 6 45.0 C 0.05-0.13 EC-B6 16-66C16R1.5H130 16.00 16.00 66.00 1.50 130.00 6 45.0 C 0.05-0.13 EC-B6 20-38C20R1.5H140 20.00 20.00 38.00 1.50 140.00 6 45.0 C 0.05-0.13 EC-B6 20-38C20R1H140 20.00 20.00 38.00 1.00 140.00 6 45.0 C 0.05-0.13 EC-B6 20-38C20R2H140 20.00 20.00 38.00 2.00 140.00 6 45.0 C 0.05-0.13 EC-B6 20-76C20R2H140 20.00 20.00 76.00 2.00 140.00 6 45.0 C 0.05-0.13 For user guide, see pages 147-254 128 ISCAR |
|||||
